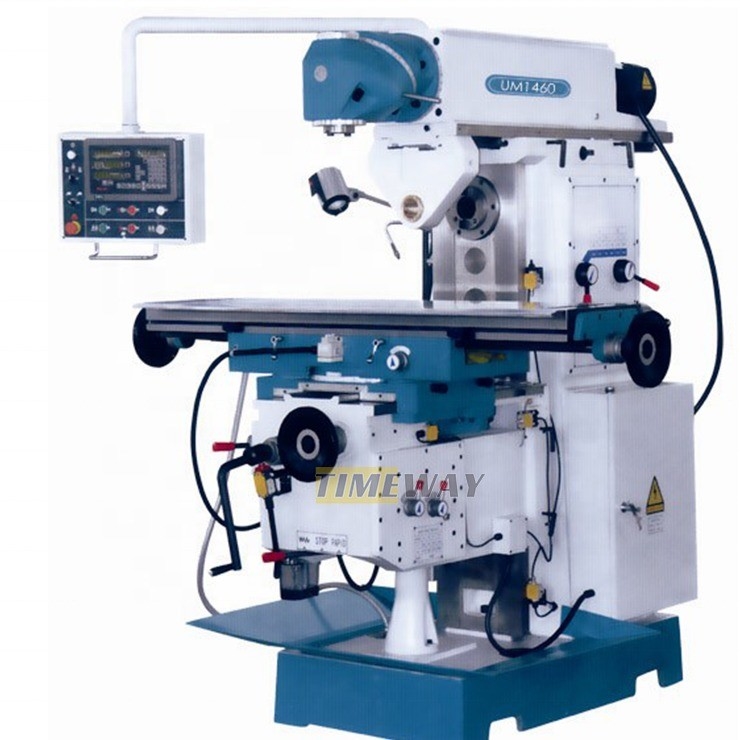

Máquina de fresagem de tipo de joelho universal 2220x1660x2020 Modelo e Turret com cabeça giratória
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | UM1460-1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $35,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 900 | Capacidade de usinagem: | Carga média |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 390 | Viagem da mesa (Z) (mm): | 500 |
| Espinha Taper: | ISO40 | Intervalo de velocidade do fuso (rpm): | 60 - 1800 rpm |
| Tipo: | Universais | Potência do motor do fuso ((kW): | 4 |
| Voltagem: | 380 V | Dimensão ((L*W*H): | 2220x1660x2020 |
| Peso (kg): | 2750 | Garantia: | 2350 |
| Principais pontos de venda: | Máquina de trituração fácil de operar da perfuração | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tamanho da tabela: | 360x1500 |
| Viagem longitudinal (X): | 900 | Viagem cruzada (Y): | 390 |
| Viagem vertical (Z): | 500 | T-entalhes: | 3/18/70 |
| Ângulo de rotação da mesa de trabalho: | ±360° | Distância do centro do fuso até à mesa: | 220 a 720 |
| Esferas horizontais: | ISO40 | Velocidade do fuso (passos): | 60-1800 ((12) |
| Peso da máquina: | 2350 | Número de eixos: | 3 |
| Condição: | Novos | Indústrias aplicáveis: | Fabricação de máquinas |
| Localização da sala de exposição: | Sri Lanka, Roménia, Nigéria, Egito, Estados Unidos, Filipinas | Componentes essenciais: | Rolamento, motor, bomba, engrenagem, PLC, embarcação de pressão, caixa de engrenagens |
| Curso da tabela (milímetros): | 360x1500 | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Características:
--- A fresadora é uma fresadora universal de construção sólida, dotada de um braço móvel e de uma grande área de fixação.
---As grandes vias de condução em todos os eixos garantem uma precisão e estabilidade absolutas.
--- Cama de máquina extremamente rígida de ferro fundido HT-200 de alta resistência com costelas pesadas.
--- Guias de terra de precisão com superfícies endurecidas para precisão a longo prazo e resistência ao desgaste.
--- A mesa de fresagem apresenta uma grande área de instalação, longa viagem no eixo X e pode ser girada horizontalmente até 45°.
--- engrenagens de cabeçalho silenciosas e de precisão, com engrenagens endurecidas e em terra.

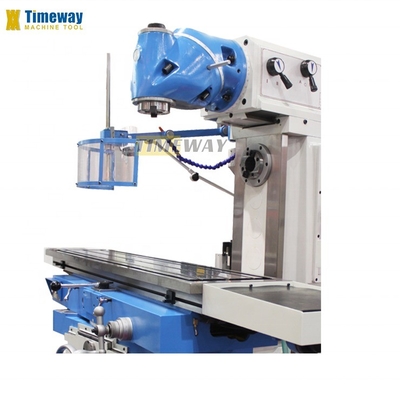

--- A cabeça do cortador universal gira em 2 planos, permitindo praticamente qualquer configuração de ângulo espacial.
--- Os fendões verticais e horizontais têm cada um uma unidade separada com caixa de engrenagens para a máxima potência de usinagem.
--- O suporte padrão do arbor exterior com rolamentos de bronze simples acomoda longos arbores de fresagem no fuso horizontal.
--- Tempo de inatividade mínimo devido ao rápido posicionamento da mesa de trabalho e às alimentações rápidas em todos os eixos

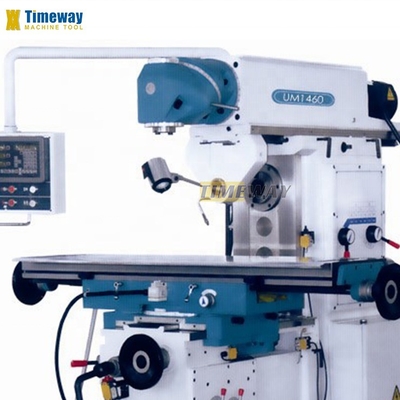

--- Painel de controlo giratório com indicador de posição integrado para o máximo de conforto do operador.
--- O sistema de refrigeração e a bandeja de chips estão incluídos.
---As grandes vias de condução em todos os eixos garantem uma precisão e estabilidade absolutas.
--- Cama de máquina extremamente rígida de ferro fundido HT-200 de alta resistência com costelas pesadas.
--- Guias de terra de precisão com superfícies endurecidas para precisão a longo prazo e resistência ao desgaste.
--- A mesa de fresagem apresenta uma grande área de instalação, longa viagem no eixo X e pode ser girada horizontalmente até 45°.
--- engrenagens de cabeçalho silenciosas e de precisão, com engrenagens endurecidas e em terra.
--- A cabeça do cortador universal gira em 2 planos, permitindo praticamente qualquer configuração de ângulo espacial.
--- Os fendões verticais e horizontais têm cada um uma unidade separada com caixa de engrenagens para a máxima potência de usinagem.
--- O suporte padrão do arbor exterior com rolamentos de bronze simples acomoda longos arbores de fresagem no fuso horizontal.
--- Tempo de inatividade mínimo devido ao rápido posicionamento da mesa de trabalho e às alimentações rápidas em todos os eixos
--- Painel de controlo giratório com indicador de posição integrado para o máximo de conforto do operador.
--- O sistema de refrigeração e a bandeja de chips estão incluídos.
Especificações | UNIT | UM1460-1 |
Tamanho da tabela | mm | 360x1500 |
Viagem longitudinal (X) | mm | 900 |
Viagem cruzada (Y) | mm | 390 |
Viagem vertical (Z) | mm | 500 |
Viagem de Ram | mm | 460 |
Fitas em T | mm | 3/18/70 |
Capacidade de carga | Quilos | 500 |
Distância do centro do fuso vertical até à coluna | mm | 220 a 720 |
Distância entre o nariz do fuso vertical e a mesa | mm | 170 a 670 |
Distância do centro do fuso horizontal até à mesa | mm | 30 a 510 |
Distância entre o centro horizontal do eixo e a ram | mm | 150 |
Velocidade de alimentação no eixo X | mm/min | 30-600 ((8) |
Velocidade de alimentação no eixo Y | mm/min | 22-410 ((8) |
Velocidade de alimentação no eixo Z | mm/min | 15-220 ((8) |
Velocidade de alimentação rápida no eixo X | mm/min | 1800 |
Velocidade de alimentação rápida no eixo Y | mm/min | 1200 |
Velocidade de alimentação rápida no eixo Z | mm/min | 600 |
Fusão vertical cónica | ISO40 | |
Velocidade vertical do fuso (passos) | RPM | 60-1800 ((12) |
Esferas horizontais | ISO50 | |
Velocidade do eixo horizontal (passos) | RPM | 40-1300 ((12) |
Ângulo giratório da mesa | 士45° | |
Ângulo de rotação da cabeça do moinho | 360° | |
Potência do motor principal | kW | 4 ((V);3 ((H) |
Potência do motor de alimentação do eixo X/Y | kW | 1.1 |
Potência do motor do líquido de arrefecimento | kW | 0.09 |
Peso líquido | Quilos | 2350 |
Dimensões da máquina (LxWxH) | mm | 2220x1660x2020 |
Acessórios padrão: | Acessórios opcionais: |
Ÿ Desenhar barra Ÿ Sistema de refrigerante Ÿ bandeja de chips Ÿ Lâmpada de trabalho Ÿ Sistema de lubrificação Ÿ Ferramentas e caixa de ferramentas Ÿ Manual do operador | Ÿ leitura digital de dois e três eixos Ÿ 58pcs kit de fixação Ÿ Visão de máquina Ÿ Proteção do fuso Ÿ Proteção da mesa Ÿ Cabeça dividida Ÿ Mesa rotativa Ÿ Mancha redutora |
