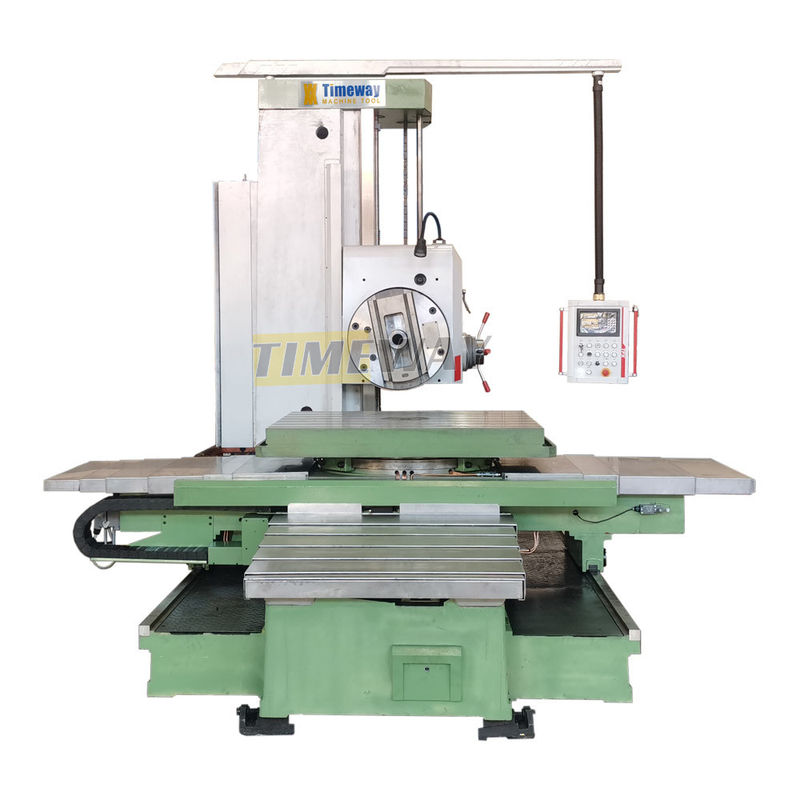

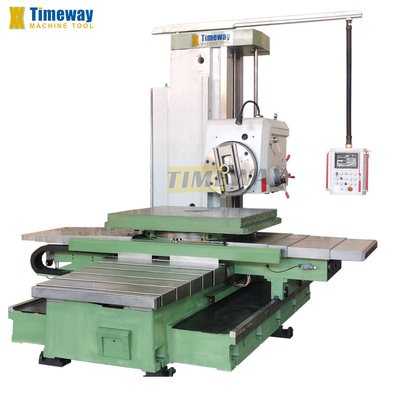

24 horas após o serviço TPX-110D Display Digital Boring and Milling Machine for Metal
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timeway/Timac |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $40,000.00/pieces 1-2 pieces |
|
Informação detalhada |
|||
| Tamanho da tabela (mm): | 1250x1100 | Viagem da mesa (X) (mm): | 1600 milímetros |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 1200 milímetros | Viagem da mesa (Z) (mm): | 1400 mm |
| Número de eixos: | 6 | Máximo Tabela Carga (quilogramas): | 5000 |
| Viagem (eixo W) (mm): | 600 mm | Inspecção de saída por vídeo: | Fornecido |
| Relatório de ensaio da máquina: | Fornecido | Tipo de comercialização: | Produto quente 2024 |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | Motor, Motor, Engrenagem |
| Precisão de posicionamento (eixo X) mm: | 0.005 | Precisão de posicionamento (eixo Y) mm: | 0.005 |
| Precisão de posicionamento (eixo Z) mm: | 0.005 | Intervalo de velocidade do fuso (rpm): | 1000 rpm |
| Potência do motor do fuso ((kW): | 7.5 | Tipo: | Horizontal |
| Condição: | Novos | CNC ou não: | Normal |
| Dimensão ((L*W*H): | 5028 | Peso (T): | 14 T |
| Garantia: | 1 ano | Principais pontos de venda: | Duração de vida |
| Indústrias aplicáveis: | Oficinas de reparações, obras, energia & mineração da maquinaria | Localização da sala de exposição: | Turquia, Vietname, Brasil, Peru, Indonésia, Índia, México, Rússia, Coreia do Sul, África do Sul, Aus |
| Nome do produto: | Máquina de perfuração horizontal de alta precisão | Modelo: | TPX-110D |
| Tipo de máquina: | Máquina de perfurar rotativa | Diâmetro do furo: | 110 mm |
| Tamanho da tabela: | 1250*1100 mm | Serviço pós-garantia: | Apoio Técnico Online 24 horas |
| Velocidade do eixo: | 8 a 1000 rpm | Cores: | Exigência do cliente |
| Potência do motor: | 7.5kw | Precisão: | Alta precisão Alta precisão |
Descrição de produto
Descrição dos produtos
Máquina de perfurar e moer horizontal
Características
1. Espindle de alta qualidade:O mecanismo de três camadas garante uma alta precisão de rotação e o suporte de três pontos proporciona alta rigidez e precisão.

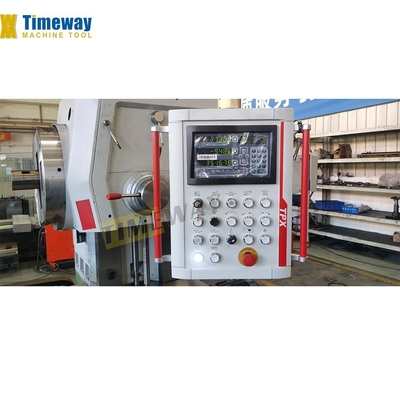

2. Layout amigável ao utilizador:O painel de operação suspenso proporciona uma operação centralizada flexível e conveniente.
3Apontação óptica precisa e estável:O dispositivo de direção óptica 4*90 da mesa de trabalho garante uma elevada precisão de posicionamento e uma elevada precisão quando a rotação é perfurada.
4Elector-Hydraulic Interlock:Todos os componentes móveis possuem bloqueios eletro-hidráulicos.
5- Cama:A nossa fundição de alta qualidade tem guias polidos e endurecidos, reforçados internamente para maximizar a rigidez e estabilidade.
6Painel de controlo:Disponível em arranjos de braço pendurado ou balançador, o painel de comando é fácil de usar e reduz a fadiga do operador.
7Projeto interno:Fácil de instalar, estável e preciso com uma estrutura totalmente fechada para evitar a intrusão de óleo, refrigerante e chips.
8. Coluna:Feito de fundições de alta qualidade com guias de solo e endurecidos, o projeto estrutural otimizado suporta facilmente a montagem.
9. Revestimento de protecção:As chapas de aço de alta qualidade soldadas formam uma excelente cobertura protetora.
10Sistema hidráulicoA pressão é regulada através de uma válvula de relevo, a velocidade variável é obtida através de uma válvula rotativa.
11. Cabeça Velocidade primáriaO sistema de controlo é controlado através de interruptores no próprio cabeçote, sendo possível uma variedade de velocidades de rotação.
2. Layout amigável ao utilizador:O painel de operação suspenso proporciona uma operação centralizada flexível e conveniente.
3Apontação óptica precisa e estável:O dispositivo de direção óptica 4*90 da mesa de trabalho garante uma elevada precisão de posicionamento e uma elevada precisão quando a rotação é perfurada.
4Elector-Hydraulic Interlock:Todos os componentes móveis possuem bloqueios eletro-hidráulicos.
5- Cama:A nossa fundição de alta qualidade tem guias polidos e endurecidos, reforçados internamente para maximizar a rigidez e estabilidade.
6Painel de controlo:Disponível em arranjos de braço pendurado ou balançador, o painel de comando é fácil de usar e reduz a fadiga do operador.
7Projeto interno:Fácil de instalar, estável e preciso com uma estrutura totalmente fechada para evitar a intrusão de óleo, refrigerante e chips.
8. Coluna:Feito de fundições de alta qualidade com guias de solo e endurecidos, o projeto estrutural otimizado suporta facilmente a montagem.
9. Revestimento de protecção:As chapas de aço de alta qualidade soldadas formam uma excelente cobertura protetora.
10Sistema hidráulicoA pressão é regulada através de uma válvula de relevo, a velocidade variável é obtida através de uma válvula rotativa.
11. Cabeça Velocidade primáriaO sistema de controlo é controlado através de interruptores no próprio cabeçote, sendo possível uma variedade de velocidades de rotação.
Especificações
Especificações | Unidades | TPX-110B | TPX-110C | TPX-110D | ||
Espinha | Diâmetro | mm | 110 | 110 | 110 | |
Conjuração | Morse não.6 | Morse não.6 | Morse não.6 | |||
Torque máximo | N.m | 1225 | 1225 | 1225 | ||
Propulsão axial máxima | N | 12250 | 12250 | 12250 | ||
Ajustes de velocidade | - | 22 | 22 | 22 | ||
Faixa de velocidade | RPM | 8-1000 | 8-1000 | 8-1000 | ||
Potência do motor principal | kW | 7.5 | 7.5 | 7.5 | ||
Placa de visão | Torque máximo | N.m | 1960 | 1960 | 1960 | |
Diâmetro | mm | 600 | 600 | 600 | ||
Faixa de velocidade | RPM | 4-200 | 4-200 | 4-200 | ||
Ajustes de velocidade | - | 18 | 18 | 18 | ||

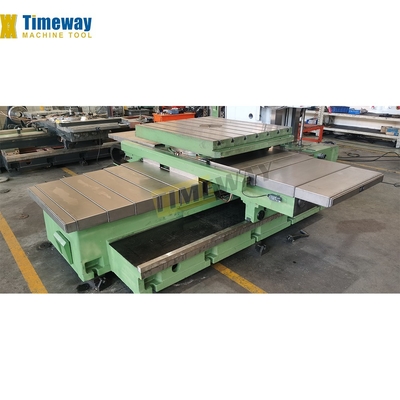

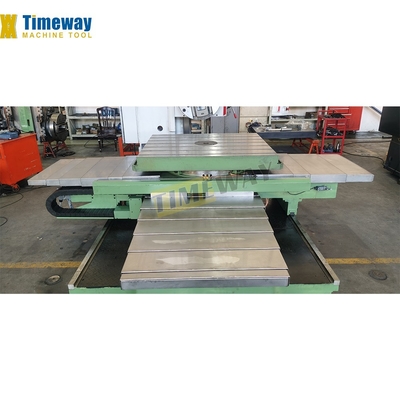

Tabela de trabalho | Dimensões | mm | 1100*960 | 1100*960 | 1250*1100 | |
Carga máxima. | Quilos | 5000 | 5000 | 5000 | ||
Tamanho da ranhura em T | mm | 22 | 22 | 22 | ||
Contagem das ranhuras em T | 7 | 7 | 7 | |||
Intervalo de usinagem | Exibição máxima do eixo X | mm | 900 | 1250 | 1600 | |
Exi-Y. Viagem máxima | mm | 900 | 900 | 1200 | ||
Exibição máxima do eixo Z | mm | 1400 | 1400 | 1400 | ||
Exibição máxima do eixo W (fuso) | mm | 600 | 600 | 600 | ||
Exibição máxima do eixo U (slide da placa virada) | mm | 180 | 180 | 180 | ||
Ângulo de rotação do eixo B | ° | 360 | 360 | 360 | ||
Distancia mínima entre o cnetor de fuso e a mesa de trabalho | mm | 0 | 0 | 0 | ||
Alimentos para animais | Traversos rápidos X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Distância de alimentação dos eixos para cada rotação do eixo | mm/rev | 0.04-6/0.01-188 | 0.04-6/0.01-188 | 0.04-6/0.01-188 | ||
Faixa de velocidade ((X) | mm/min | - | - | - | ||
Precisão | Precisão de leitura de medição linear ((Eixo X/Eixo Y/Eixo Z) | mm | 0.005 | 0.005 | 0.005 | |
Precisão de leitura de medição linear ((eixo B) | ° | 0.001 | 0.001 | 0.001 | ||
Especificações gerais | Dimensões ((L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Peso da máquina | Quilos | 11500 | 13000 | 14000 | ||
Acessórios
MT6 fuso (110 mm) Espinilha de 80 mm métrica (130 mm) Placa de visão Porta-ferramentas Lâmpada de trabalho Sistema hidráulico Bomba de lubrificação DRO do eixo X/Y de NEWALL Controle por PLC MITSUBISHI Componentes elétricos com marcação CE Quedas de nível e parafusos de fundação Ferramentas de operação Manual de operação | ISO50 (7:24) fuso NEWALL eixo Z DRO Coluna traseira Dispositivo de giro e engrenagens |
