Guia de tipo Económico Integral Máquina de perforação e fresagem horizontal com ecrã digital
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $50,000.00/sets 1-2 sets |
|
Informação detalhada |
|||
| Tamanho da tabela (mm): | 22 | Viagem da mesa (X) (mm): | 900 mm |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 900 mm | Viagem da mesa (Z) (mm): | 1400 mm |
| Número de eixos: | 4 | Viagem (eixo W) (mm): | 600 mm |
| Inspecção de saída por vídeo: | Fornecido | Relatório de ensaio da máquina: | Fornecido |
| Tipo de comercialização: | Produto ordinário | Garantia dos componentes principais: | 1 ano |
| Componentes essenciais: | Motor, engrenagem | Intervalo de velocidade do fuso (rpm): | 1800 rpm |
| Tipo: | Horizontal | Condição: | Novos |
| CNC ou não: | Normal | Capacidade de produção: | 150SETS/YEAR |
| Voltagem: | 380 V | Dimensão ((L*W*H): | 5016*3867*3148mm |
| Peso (T): | 11,5 t | Garantia: | 1 ano |
| Principais pontos de venda: | Multifuntcionais | Indústrias aplicáveis: | Fabricação |
| Localização da sala de exposição: | Exercícios de formação profissional e formação profissional | Diâmetro do fuso: | 110 mm |
| Espinha Taper: | Morse não.6 | Max. torque do fuso: | 1225 N.m. |
| Max. empuxo axial do eixo: | 12250N | Ajustes de velocidade do fuso: | 22 |
| Escala de velocidade do eixo: | 8 a 1000 rpm | Força do motor principal: | 7.5kw |
| Placa virada Max. binário: | 1960N.m. | Diâmetro da placa de frente: | 600 mm |
| Faixa de velocidade da placa virada: | 4-200 rpm | ||
Descrição de produto
Descrição dos produtos

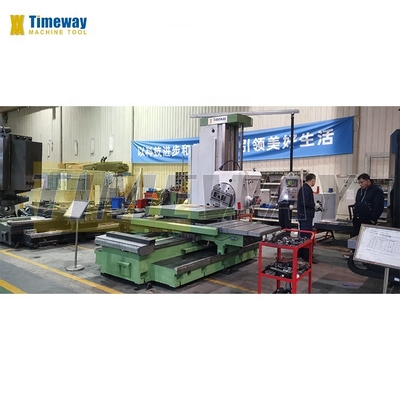

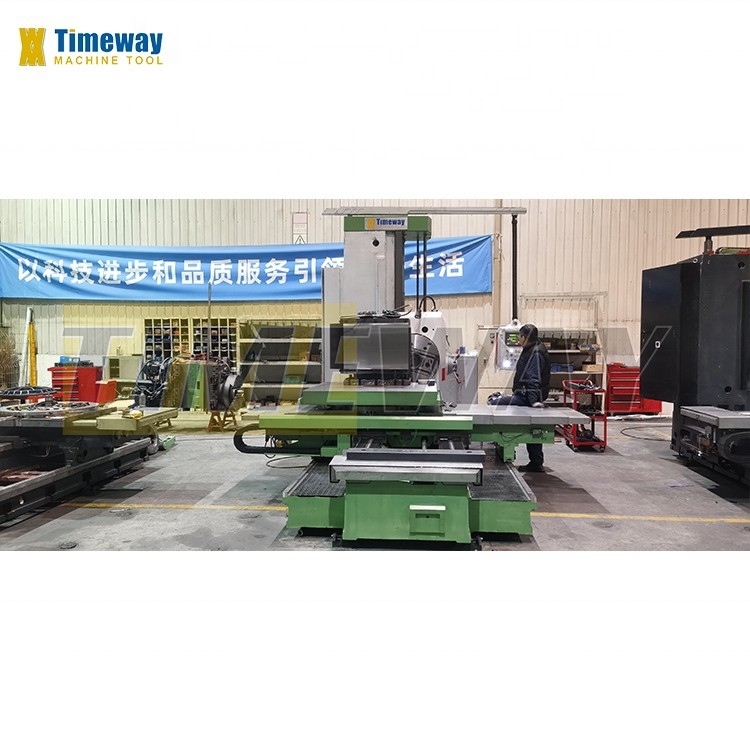

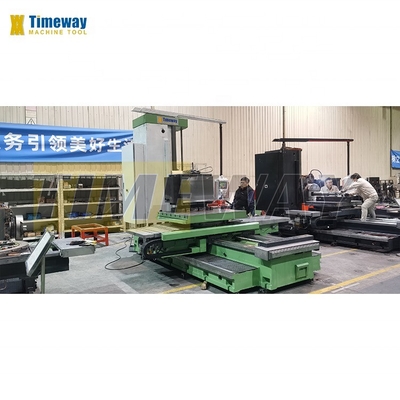

Máquina de perfuração e fresagem horizontal
As máquinas de fresagem e perforação horizontais da série clássica são especialmente adequadas para o perforação bruto e de acabamento, bem como para o
Eles se destacam na perfuração de buracos internos, viragem cilíndrica e grooving por radial
alimentação do repouso de deslizamento da placa de face. rotação da mesa de trabalho utiliza um dispositivo de posicionamento óptico 4 * 90 adequado para grande rotação da peça de trabalho
O sistema de medição de precisão DRO preenche os requisitos de coordenadas e lineação da peça de trabalho.
Eles se destacam na perfuração de buracos internos, viragem cilíndrica e grooving por radial
alimentação do repouso de deslizamento da placa de face. rotação da mesa de trabalho utiliza um dispositivo de posicionamento óptico 4 * 90 adequado para grande rotação da peça de trabalho
O sistema de medição de precisão DRO preenche os requisitos de coordenadas e lineação da peça de trabalho.
Características
1.Fusão de alta qualidade: O mecanismo de três camadas garante alta precisão de rotação e o suporte de três pontos fornece alta rigidez e precisão.
2.Layout amigável ao utilizador: O painel de operação suspenso proporciona uma operação centralizada flexível e conveniente.

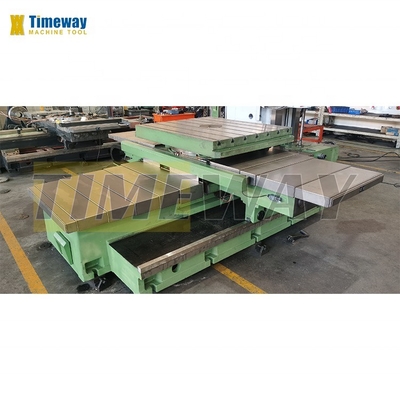

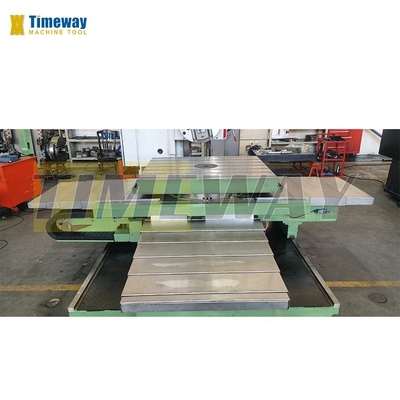

3.Apontação óptica precisa e estável: O dispositivo de apontamento óptico 4*90 da mesa de trabalho garante alta precisão de posicionamento e alta precisão quando o torneio é aborrecido.
4. Elector-Hydraulic Interlock: Todos os componentes móveis possuem interlock eletro-hidráulico.
5.Cama: Nossa fundição de alta qualidade apresenta guias polidos e endurecidos. Os moldes são reforçados internamente para maximizar a rigidez e estabilidade.

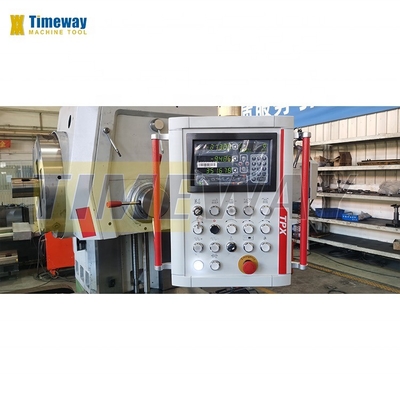

6Painel de controlo: Disponível em arranjos de braço suspenso ou balançador, o painel de controlo é fácil de utilizar e reduz a fadiga do operador.
7.Design interno: fácil de instalar, estável e preciso com uma estrutura totalmente fechada para evitar óleo, líquido refrigerante e chips
Intrusão.
8Coluna: Feita de fundições de alta qualidade com guias de solo e endurecidos, o projeto estrutural otimizado suporta facilmente o conjunto.
9.Cobre de protecção:As chapas de aço soldadas de alta qualidade formam uma excelente cobertura de protecção.
10Sistema hidráulico Pressão regulada por válvula de relevo Variação de velocidade obtida por válvula rotativa
11A velocidade primária é controlada através de interruptores na própria cabeça, sendo possível uma variedade de velocidades de rotação.
2.Layout amigável ao utilizador: O painel de operação suspenso proporciona uma operação centralizada flexível e conveniente.
3.Apontação óptica precisa e estável: O dispositivo de apontamento óptico 4*90 da mesa de trabalho garante alta precisão de posicionamento e alta precisão quando o torneio é aborrecido.
4. Elector-Hydraulic Interlock: Todos os componentes móveis possuem interlock eletro-hidráulico.
5.Cama: Nossa fundição de alta qualidade apresenta guias polidos e endurecidos. Os moldes são reforçados internamente para maximizar a rigidez e estabilidade.
6Painel de controlo: Disponível em arranjos de braço suspenso ou balançador, o painel de controlo é fácil de utilizar e reduz a fadiga do operador.
7.Design interno: fácil de instalar, estável e preciso com uma estrutura totalmente fechada para evitar óleo, líquido refrigerante e chips
Intrusão.
8Coluna: Feita de fundições de alta qualidade com guias de solo e endurecidos, o projeto estrutural otimizado suporta facilmente o conjunto.
9.Cobre de protecção:As chapas de aço soldadas de alta qualidade formam uma excelente cobertura de protecção.
10Sistema hidráulico Pressão regulada por válvula de relevo Variação de velocidade obtida por válvula rotativa
11A velocidade primária é controlada através de interruptores na própria cabeça, sendo possível uma variedade de velocidades de rotação.
Especificações | Unidades | TPX-110D | ||
Espinha | Diâmetro | mm | 110 | |
Conjuração | Morse não.6 | |||
Torque máximo | N.m | 1225 | ||
Propulsão axial máxima | N | 12250 | ||
Ajustes de velocidade | - | 22 | ||
Faixa de velocidade | RPM | 8-1000 | ||
Potência do motor principal | kW | 7.5 | ||
Placa de visão | Torque máximo | N.m | 1960 | |
Diâmetro | mm | 600 | ||
Faixa de velocidade | RPM | 4-200 | ||
Ajustes de velocidade | - | 18 | ||
Tabela de trabalho | Dimensões | mm | 1250*1100 | |
Carga máxima. | Quilos | 5000 | ||
Tamanho da ranhura em T | mm | 22 | ||
Contagem das ranhuras em T | 7 | |||
Intervalo de usinagem | Exibição máxima do eixo X | mm | 1600 | |
Exi-Y. Viagem máxima | mm | 1200 | ||
Exibição máxima do eixo Z | mm | 1400 | ||
Exibição máxima do eixo W (fuso) | mm | 600 | ||
Exibição máxima do eixo U (slide da placa virada) | mm | 180 | ||
Ângulo de rotação do eixo B | ° | 360 | ||
Distancia mínima entre o cnetor de fuso e a mesa de trabalho | mm | 0 | ||
Alimentos para animais | Traversos rápidos X/Y/Z/W | mm/min | 2500 | |
Distância de alimentação dos eixos para cada rotação do eixo | mm/rev | 0.04-6/0.01-188 | ||
Faixa de velocidade ((X) | mm/min | - | ||
Precisão | Precisão de leitura de medição linear ((Eixo X/Eixo Y/Eixo Z) | mm | 0.005 | |
Precisão de leitura de medição linear ((eixo B) | ° | 0.001 | ||
Especificações gerais | Dimensões ((L*W*H) | mm | 5028*3359*3079 | |
Peso da máquina | Quilos | 14000 | ||
Padrão:
MT6 fuso (110 mm)
Espinilha de 80 mm métrica (130 mm)
Placa de visão
Porta-ferramentas
Lâmpada de trabalho
Sistema de arrefecimento
Sistema hidráulico
Bomba de lubrificação
Bomba de lubrificação
DRO do eixo X/Y de NEWALL
Controle por PLC MITSUBISHI
Componentes elétricos com marcação CE
Quedas de nível e parafusos de fundação
Ferramentas de operação
Ferramentas de operação
Manual de operação
Opcional:
ISO50 (7:24) fuso
NEWALL eixo Z DRO
Coluna traseira
Dispositivo de giro e engrenagens
