Máquina de perfuração e fresagem horizontal CNC normal com sistema de controlo de 6 eixos
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | timeway |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $89,655.00/sets >=1 sets |
|
Informação detalhada |
|||
| Tamanho da tabela (mm): | 1250*1100 | Viagem da mesa (X) (mm): | 1600 milímetros |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 1200 milímetros | Viagem da mesa (Z) (mm): | 1400 mm |
| Número de eixos: | 6 | Máximo Tabela Carga (quilogramas): | 5000 kg |
| Viagem (eixo W) (mm): | 600 mm | Inspecção de saída por vídeo: | Fornecido |
| Relatório de ensaio da máquina: | Fornecido | Tipo de comercialização: | Novo produto 2020 |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | PLC, motor, rolamento, caixa de engrenagens, engrenagem |
| Precisão de posicionamento (eixo X) mm: | 0.005 | Precisão de posicionamento (eixo Y) mm: | 0.005 |
| Precisão de posicionamento (eixo Z) mm: | 0.005 | Número de espinhas: | Solteiro |
| Intervalo de velocidade do fuso (rpm): | 1000 rpm | Potência do motor do fuso ((kW): | 7.5 |
| Tipo: | Horizontal | Condição: | Novos |
| CNC ou não: | Normal | Voltagem: | Personalizar |
| Dimensão ((L*W*H): | 5028x3359x3079mm | Peso (T): | 14 T |
| Garantia: | 1 ano | Principais pontos de venda: | Sustentável |
| Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, lojas de alimentos, energia e mine | Localização da sala de exposição: | Egito, Canadá, Turquia, Reino Unido, Estados Unidos, Itália, França, Alemanha |
| Nome: | máquina aborrecida horizontal | Nome do produto: | Ferramenta de máquina chata |
| Modelo: | TPX-110D | Tipo de máquina: | Estrutura horizontal |
| Precisão: | Alta precisão | Palavra chave: | Borrar e moer |
| Cores: | personalizado | Funções: | Eficiência elevada |
| Tempo de entrega: | No prazo de 15 dias | ||
Descrição de produto
Descrição do produto

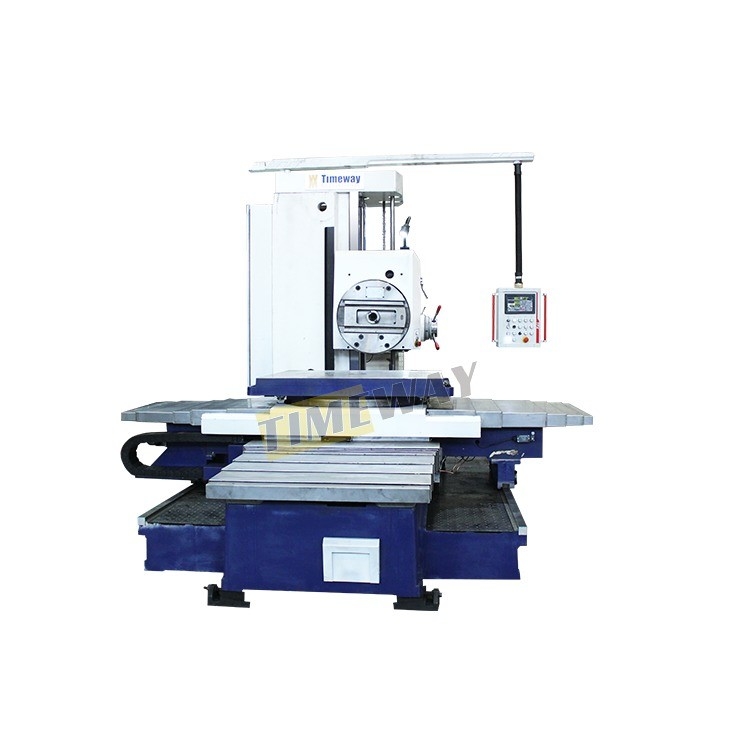

Máquina de perfurar e moer horizontal
As máquinas de fresagem e perforação horizontais da série clássica são especialmente adequadas para a fresagem de componentes grosseiros e de acabamento, bem como de grandes, médios e de tipo caixa.Eles se destacam em furar buracos interiores., de giro cilíndrico e de ranhuras por alimentação radial do apoio de deslizamento da placa de frente.A rotação da mesa de trabalho utiliza um dispositivo de posicionamento óptico de 4x90° adequado para grandes necessidades de precisão de usinagem de rotação de peças de trabalhoO sistema de medição de precisão DRO satisfaz os requisitos de coordenadas e linhas da peça.
Especificações
Especificações | Unidades | TPX-110B | TPX-110C | TPX-110D | ||
Espinha | Diâmetro | mm | 110 | 110 | 110 | |
Conjuração | Morse não.6 | Morse não.6 | Morse não.6 | |||
Torque máximo | N.m | 1225 | 1225 | 1225 | ||
Propulsão axial máxima | N | 12250 | 12250 | 12250 | ||
Ajustes de velocidade | - | 22 | 22 | 22 | ||
Faixa de velocidade | RPM | 8-1000 | 8-1000 | 8-1000 | ||
Potência do motor principal | kW | 7.5 | 7.5 | 7.5 | ||

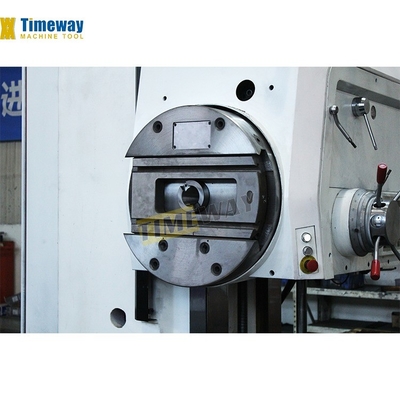

Placa de visão | Torque máximo | N.m | 1960 | 1960 | 1960 | |
Diâmetro | mm | 600 | 600 | 600 | ||
Faixa de velocidade | RPM | 4-200 | 4-200 | 4-200 | ||
Ajustes de velocidade | - | 18 | 18 | 18 | ||

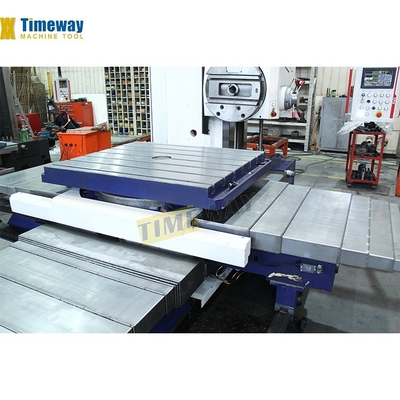

Tabela de trabalho | Dimensões | mm | 1100*960 | 1100*960 | 1250*1100 | |
Carga máxima. | Quilos | 5000 | 5000 | 5000 | ||
Tamanho da ranhura em T | mm | 22 | 22 | 22 | ||
Contagem das ranhuras em T | 7 | 7 | 7 | |||
Intervalo de usinagem | Exibição máxima do eixo X | mm | 900 | 1250 | 1600 | |
Exi-Y. Viagem máxima | mm | 900 | 900 | 1200 | ||
Exibição máxima do eixo Z | mm | 1400 | 1400 | 1400 | ||
Exibição máxima do eixo W (fuso) | mm | 600 | 600 | 600 | ||
Exibição máxima do eixo U (slide da placa virada) | mm | 180 | 180 | 180 | ||
Ângulo de rotação do eixo B | ° | 360 | 360 | 360 | ||
Distancia mínima entre o cnetor de fuso e a mesa de trabalho | mm | 0 | 0 | 0 | ||
Alimentos para animais | Traversos rápidos X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Distância de alimentação dos eixos para cada rotação do eixo | mm/rev | 0.04-6/0.01-188 | 0.04-6/0.01-188 | 0.04-6/0.01-188 | ||
Faixa de velocidade ((X) | mm/min | - | - | - | ||

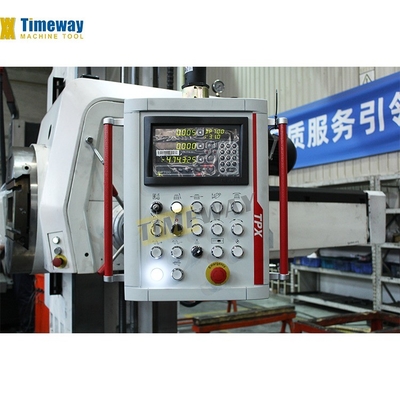

Precisão | Precisão de leitura de medição linear ((Eixo X/Eixo Y/Eixo Z) | mm | 0.005 | 0.005 | 0.005 | |
Precisão de leitura de medição linear ((eixo B) | ° | 0.001 | 0.001 | 0.001 | ||
Especificações gerais | Dimensões ((L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Peso da máquina | Quilos | 11500 | 13000 | 14000 | ||
Detalhes dos acessórios:
Acessórios padrão | Acessórios opcionais |
MT6 fuso (110 mm) Espinilha de 80 mm métrica (130 mm) Placa de visão Porta-ferramentas Lâmpada de trabalho Sistema hidráulico Bomba de lubrificação DRO do eixo X/Y de NEWALL Controle por PLC MITSUBISHI Componentes elétricos com marcação CE Quedas de nível e parafusos de fundação Ferramentas de operação Manual de operação | ISO50 (7:24) fuso NEWALL eixo Z DRO Coluna traseira Dispositivo de giro e engrenagens |

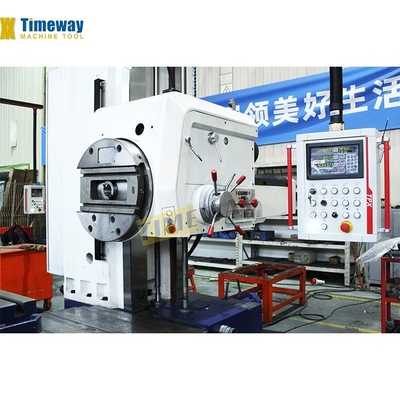

Detalhes da máquina
