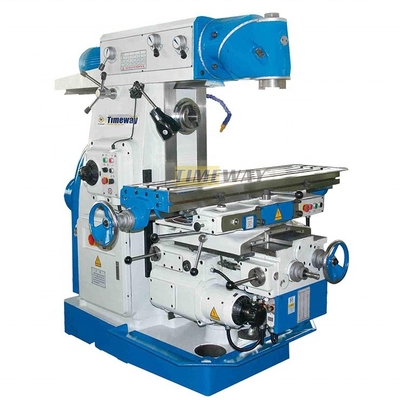

Máquina de fresagem universal de cabeça giratória tipo joelho para trabalho de metais ± 360° ângulo da mesa de trabalho
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | US320H/US320HL |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $50,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 700 | Capacidade de usinagem: | Carga média |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 255 | Viagem da mesa (Z) (mm): | 320 |
| Espinha Taper: | ISO50 | Intervalo de velocidade do fuso (rpm): | 30 - 1500 rpm |
| Tipo: | Universais | Potência do motor do fuso ((kW): | 3 |
| Voltagem: | 380 V | Dimensão ((L*W*H): | 2294X1770X1780 |
| Peso (kg): | 2900 | Garantia: | 1 ano |
| Principais pontos de venda: | Máquina de trituração fácil de operar da perfuração | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tamanho da tabela: | 320x1325 |
| Viagem longitudinal (X): | 700 | Viagem cruzada (Y): | 255 |
| Viagem vertical (Z): | 320 | T-entalhes: | 3/18/70 |
| Ângulo de rotação da mesa de trabalho: | ±360° | Distância do centro do fuso até à mesa: | 190 a 510 |
| Esferas horizontais: | 724 ISO50 | Velocidade do fuso (passos): | 35-1500(18) |
| Peso da máquina: | 2900/3000 | Número de eixos: | 3 |
| Condição: | Novos | Indústrias aplicáveis: | Fabricação de máquinas |
| Localização da sala de exposição: | Sri Lanka, Roménia, Nigéria, Egito, Estados Unidos, Filipinas | Componentes essenciais: | Rolamento, motor, bomba, engrenagem, PLC, embarcação de pressão, caixa de engrenagens |
| Curso da tabela (milímetros): | 320x1325 | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Características:
--- A fresadora é uma fresadora universal de construção sólida, dotada de um braço móvel e de uma grande área de fixação.
---As grandes vias de condução em todos os eixos garantem uma precisão e estabilidade absolutas.
--- Cama de máquina extremamente rígida de ferro fundido HT-200 de alta resistência com costelas pesadas.
--- Guias de terra de precisão com superfícies endurecidas para precisão a longo prazo e resistência ao desgaste.
--- A mesa de fresagem apresenta uma grande área de instalação, longa viagem no eixo X e pode ser girada horizontalmente até 45°.
--- engrenagens de cabeçalho silenciosas e de precisão, com engrenagens endurecidas e em terra.

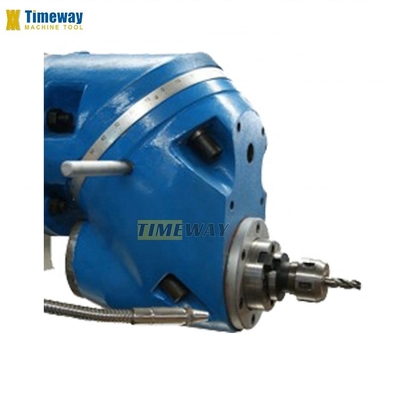

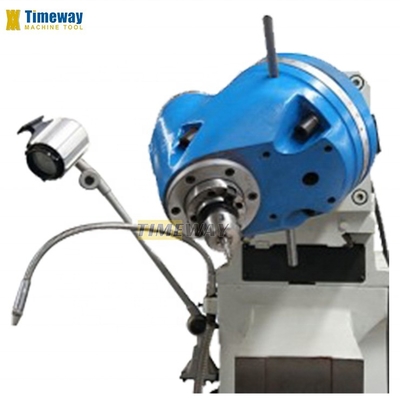

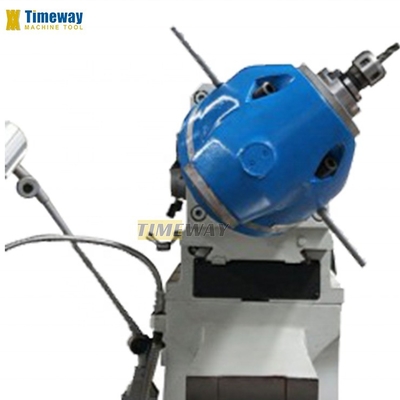

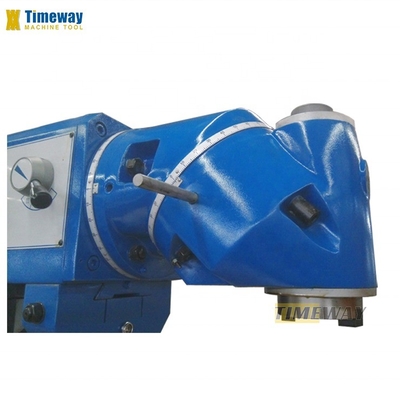

--- A cabeça do cortador universal gira em 2 planos, permitindo praticamente qualquer configuração de ângulo espacial.
---- Os fendões verticais e horizontais têm cada um uma unidade separada com caixa de engrenagens para a máxima potência de usinagem.
--- O suporte padrão do arbor exterior com rolamentos de bronze simples acomoda longos arbores de fresagem no fuso horizontal.
--- Tempo de inatividade mínimo devido ao rápido posicionamento da mesa de trabalho e às alimentações rápidas em todos os eixos
--- Painel de controlo giratório com indicador de posição integrado para o máximo de conforto do operador.
--- O sistema de refrigeração e a bandeja de chips estão incluídos.
---As grandes vias de condução em todos os eixos garantem uma precisão e estabilidade absolutas.
--- Cama de máquina extremamente rígida de ferro fundido HT-200 de alta resistência com costelas pesadas.
--- Guias de terra de precisão com superfícies endurecidas para precisão a longo prazo e resistência ao desgaste.
--- A mesa de fresagem apresenta uma grande área de instalação, longa viagem no eixo X e pode ser girada horizontalmente até 45°.
--- engrenagens de cabeçalho silenciosas e de precisão, com engrenagens endurecidas e em terra.
--- A cabeça do cortador universal gira em 2 planos, permitindo praticamente qualquer configuração de ângulo espacial.
---- Os fendões verticais e horizontais têm cada um uma unidade separada com caixa de engrenagens para a máxima potência de usinagem.
--- O suporte padrão do arbor exterior com rolamentos de bronze simples acomoda longos arbores de fresagem no fuso horizontal.
--- Tempo de inatividade mínimo devido ao rápido posicionamento da mesa de trabalho e às alimentações rápidas em todos os eixos
--- Painel de controlo giratório com indicador de posição integrado para o máximo de conforto do operador.
--- O sistema de refrigeração e a bandeja de chips estão incluídos.
Especificações | UNIT | US320H | US320HL |
Tamanho da tabela | mm | 320x1325 | 320x1600 |
Viagem longitudinal (X) | mm | 700 | 900 |
Viagem cruzada (Y) | mm | 255 | 255 |
Viagem vertical (Z) | mm | 320 | 320 |
Fenda em T (sem /largura/tempo) | mm | 3/18/70 | 3/18/70 |
Distância entre o nariz do fuso vertical e a mesa | mm | 190 a 510 | 190 a 510 |
Distância entre o eixo vertical do eixo do eixo e a coluna | mm | 215-470 | 215-470 |
Distância do eixo horizontal do fuso até à mesa | mm | 30 a 350 | 30 a 350 |
Distância entre o eixo horizontal do eixo do eixo do eixo do eixo do eixo do eixo | mm | 155 | 155 |
Velocidade de alimentação no eixo X | mm/min | 23.5-1180 (18) | 23.5-1180 ((18 |
Velocidade de alimentação no eixo Y | mm/min | 23.5-1180 ((18) | 23.5-1180 ((18) |
Velocidade de alimentação no eixo Z | mm/min | 8-394 (18) | 8-394 ((18) |
Velocidade de alimentação rápida no eixo X/Y/Z | mm/min | 2300/2300/770 | 2300/2300/770 |
Fundição vertical do fuso | 724 ISO50 | 724 ISO50 | |
Faixa de velocidade vertical do fuso | RPM | 60-1750 ((12) | 60-1750 ((12) |
Fundição horizontal do fuso | 724 ISO50 | 724 ISO50 | |
Faixa de velocidade do eixo horizontal | RPM | 30-1500(18) | 30-1500 (18) |
Ângulo de rotação da cabeça do moinho | 360° | 360* | |
Ângulo de giro da mesa de trabalho | ± 45° | ± 45° | |
Potência do motor principal (vertical) | kW | 4 | 4 |
Potência do motor principal (horizontal) | kW | 7.5 | 7.5 |
Velocidade de alimentação no eixo X/Y/Z | kW | 1.5 | 1.5 |
Motor de bomba de refrigerante | kW | 0.04 | 0.04 |
Peso da máquina | Quilos | 2900 | 3000 |
Dimensões da máquina (LxWxH) | mm | 2294x1770x1780 | 2294x2050x1780 |
Acessórios padrão: | Acessórios opcionais: |
Ÿ Desenhar barra Ÿ Arvore horizontal do moinho Ÿ Sistema de refrigerante Ÿ bandeja de chips Ÿ Lâmpada de trabalho Ÿ Sistema de lubrificação Ÿ Ferramentas e caixa de ferramentas Ÿ Manual do operador | Ÿ leitura digital de dois e três eixos Ÿ 58pcs kit de fixação Ÿ Visão de máquina Ÿ Proteção do fuso Ÿ Proteção da mesa Ÿ Cabeça dividida Ÿ Mesa rotativa Ÿ Mancha redutora |
