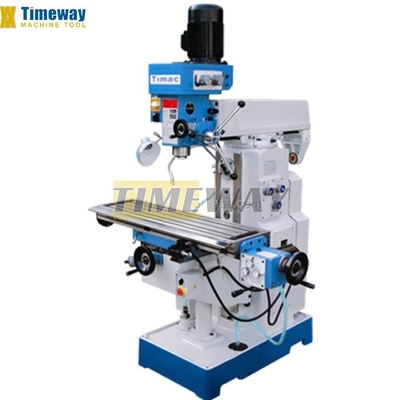

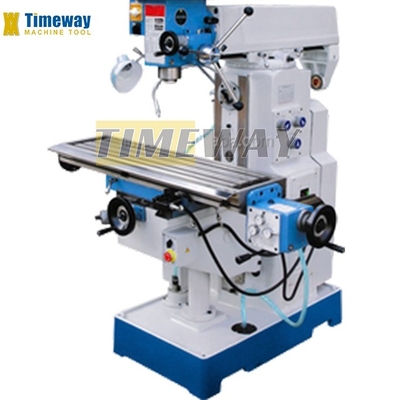

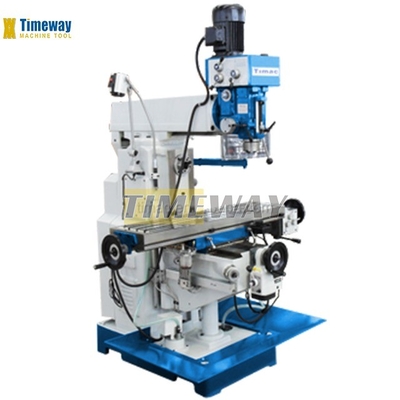

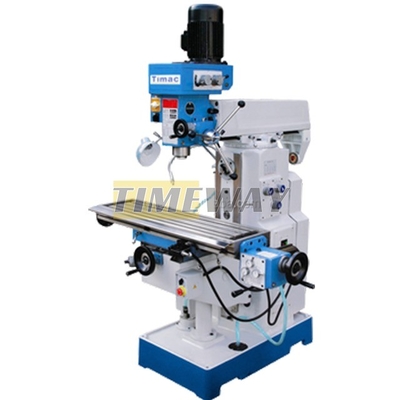

Máquina de perfuração de fresagem universal de 3 eixos com projeto e fuso de fuso ISO40 V/H
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Certificação: | CE ISO |
| Número do modelo: | MD500 MD400 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $10,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 600 mm | Capacidade de usinagem: | Dever claro |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 260 milímetros | Viagem da mesa (Z) (mm): | 300 mm |
| Espinha Taper: | ISO40 | Intervalo de velocidade do fuso (rpm): | 115 - 1750 rpm |
| Tipo: | Universais | Potência do motor do fuso ((kW): | 2.2 |
| Voltagem: | Requisitos do cliente | Dimensão ((L*W*H): | 1660 x 1340 x 2130 mm |
| Peso (kg): | 1300 | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Serviço pós-venda prestado: | Apoio em linha |
| Cores: | Requisitos do cliente | Tamanho da tabela: | 1120 ((1200) x 280 mm |
| Viagens à mesa: | 600/260/300 mm | T-entalhes: | 3/14/70 mm |
| Velocidade vertical do eixo: | 115-1750 rpm ((8 passos) | Velocidade do eixo horizontal: | 40-1300 rpm (12 passos) |
| Espinha Taper: | ISO40 ((V/H) | Curso do eixo: | 120 mm |
| Número de eixos: | 3 | Condição: | Novos |
| Indústrias aplicáveis: | Fabricação, outros | Localização da sala de exposição: | Colômbia, Cazaquistão, Ucrânia, Austrália, Egito, Itália, França, Arábia Saudita, Tailândia |
| Componentes essenciais: | Outros rolamentos, motores, bombas, engrenagens, motores, outros | Curso da tabela (milímetros): | 600x260x300 |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Características:
- Máquina de fresagem universal compacta e fácil de manusear, com estrutura rígida de ferro fundido antivibração.
¢ Superfície de mesa endurecida e moída, guias e engrenagens; o guias é desmontado à mão.
A velocidade vertical e horizontal dos eixos é alterada pela caixa de engrenagens, por isso a característica de grande binário.
¢ Mancha do fuso pode tocar, auto.feed com 3 passos, paragem de profundidade de perfuração com exibição de medição (MD500).
¢ toda a cabeça do cortador gira ± 90°, expandir a gama de máquinas-ferramenta.
Para a usinagem horizontal, a viga superior, incluindo a cabeça, pode ser girada ± 180° na coluna.
¢ Espinha com função de microalimentação (Micro roda manual), para realizar pequeno tamanho de alimentação e usinagem mais correta.
O sistema de refrigeração e a lâmpada de trabalho e a bandeja de recolha de chips estão incluídos no equipamento de série.
- Máquina de fresagem universal compacta e fácil de manusear, com estrutura rígida de ferro fundido antivibração.
¢ Superfície de mesa endurecida e moída, guias e engrenagens; o guias é desmontado à mão.
A velocidade vertical e horizontal dos eixos é alterada pela caixa de engrenagens, por isso a característica de grande binário.
¢ Mancha do fuso pode tocar, auto.feed com 3 passos, paragem de profundidade de perfuração com exibição de medição (MD500).
¢ toda a cabeça do cortador gira ± 90°, expandir a gama de máquinas-ferramenta.
Para a usinagem horizontal, a viga superior, incluindo a cabeça, pode ser girada ± 180° na coluna.
¢ Espinha com função de microalimentação (Micro roda manual), para realizar pequeno tamanho de alimentação e usinagem mais correta.
O sistema de refrigeração e a lâmpada de trabalho e a bandeja de recolha de chips estão incluídos no equipamento de série.
Especificações | Unidade | MD400 | MD500 |
Tamanho da tabela | mm | 280x1120/280x1200 | 280x1120/280x1200 |
Viagem longitudinal (X) | mm | 600 | 600 |
Viagem cruzada (Y) | mm | 260 | 260 |
Viagem vertical (Z) | mm | 300 | 300 |
Número, tamanho e distância da ranhura em T | mm | 3/14/70 | 3/14/70 |
Capacidade de carga | Quilos | 200 | 200 |
Capacidade máxima de perfuração | mm | 50 | 50 |
Capacidade máxima de captação | mm | M16 | M16 |
Distância entre o eixo vertical e a mesa | mm | 90 a 410 | 110-410 |
Distância entre o eixo vertical e a coluna | mm | 200-700 | 200-700 |
Fusão vertical cónica | - | MT4 | ISO40 |
Viagem vertical do fuso | mm | 120 | 120 |
Alimentação automática de penas de fuso vertical | mm/r | - | 0.08/0.15/0.25 |
Velocidade vertical do eixo | RPM | 115-1750 (8) | 90-2000 (8) |
Potência do motor do eixo vertical | kW | 0.85/1.5 | 2.2 |
Distância do centro do fuso horizontal até à mesa | mm | 0 a 300 | 0 a 300 |
Esferas horizontais | - | ISO40 | ISO40 |
Velocidade do eixo horizontal | RPM | 40-1300 (12) | 40-1300 (12) |
Potência do motor do fuso horizontal | kW | 2.2 | 2.2 |
Velocidade de alimentação no eixo X/Y | mm/min | X: 24-720 | X: 36-1100 |
Velocidade de alimentação rápida no eixo Z | mm/min | - | - |
Ângulo de rotação da cabeça do moinho | ° | ± 45° | ± 45° |
Dimensões da máquina (LxWxH) | mm | 1660x1340x2130 | 1660x1340x2130 |
Peso líquido/peso bruto | Quilos | 1250/1350 | 1300/1380 |
·Sistema de refrigerante · Placa de recolha de óleo· Lâmpada de trabalho · Manivela rotativa de elevação · Forro de chuque · Colhetes de moinho · Barra de desenho · Visão da máquina · Chave inglesa · Chaves · Manga média · Manual de operação (edição em inglês)) | ·3 eixos DRO · 58 kits de fixação · Mesa giratória · Cabeça divisória · Motor de frequência variável · Cabeça de fresagem universal |
