Máquina de fresagem de tipo de cama de espinha fina ISO50 BM716 para fresagem vertical versátil
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | CE ISO9001 |
| Número do modelo: | BM716 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $50,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 100 conjuntos por ano |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 1800 | Capacidade de usinagem: | Carga pesada |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 600 | Viagem da mesa (Z) (mm): | 900 |
| Espinha Taper: | ISO50 | Intervalo de velocidade do fuso (rpm): | 40 - 1200 rpm |
| Tipo: | Universais | Potência do motor do fuso ((kW): | 11 |
| Voltagem: | Como exigem | Dimensão ((L*W*H): | 4300 x 3200 x 3300 mm |
| Peso (kg): | 10000 | Garantia: | Um ano, um ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Outros |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tamanho da tabela: | 2500x575 mm |
| Viagem no eixo X: | 1800 mm | Velocidade do eixo: | 40-1200 ((12 passos) |
| Tipo de máquina: | Máquinas de moldagem de cama | Potência: | 11 kW |
| Curso da linha central de Y: | 600 mm | Curso da Z-linha central: | 900 mm |
| Número de eixos: | 3 | Condição: | Novos |
| Indústrias aplicáveis: | Lojas de materiais de construção, fábricas, outras | Localização da sala de exposição: | Uzbequistão, Malásia, Austrália, Turquia, Alemanha, Vietname, Peru, Indonésia |
| Componentes essenciais: | Outros rolamentos, motores | Curso da tabela (milímetros): | 1800x600x900 |
| Anos: | 2022 | Porto: | Porto da China |
Descrição de produto

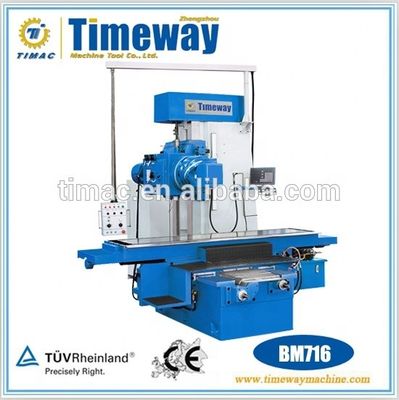

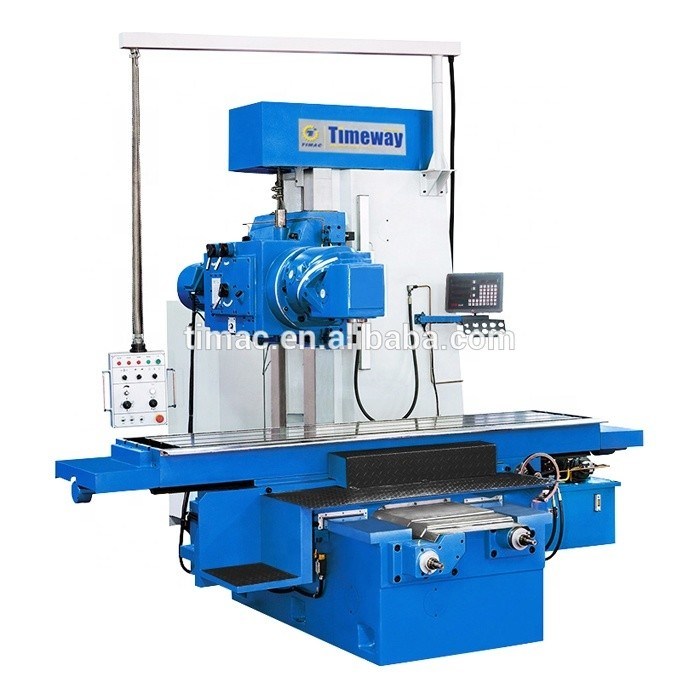

Máquina de fresagem de cama vertical de cabeça universal
BM716
Características:
- O Universal Heavy-Weight com alta capacidade de carga da mesa e potente acionamento do eixo principal, com fixação do eixo hidráulico e cabeça giratória universal.
- Projeto robusto e comprovado ¥ uma máquina muito rígida e pesada fabricada em ferro fundido de qualidade superior para garantir a máxima precisão e baixa vibração.
- Increased operator comfort with large step guard along the entire work table length – easy accessibility to the universal cutter head for easy tooling and unloading of machine when working with large workpieces.
- Os guias robustos garantem a máxima precisão e durabilidade; um sistema automático de lubrificação central minimiza o trabalho de manutenção.
- As características da mesa de trabalho são otimizadas para satisfazer as necessidades de um amplo espectro de aplicações: grande área de instalação da mesa de 2500x575mm e alta capacidade de carga da mesa de 3000kg.
- Mudança fácil e rápida do alinhamento vertical para o horizontal do fuso do cortador.
- Alimentação linear e cruzada automática de variação infinita.
- Aplicação de um sistema de fixação hidráulica e fiabilidade em todos os eixos.
- Potente motor de 11 kW para usinagem de alta capacidade.

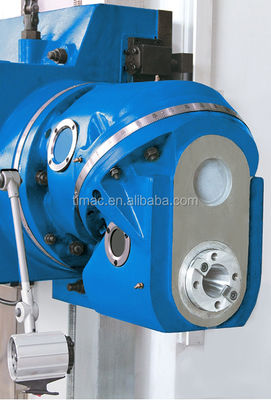

- A cabeça de corte universal tem uma rotação de 360° e é fácil de controlar para a usinagem versátil e complexa de uma grande variedade de peças de trabalho.Possui máxima rigidez e operação silenciosaO ângulo pode ser ajustado manualmente numa escala infinitamente ajustável de 90o a 45o.Isto permite um ajuste exato da cabeça em ângulos espaciais definidos pelo utilizador e fácil movimento para uma posição horizontal.
- A máquina inclui um suporte horizontal de arvore de corte com excelente rigidez,que permitam ao utilizador utilizar plenamente as vantagens de um projeto de máquina de fresagem tipo cama para usinagem com arcos de corte longos.
Função de corte horizontal:
Parâmetro técnico:
| Especificações | BM716 | |
| Tabela | Tamanho da tabela | 2500x575 mm |
| T número de ranhuras/largura/distância | 3-23-152 mm | |
| Carga máxima da mesa | 3 000 kg | |
| Intervalo de usinagem | Viagem longitudinal (eixo X) | 1800 (2000) mm |
| Viagem transversal (eixo Y) | 600 mm | |
| Viagem vertical (eixo Z) | 900 mm | |
| Fusão principal | Espinhas cónicas | ISO50 7:24 |
| Passo de velocidade do fuso | 12 passos, 40-1200 rpm | |
| Distância entre o eixo vertical do fuso e a superfície da coluna | 110 mm | |
| Distância mínima entre o nariz do fuso vertical e a superfície da mesa | 49 mm | |
| Distância mínima entre o eixo horizontal do eixo do fuso e a superfície da mesa | 30 mm | |
| Alimentação | Alimentação longitudinal/cruzada | 20-2200 mm/min (variavel) |
| Alimentação vertical | 12-1320 mm/min (variavel) | |
| Velocidade rápida longitudinal/transversal | 3000 mm/min | |
| Vertical Rapid Traverse | 1800 mm/min | |
| Potência do motor | Motor principal | 11 kW |
| Motor de alimentação | 2.9 kw | |
| Motor de elevação para cabeçote | 2 kw | |
| Motor do líquido de arrefecimento | 550 w | |
| Outros | Dimensão do pacote | 3280 x 2280 x 3100 mm 2580x1990x1230 mm |
| Dimensão global | 4300x3200x3300 mm | |
| Peso da máquina | 10 000 kg | |
Acessórios padrão:
• Conjunto de parafusos de fresagem ISO50 ((8pcs); • Arco de fresagem ISO50 ((φ40mm);
• barra de desenho; • 7:24 manga mais afiada;
• lâmpada de quartzo; • caixa de ferramentas;
• pistola de óleo, sistema de refrigerante; • parafusos de fundação;
• Fechadura hexagonal interna; • Chave inglesa de duas cabeças;
• componentes eléctricos normalizados CE; • manual de funcionamento (edição em inglês);
Acessórios opcionais:
• 3 eixos DRO; • protetor do fuso (proteção ocular);
• Vírus da máquina 200 mm; • Cabeça divisória universal;
• Mesa giratória de 500 mm;
