BM715 Máquina de fresagem universal de tipo cama para usinagem de peças médias a grandes
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | BM715 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $36,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 150 | Capacidade de usinagem: | Carga pesada |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 670 | Viagem da mesa (Z) (mm): | 670 |
| Espinha Taper: | ISO50 | Intervalo de velocidade do fuso (rpm): | 35 - 1345 rpm |
| Tipo: | Universais | Potência do motor do fuso ((kW): | 7.5 |
| Voltagem: | Conforme necessário | Dimensão ((L*W*H): | 3.3 x 2.38 x 2.75m |
| Peso (kg): | 7300 | Garantia: | 1 ano, 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Tamanho da tabela: | 2100x500 mm | T-entalhes: | 4/20/100 mm |
| Max. Peso da peça de trabalho: | 2000 kg | Curso de X/Y/Z-Axis: | 1500/670/670 mm |
| Velocidade do eixo: | 35-1345 rpm (12 passos) | Potência: | 7.5kw |
| Curso da Y-linha central: | 670mm | Curso da Z-linha central: | 670mm |
| Número de eixos: | 2 | Condição: | Novos |
| Indústrias aplicáveis: | Lojas de material de construção, lojas de reparação de máquinas, outras | Localização da sala de exposição: | Roménia, Austrália, Turquia, França, Alemanha, Vietname, Brasil, Rússia, Tailândia |
| Componentes essenciais: | Outros rolamentos, motores | Curso da tabela (milímetros): | 1500x670x670 |
| Porto: | Porto da China | ||
Descrição de produto

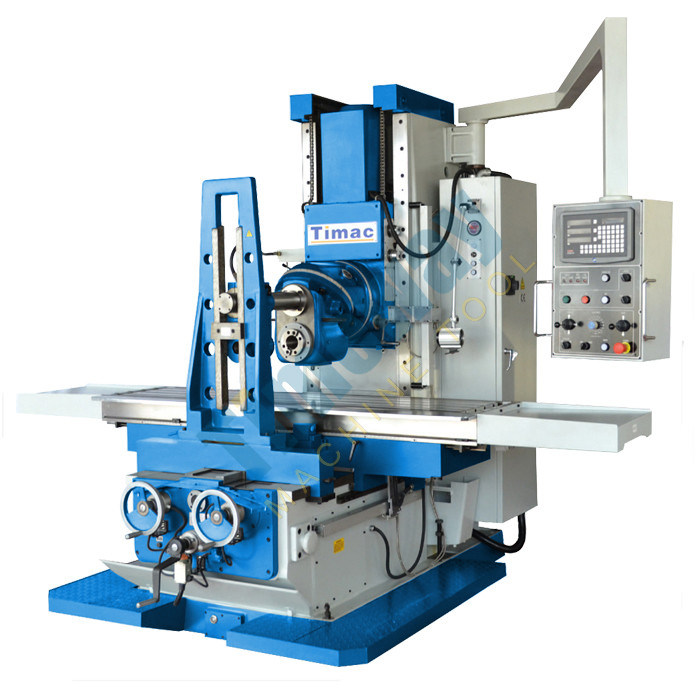

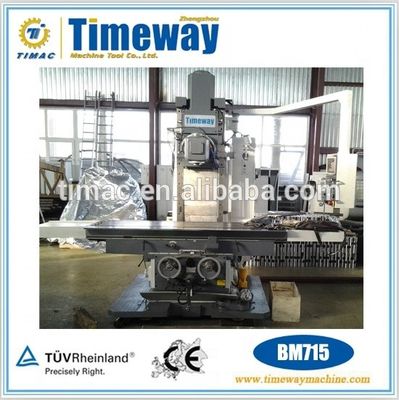

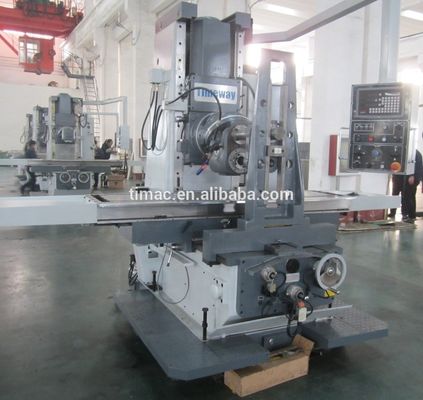

Máquina de fresagem universal de tipo cama
BM715
Características:

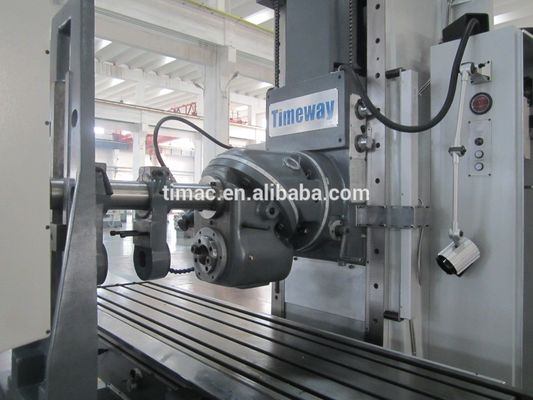

• cabeça de fresagem universal com um eixo cônico ISO50;

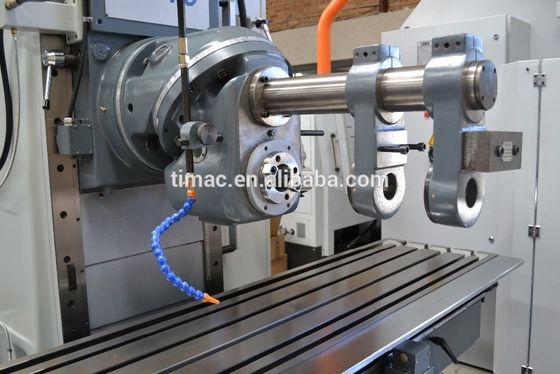

• Cabeça giratória universal para posição horizontal;
• Velocidades do eixo de engrenagem de 12 passos 35-1345 rpm;
• motor principal de fuso de 7,5 kW/10 cv;
• Os motores de alimentação controlados por servo nos eixos X, Y e Z garantem resposta, precisão e alimentação consistente;
• alimentação de potência servo-controlada nos eixos X, Y e Z com alimentação rápida
• parafuso de esferas no eixo X e Y, que assegura uma operação suave e precisa;
• Servo de alimentação rápida controlado nos eixos X, Y e Z;
• Tabela de trabalho e escorregadeiras endurecidas e moídas;
• Deslizamentos de construção quadrada para o eixo X, Z para maximizar a rigidez;
• Mesa de trabalho grande com ranhuras de 2100 x 500 mm;
• fundição de alta qualidade para maior resistência e deformação mínima;

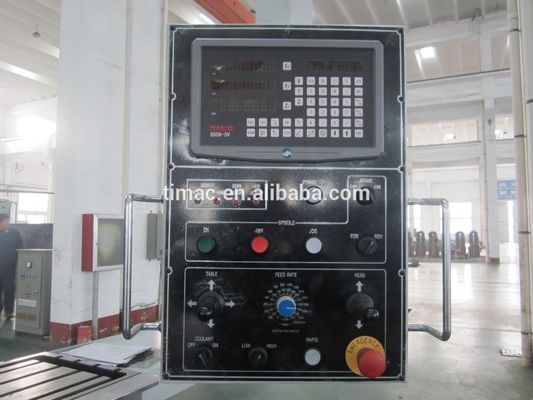

• Eletrodomésticos de qualidade e protecção contra sobrecarga num recinto de fácil acesso;
• alavanca de selecção de engrenagens alta/neutra e baixa para maximizar o binário;
• Micro-interruptor na alça manual do joelho para maior segurança do operador;
• Graduações métricas de 0,02 mm para os eixos X, Y e Z;
• bandejas de mesa em cada extremidade da mesa de trabalho;
• Rodas manuais de embreagem no eixo X, Y;
• Sistema de refrigeração e luz halógena incluídos;
• bomba e reservatório automáticos de lubrificação de óleo;
• Caixa de ferramentas e manual de operações
Parâmetro técnico:
| Especificações | BM715 |
| Tamanho da tabela | 2100 x 500 mm |
| Espinha Taper | ISO50 |
| Viagem longitudinal (eixo X) | 1500 mm |
| Viagem transversal (eixo Y) | 670 mm |
| Viagem vertical (eixo Z) | 670 mm |
| Tipo de diapositivas | Quadrado (Y & Z) |
| Espinha para a mesa | 670 mm |
| Profundidade da garganta (max.) | 610 mm |
| Tipo de alimentação da mesa (eixo X, Y e Z) | Servo Drive |
| Alimentação longitudinal e cruzada (eixo X e eixo Y) | 20 ~ 1800 mm/min |
| Rapidez longitudinal e transversal (eixo X e eixo Y) | 3700 mm/min |
| Alimentação vertical (eixo Z) | 10 ~ 900 mm/min |
| Rapidez vertical (eixo Z) | 1750 mm/min |
| Tamanho do T-Slot da tabela | 20 mm |
| Capacidade de carga da mesa de trabalho | 2000 kg |
| Velocidades do fuso vertical / horizontal | 12 (35-1345 rpm) |
| Potência do motor | 7.5 kW / 10 cv |
| Espaço de piso necessário | 4925 x 2380 mm |
| Altura total | 2750 mm |
| Peso (neto) | 7300 kg |
Acessórios de série:
Barras de desenho 1 conjunto;ISO50 Forro de moagem 1 conjunto;ISO50Arbor de moagem 1 conjunto;Arco de fresagem horizontal 1 peça;724 mangas médias 1 peça;Caixa de ferramentas 1 peça;Pistola de óleo 1 peça;Parafusos de fundação 6 conjuntos;Fechaduras hexagonais internas 1 peça ((cada uma);Chave inglesa de duas pontas, de 2 peças;"Ferramentas" para o "desenho" ou "construção" de máquinas de corte de madeira ou de revestimento.Manual de instruções;Lista de ensaios de precisão
