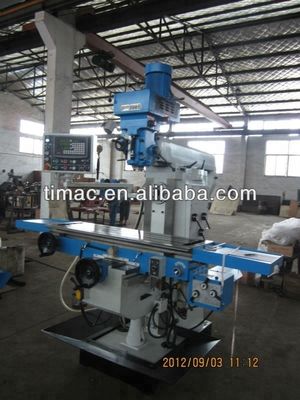

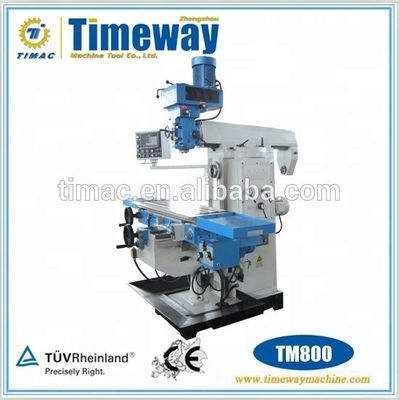

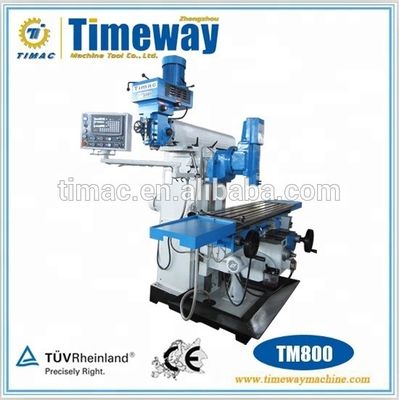

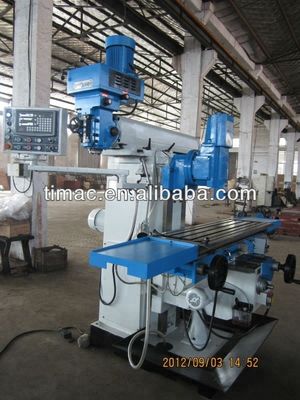

TM800 Timeway Máquina de fresagem de torres horizontais e verticais para construção durável
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $10,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 1000 | Capacidade de usinagem: | Carga média |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 320 | Viagem da mesa (Z) (mm): | 400 |
| Espinha Taper: | ISO40 | Intervalo de velocidade do fuso (rpm): | 60 - 1800 rpm |
| Tipo: | Universais | Potência do motor do fuso ((kW): | 2.2 |
| Voltagem: | De acordo com o pedido do cliente | Dimensão ((L*W*H): | 2220 x 1790 x 2360 mm |
| Peso (kg): | 2650 | Garantia: | 12 meses |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tamanho da tabela: | 1250x360 mm |
| Viagem vertical: | 400 mm | Capacidade de carga: | 400 kg |
| Velocidade do eixo horizontal: | 60-1800 rpm (12 passos) | Velocidade vertical do eixo: | 70-7200 rpm ((16 passos) |
| Espinha Taper: | ISO50 ((H); ISO40 ((V) | Viagem longitudinal: | 1000 mm |
| Curso transversal: | 320 mm | Período de garantia: | 1 ano |
| Tipo de máquina: | Veritcal | Número de eixos: | 3 |
| Condição: | Novos | Localização da sala de exposição: | Roménia, Malásia, Austrália, Turquia, Vietname, Indonésia |
| Indústrias aplicáveis: | Lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábricas, empr | Componentes essenciais: | Motor, outros |
| Curso da tabela (milímetros): | 1000/320/400 | Porto: | Porto da China |
Descrição de produto

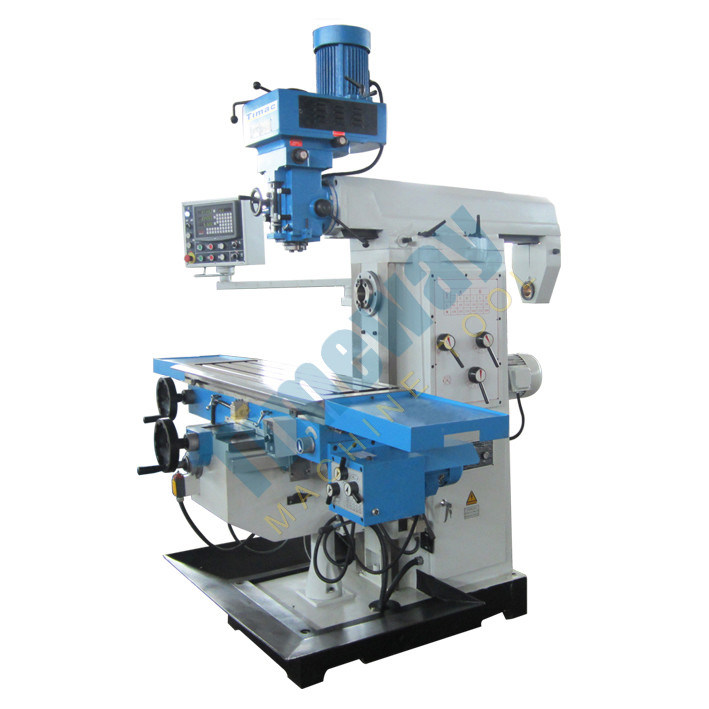

360 x 1250 mm Tamanho da mesa / Máquina de fresagem radial universal
TM500 TM600 TM700 TM800
Características:
1. superfície de mesa endurecida e moída;
2- alimentação automática nos eixos X e Y, subida e descida motorizadas da mesa no eixo Z;
3. Mancha do fuso pode tocar, alimentação automática com 3 velocidades;
4. Rodízio da cabeça ± 90° da direita para a esquerda, inclinação ± 45° da frente para trás(TM500)
5. Paragem da profundidade de perfuração com visualização da medição;
6. Regra de guia de coluna retangular com alta estabilidade(TM600, TM700, TM800)
Parâmetro:
| Modelo | Unidade | TM500 | TM600 | TM700 | TM800 |
| Tamanho da tabela |
| 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
| Espinhas cónicas | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
| Diâmetro da pena | mm | 95 | 120 | 120 | 120 |
| Distância entre o fuso e a mesa | mm | 9 ± 0-370 | 90 a 490 | 90 a 490 | 135-535 |
| Distância da horizontal Fuso para mesa | mm | 0-280 | 0 a 400 | 0 a 400 | 230 |
| Distância entre o spin dle e a coluna | mm | 200-700 | 200-700 | 200-700 | 200-700 |
| Velocidade do fuso (passos) | RPM | (16)80-5440 ((V), (12)40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 60-1800 ((H) |
| Viagem do eixo | mm | 127 | 145 | 145 | 145 |
| Alimentação de penas (passos) | mm | (3) 0.15,0.08,0.25 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 |
| Capacidade máxima de perfuração da alimentação automática | mm | 10
| |||
| Cabeça giratória ((direita para esquerda) | ± 90° | ||||
| Inclinação da cabeça (de frente para trás) | ± 45° | - | - | - | |
| Viagem de mesa ((Longitudinal/Cross/Vertical) | mm | 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
| Velocidade de alimentação dos eixos X e Y | mm/min | 22-555 | |||
| Velocidade de alimentação rápida dos eixos X e Y | mm/min | 1080 | |||
| Eixo Z velocidade de elevação rápida | mm/min | 590 | |||
| Eixo Z, potência do motor de elevação rápida | w | 750 | 750 | 750 | 1100 |
| Peso máximo da peça de trabalho | Quilos | 300 | 300 | 300 | 400 |
| T slot ((n.o./largura/distância) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
| Motor principal | kW | 2.2 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 ((V), 4 ((H) |
| Motor de accionamento automático dos eixos X e Y | w | 750 | |||
| Potência da bomba de refrigerante | w | 40 | 40 | 40 | 90 |
| Dimensão global | mm | 1700x1500x2150 | 1700x1500x2270 | 1780x1500x2270 | 2220x1790x2360 |
| N.W./G.W. | Quilos | 1450/1600 | 1550/1650 | 1650/1750 | 2450/2650 |
***Elementos padrão:
5 HP Taiwan fabricado cabeça de fresagem tipo poleia passo, Mill chuck & collets, barra de tração, vise da máquina, arvore horizontal do moinho, sistema de arrefecimento, lâmpada de trabalho, motor de elevação de mesa, painel convergente, chave inglesa, chave,Manga central, alça rotativa, placa de recolha de óleo, manual de funcionamento (edição em inglês).
***Elementos facultativos:
3 eixos DRO; 5HP Taiwan feito velocidade variável (sem passo) cabeça de fresagem tipo; Air bar de puxação de energia; 58pcs kits de fixação; cabeça divisória universal; mesa rotativa
