Máquina de moagem vertical de joelho de alta produtividade com dimensões de 2522x2265x2432mm
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | VMN420 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $18,000.00/sets 1-1 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 300 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 1200 | Capacidade de usinagem: | Dever claro |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 360 | Viagem da mesa (Z) (mm): | 470 |
| Espinha Taper: | Não:50 | Intervalo de velocidade do fuso (rpm): | 22 - 1100 rpm |
| Tipo: | Vertical | Voltagem: | Requisitos do cliente |
| Dimensão ((L*W*H): | 2522x2265x2432mm | Peso (kg): | 4500 |
| Garantia: | 1 ano | Principais pontos de venda: | Alta produtividade |
| Tipo de comercialização: | Produto quente 2019 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior | CNC ou não: | Normal |
| Cores: | Verde | Tamanho da tabela: | 420x1800 mm |
| T-entalhes: | 3-18-90 mm | Max. Peso da peça de trabalho: | 800 kg |
| Eixo X/Y/Z: | 1200/360/470 mm | Espinha Taper: | 7Não.50 |
| Escala de velocidade do eixo: | 30-1500 rpm ((18 passos) | Serviço pós-garantia: | Apoio em linha |
| Número de eixos: | 3 | Condição: | Novos |
| Indústrias aplicáveis: | Fabricação | Localização da sala de exposição: | Chile, Argélia, Bangladesh, Ucrânia |
| Componentes essenciais: | PLC | Porto: | Porto da China |
Descrição de produto

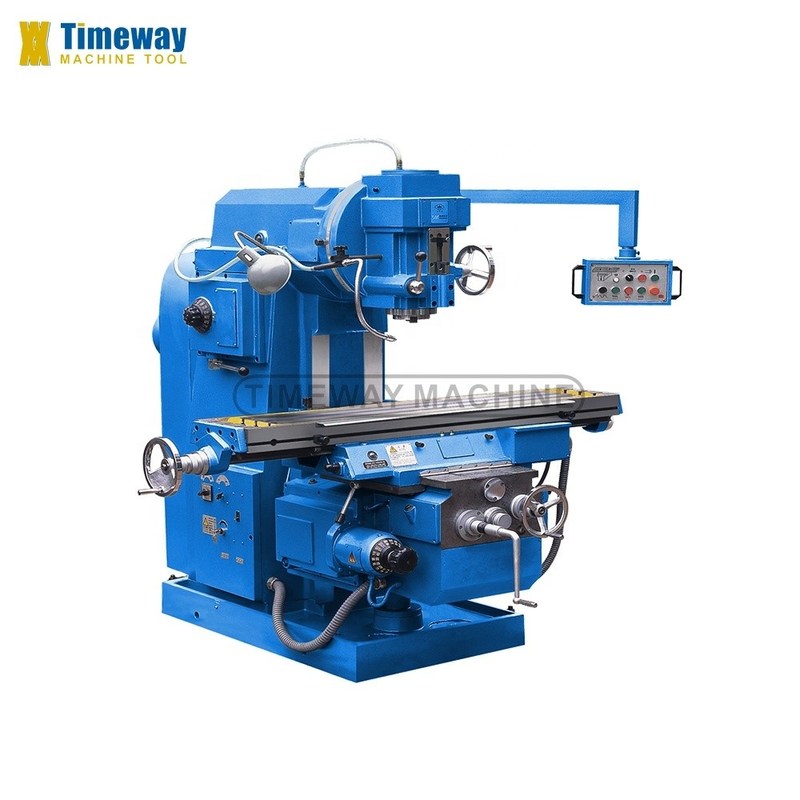

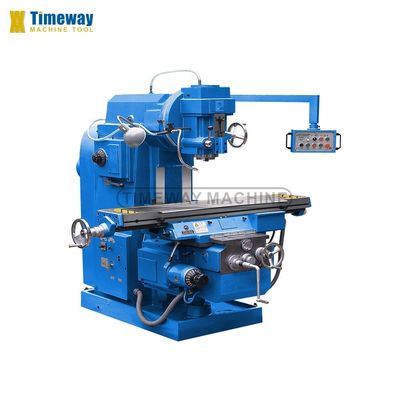

Máquina de fresagem vertical de tipo joelho

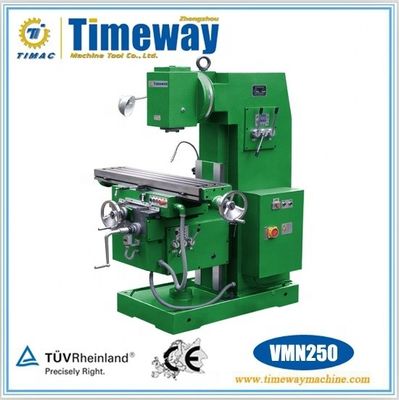

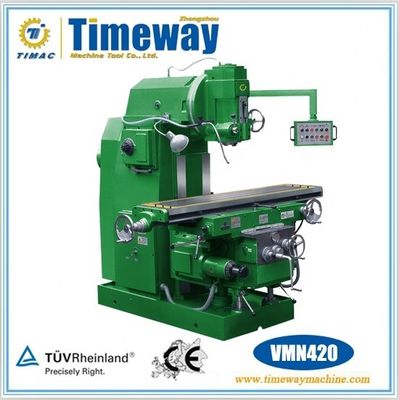

VMN 250 VMN 300 VMN 320 VMN 360 VMN 420
Características:
- A máquina de fresagem vertical da série do tipo joelho é uma máquina de uso geral com pode ser usada em uma ampla gama.
- A máquina, montada com cortadores de face, cilíndricos, laterais, convexos e moldados, é adequada para processar superfícies planas e inclinadas, fendas e engrenagens em peças de trabalho diversas.
- Equipada com acessórios opcionais, tais como mesa giratória e cabeça divisória, a máquina pode ser aplicável para processamento versátil, é uma máquina ideal para processo de usinagem, manutenção, instrumento,Matrizes e moldes.
- A cabeça de fresagem vertical pode girar ± 45 °, a pena do fuso pode mover-se verticalmente (sem VMN250), a mesa de trabalho pode realizar alimentação automática e alimentação rápida no eixo X / Y / Z.
- As vias de condução endurecidas e em terra garantem a precisão geral e a precisão de usinagem da máquina.
- Adota motor de alta potência, velocidade de mudança ampla, para que a máquina possa completar o corte de alta velocidade usando cortadores de liga.
- Otimizar toda a estrutura do projeto da máquina, ter bastante rígido e estável, pode realizar corte forte para peças de trabalho pesadas.
- Equipado com um sistema completo de refrigerante e lubrificação, reduz o custo de manutenção.
- De acordo com as exigências do cliente, podemos instalar leitura digital de 2/3 eixos.
Parâmetro técnico:
| Especificações | Unidade | VMN250 | VMN300 | VMN320 | VMN360 | VMN420 |
| Tamanho da mesa de trabalho | mm | 250x1100 | 300x1250 | 320x1320 | 360x1600 | 420x1800 |
| T slot ((NxWxD) | mm | 3x14x63 | 3x14x63 | 3x18x80 | 3x18x80 | 3x18x90 |
| Carga máxima da mesa de trabalho | Quilos | 250 | 250 | 550 | 550 | 800 |
| Viagem longitudinal (X) | mm | 720 | 750 | 800/780 | 1020/1000 | 1200/1180 |
| Viagem cruzada (Y) | mm | 265 | 265 | 300/280 | 300/280 | 360/350 |
| Viagem vertical (Z) | mm | 410 | 410 | 410/400 | 410/400 | 470/450 |
| Etapas da velocidade de alimentação | passos | 12 | 12 | 18 | 18 | 18 |
| Intervalo de velocidade de alimentação: - X longitudinal. | mm/min | 12-560 | 15-800 | 15-750 | 15-750 | 22-1100 |
| - Cruza o Y. | mm/min | 12-560 | 15-800 | 15-750 | 15-750 | 22-1100 |
| - Vertical Z. | mm/min | 5-226 | 6-270 | 5.7-280 | 5.7-280 | 8.3-410 |
| Intervalo de alimentação rápida: - X longitudinal. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Cruza o Y. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Vertical Z. | mm/min | 720 | 880 | 844 | 844 | 900 |
| Ângulo de rotação máximo da cabeça de fresagem vertical | ° | ± 45° | ± 45° | ± 45° | ± 45° | ± 45° |
| Distância entre o nariz do fuso e a superfície da mesa de trabalho | mm | 60-470 | 60-470 | 50-460 | 50-460 | 40-510 |
| Distância entre o centro do fuso e o caminho de guia vertical | mm | 290 | 290 | 380 | 380 | 450 |
| Distância entre o centro da mesa de trabalho e o guia vertical | mm | 160-430 | 152 a 417 | 235 a 535 | 235 a 535 | 235 a 535 |
| Fundição de buracos de fuso | - | 7- Não.40 | 7- Não.40 | 7- Não.50 | 7- Não.50 | 7- Não.50 |
| Diâmetro da proa | mm | Φ27 | Φ22, Φ27 | Φ32, Φ40 | Φ32, Φ40 | Φ32, Φ50 |
| Viagem de espinha de pena | mm | - | 70 | 75 | 75 | 85 |
| Passos de velocidade do fuso | passos | 12 | 12 | 18 | 18 | 18 |
| Faixa de velocidade do fuso | r/mm | 35 a 1600 | 35 a 1600 | 30 a 1500 | 30 a 1500 | 30 a 1500 |
| Potência do motor principal | kW | 4 | 4 | 7.5 | 7.5 | 11 |
| Potência do motor de alimentação | kW | 0.75 | 0.75 | 1.5 | 1.5 | 3 |
| Dimensão da máquina | cm | 167x135x180 | 165x154x192 | 230x170x209 | 230x206x209 | 252x226x243 |
| Dimensão do pacote | cm | 154x150x213 | 167x158x204 | 222x190x232 | 224x208x232 | 247x240x272 |
| Peso da máquina | Quilos | 1800 | 1800 | 3200 | 3370 | 4700 |
| Voltagem/Frequência | V/HZ | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
De acordo com as exigências do cliente, podemos desenvolver os guias da máquina, mesa de trabalho e capacidade de carga.

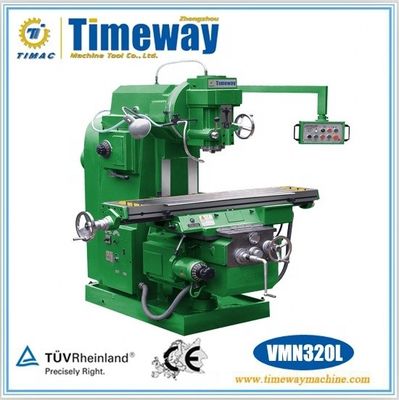

| Especificações | Unidade | VMN320L | VMN420L |
| Tamanho da mesa de trabalho | mm | 320x1600 | 428x2000 |
| T slot ((NxWxD) | mm | 3x18x80 | 3x18x100 |
| Carga máxima da mesa de trabalho | Quilos | 550 | 800 |
| Viagem longitudinal (X) | mm | 1020/1000 | 1250/1230 |
| Viagem cruzada (Y) | mm | 300/280 | Outros |
| Viagem vertical (Z) | mm | 410/400 | 480/470 |
Acessórios padrão:
- Desenhar barra
- Lubrificação central
- Lâmpada de trabalho
- Sistema de refrigerante
- Ferramentas de operação
- Manual do operador.
Acessórios opcionais:
- Capa redutora
- Leitura digital de dois e três eixos
- Ferramentas de fixação, variadas
- Máquina de moldagem
- Máquina de visão
- Mesa de trabalho giratória
- Cabeça divisória
