Máquina de moagem vertical de peso de 7300 kg para desempenho de usinagem pesada
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | BM715 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $30,000.00/sets 1-1 sets |
| Detalhes da embalagem: | Em caixas de compensado. |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 1500 | Capacidade de usinagem: | Carga pesada |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 670 | Viagem da mesa (Z) (mm): | 670 |
| Espinha Taper: | ISO50 | Intervalo de velocidade do fuso (rpm): | 40 - 1600 rpm |
| Tipo: | Vertical | Potência do motor do fuso ((kW): | 7.5 |
| Voltagem: | 380 V 50 Hz | Dimensão ((L*W*H): | 3300x2380x2750 mm |
| Peso (kg): | 7300 | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Outros |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Tamanho da tabela: | 2100x500 mm | Max. Peso da peça de trabalho: | 2000 kg |
| Viagem longitudinal (eixo X): | 1500 mm | Espinha Taper: | ISO50 7:24 |
| Peso: | 7300 kg | Potência: | 7.5kw |
| Viagem transversal (eixo Y): | 670mm | Viagem vertical (eixo Z): | 670mm |
| Número de eixos: | 3 | Condição: | Novos |
| Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábrica, empresa de publicidade | Localização da sala de exposição: | Roménia, África do Sul, Uzbequistão, Malásia, Austrália, Canadá, Indonésia, Tailândia |
| Componentes essenciais: | Outros rolamentos, motores | Curso da tabela (milímetros): | 1500c670c670 |
| Anos: | 2022 | Porto: | Porto da China. |
Descrição de produto

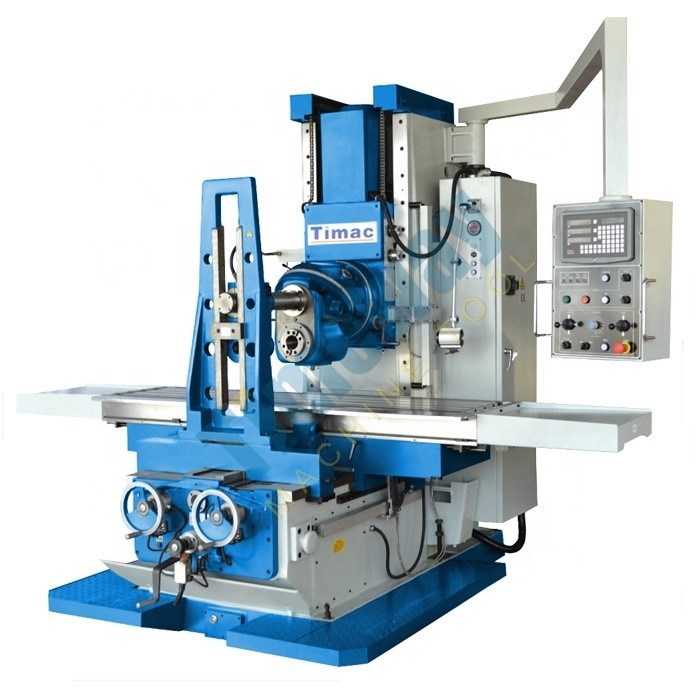

Máquina de moagem de cabeças universais de trabalho pesado

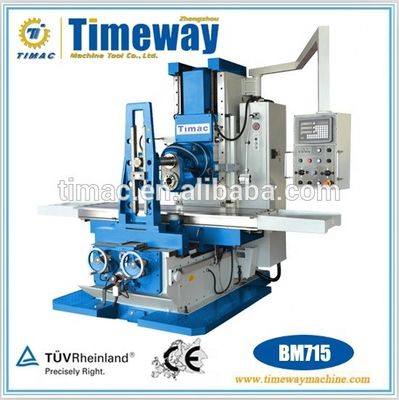

BM715
Características:
- Os motores de alimentação por servo nos eixos X, Y e Z garantem resposta, precisão e alimentação consistente.
- Micro-interruptor na alça manual do joelho para segurança adicional do operador.
- Caixa de ferramentas e manual de operações.
- Parafuso de esferas X, eixo Y, proporcionando uma operação suave e precisa.
- Sistema de refrigeração e luz halogênica incluídos.
- A construção quadrada desliza para o eixo X, Z para maximizar a rigidez.
- Rodas manuais de embreagem no eixo X, Y.
- Bomba e reservatório automáticos de lubrificação de óleo.

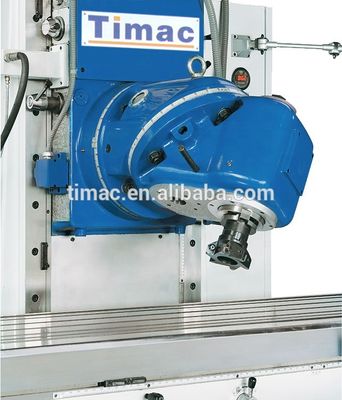

- Cabeça universal gira para posição horizontal.
Introdução à estrutura principal:
- Largo leito de máquinas, larga coluna, além de alto peso intrínseco - Pacote de potência para usinagem de peças grandes e capacidade de remoção de chips pesados.
- Um projeto de coluna de caixa extremamente rígido e de grande porte, feito de ferro fundido de qualidade superior, fornece uma base sólida para resultados de trabalho ideais.
- As guias extremamente largas garantem a máxima estabilidade e precisão em cargas elevadas.
- Extra long table travel distance(1500mm) and large table setup area (2100x500mm) allow machining of large single parts or interactive machining of several parts - to give you a leading edge over your competition.
- Ampla faixa de velocidade do fuso de 40 a 1600 rpm.
- Alimentação linear e cruzada infinitamente variável.
- Painel de controlo num longo braço de extensão que pode ser idealmente posicionado pelo operador.
Parâmetro técnico:
| Especificações | BM715 | |
| Tabela | Tamanho da tabela | 2100x500 mm |
| T número de ranhuras/largura/distância | 4-20-100 mm | |
| Carga máxima da mesa | 2000 kg | |
| Intervalo de usinagem | Viagem longitudinal (eixo X) | 1500 mm |
| Viagem transversal (eixo Y) | 670 mm | |
| Viagem vertical (eixo Z) | 670 mm | |
| Fusão principal | Espinhas cónicas | ISO50 7:24 |
| Passo de velocidade do fuso | 12 passos, 40-1600 rpm ((60HZ) 12 passos, 35-1345 rpm ((50HZ) | |
| Distância entre o eixo do fuso e a superfície da coluna | 610 mm | |
| Distância entre o nariz do fuso e a superfície da mesa | 0-670 mm | |
| Alimentação | Alimentação longitudinal/cruzada | 20-1800 mm/min (variavel) |
| Alimentação vertical | 10-900 mm/min (variavel) | |
| Velocidade rápida longitudinal/transversal | 3500 mm/min | |
| Vertical Rapid Traverse | 1750 mm/min | |
| Potência do motor | Motor principal | 7.5 kw |
| Motor de alimentação | 2 kw | |
| Motor de elevação para cabeçote | 2 kw | |
| Motor do líquido de arrefecimento | 550 w | |
| Outros | Dimensão do pacote | 2280x2280x2820 mm |
| Dimensão global | 3300x2380x2750 mm | |
| N.O/G.O. | 7300/8000 kg | |
Acessórios padrão:
•ISO50 Conjunto de chuques de fresagem ((8pcs); •ISO50 Arco de fresagem ((φ40 mm);

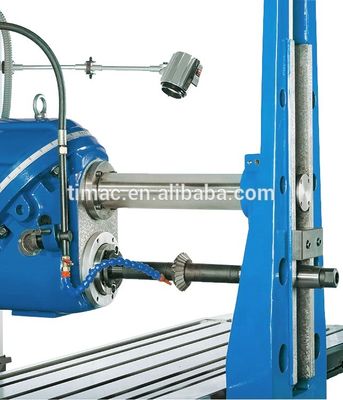

•Arco de fresagem horizontal ((φ32 mm); •Suportes horizontais para o arco de fresagem;
•Desenhar barra;•724 Manga estreita;
•Lâmpada de quartzo;•Caixa de ferramentas;
•Pistola de óleo;•Parafusos de fundação;
•Ferradura hexagonal interna;•Chave inglesa de duas cabeças;
•Componentes elétricos normalizados CE;•Manual de operação (edição em inglês);
Acessórios opcionais:
• 3 eixos DRO; • para eixos X e Y, para eixos X e Y, para eixos X e Y;
• Vírus da máquina 200 mm; • Cabeça divisória universal;
• Mesa giratória de 500 mm; • Proteção do eixo (proteção dos olhos);
