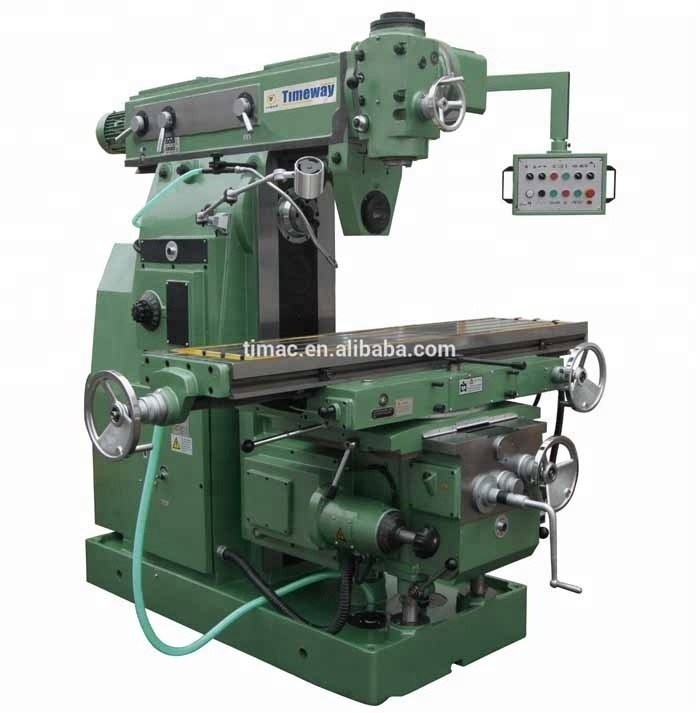

Máquina de moagem universal de tipo joelho com cabeça de moagem giratória
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timac |
| Número do modelo: | USN320 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $25,500.00/sets >=2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 1000 conjuntos por ano |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 1000 | Capacidade de usinagem: | Carga média |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 300 | Viagem da mesa (Z) (mm): | 410 |
| Espinha Taper: | nt40 | Intervalo de velocidade do fuso (rpm): | 30 - 1500 rpm |
| Tipo: | Vertical | Voltagem: | como requisito |
| Dimensão ((L*W*H): | 2327 x 1792 x 2000 mm | Peso (kg): | 3500 |
| Garantia: | Um ano | Principais pontos de venda: | Alta produtividade |
| Tipo de comercialização: | Produto ordinário | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior | Tipo de máquina: | Máquina de moagem de cabeça giratória universal |
| Tamanho da mesa de trabalho: | 1320x320 mm | Capacidade de carga máxima: | 550 kg |
| Velocidade vertical do eixo: | 52-1400 rpm (12 passos) | Velocidade do eixo horizontal: | 30-1500 rpm ((18 passos) |
| Espinha Taper: | 7:24 | Viagens no eixo X: | 800 mm |
| Curso da Y-linha central: | 300 mm | Eixo Z Viagem: | 410mm |
| Número de eixos: | 3 | Condição: | Novos |
| Localização da sala de exposição: | Algéria, África do Sul, Ucrânia, Quirguistão, Malásia, Austrália, Canadá, França, Brasil, Peru | Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábricas de fabricação, fábricas d |
| Componentes essenciais: | Outros rolamentos, motores, caixas de engrenagens | Porto: | Porto da China |
Descrição de produto
Máquina de fresagem universal de joelho com cabeça de fresagem giratória
USN320 USN420
Características:
Esta sérieMáquina de moagem universal instalar umcabeça giratória de fresagemA máquina de fresagem universal do tipo joelho.moagem giratóriaManteiga de cabeça para combinar a direção do movimento, também pode ser usado para fresagem bevel, perfuração, reaming ou fino de perfurar e processamento inclinado buraco raso.
1.Montado com diferentes máquinas de moagem de face, máquinas de moagem cilíndrica, máquinas de moagem lateral, máquinas de moagem de ângulo e máquinas de moagem em forma, brocas, brocas,A máquina é adequada para processar planos, superfícies inclinadas, ranhuras, furos de ângulo arbitrário, engrenagens e peças de trabalho diversas.
2AdaptadoCom acessórios opcionais, tais como cabeça divisória e mesa giratória, a máquina pode ser aplicada a processamento versátil.
A direcção do movimento é alterada através de uma embreagem mecânica.embreagem mecânica em vez de embreagem magnética para proteger as peças da máquina e os componentes elétricos e prolongar a vida útil.
3.Sistema completo de refrigerante e lubrificação.
4.O DRO é opcional.
Parâmetro técnico:
| Especificações | Unidade | USN320 | USN420 |
| Capacidade | |||
| Mesa de trabalho ((largura × comprimento) | mm | 1320×320 | 1800×420 |
| Espaços em T | mm | 3×18 | 3×18 |
| Distância entre t faixas | mm | 80 | 90 |
| Carregamento máximo da mesa de trabalho | Quilos | 550 | 800 |
| Viagens | |||
| Eixo X (manual/potência) | mm | 800/780 | 1200/1180 |
| Eixo Y (manual/potência) | mm | 300/280 | 360/3500 |
| Eixo Z (manual/potência) | mm | 410/400 | 470/450 |
| Espinha | |||
| Fundição vertical do fuso |
| 7:24, ISO40# | 7:24, iso40# |
| Fundição horizontal do fuso |
| 7:24, ISO50# | 7:24, iso50# |
| Diâmetro do buraco do fuso vertical |
| Φ20 | Φ20 |
| Diâmetro do buraco do fuso horizontal |
| Φ29 | Φ29 |
| Diâmetro do rolamento frontal do eixo vertical |
| Φ95 | Φ95 |
| Diâmetro do rolamento frontal do fuso horizontal |
| Φ100 | Φ100 |
| Passos verticais da velocidade do fuso |
| 12 | 12 |
| Faixa de velocidade vertical do fuso | r/min | 52-1400 | 52-1400 |
| Escalões horizontais com fuso |
| 18 | 18 |
| Faixa de spindle sped horizontal | r/min | 30 a 1500 | 30 a 1500 |
| Alimentos para animais | |||
| Etapas da velocidade de alimentação |
| 18 | 18 |
| Faixa de velocidade de alimentação:X longitudinal | mm/min | 15-750 | 22-1100 |
| Intervalo de velocidade de alimentação:Cross Y | mm/min | 15-750 | 22-1100 |
| Intervalo de velocidade de alimentação:Vertical Z | mm/min | 5.7-280 | 8.3-410 |
| Intervalo de alimentação rápida:X longitudinal | mm/min | 2250 | 2400 |
| Intervalo de alimentação rápida:Cross Y | mm/min | 2250 | 2400 |
| Intervalo de alimentação rápida:Vertical z | mm/min | 844 | 900 |
| Fonte de alimentação | |||
| Potência do motor principal | kW | 7.5 | 11 |
| Velocidade de rotação do motor principal | r/min | 960 | 960 |
| Potência do motor de alimentação | kW | 1.5 | 3 |
| Velocidade de rotação do motor de alimentação | r/min | 960 | 1420 |
| Potência da bomba de refrigerante | kW | 0.12 | 0.12 |
| Velocidade de rotação da bomba de refrigerante | L/min | 2760 | 2760 |
| Potência do motor da cabeça de fresagem vertical | kW | 3 | 3 |
| Velocidade de rotação do motor da cabeça de fresagem vertical | r/min | 1420 | 1420 |
| Outros | |||
| Ângulo de rotação da mesa |
| ± 45° | ± 45° |
| Ângulo de rotação da cabeça de fresagem universal |
| 360° | 360° |
| Distância entre a face horizontal do fuso e a mesa de trabalho | mm | 30-440 | 30 a 500 |
| Distância do centro do fuso horizontal até ao braço | mm | 155 | 201 |
| Distância entre a face vertical do fuso e o centro do fuso horizontal | mm | 15 a 95 | 60 a 140 |
| Viagem vertical do eixo vertical | mm | 80 | 80 |
| Dimensão da máquina | mm | 2327×1792×2000 | 2522 × 2262 × 2210 |
| Peso da máquina | Quilos | 3500 | 5300 |
