3 eixos TIMEWAY H/V cabeça de moinho torre de moagem máquina TM500 com tensão personalizável
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Certificação: | CE, ISO9001:2008 |
| Número do modelo: | TM500 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $6,750.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (fumigada) |
| Habilidade da fonte: | 140 conjuntos por mês |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 600 | Capacidade de usinagem: | Carga pesada |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 300 | Viagem da mesa (Z) (mm): | 280 |
| Espinha Taper: | ISO40 | Intervalo de velocidade do fuso (rpm): | 80 - 5440 |
| Tipo: | Vertical | Potência do motor do fuso ((kW): | 2.2 |
| Voltagem: | A pedido do cliente | Dimensão ((L*W*H): | 1700*1500*2150 mm |
| Peso (kg): | 1600 | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Serviço pós-garantia: | Apoio em linha |
| Localização do serviço local: | Roménia, África do Sul, Brasil, Indonésia, Rússia | CNC ou não: | Normal |
| Serviço pós-venda prestado: | Apoio em linha | Máquina de trituração: | máquinas-ferramentas |
| Potência ((KW): | 2.2 ((V), 2.2 ((H) | Peso ((Kg): | 1600 |
| Localização da sala de exposição: | Roménia, África do Sul, Brasil, Indonésia, Rússia | Número de eixos: | 3 |
| Condição: | Novos | Indústrias aplicáveis: | Fabricação |
| Curso da tabela (milímetros): | 600X300X280 | Porto: | Porto de Qingdao |
Descrição de produto

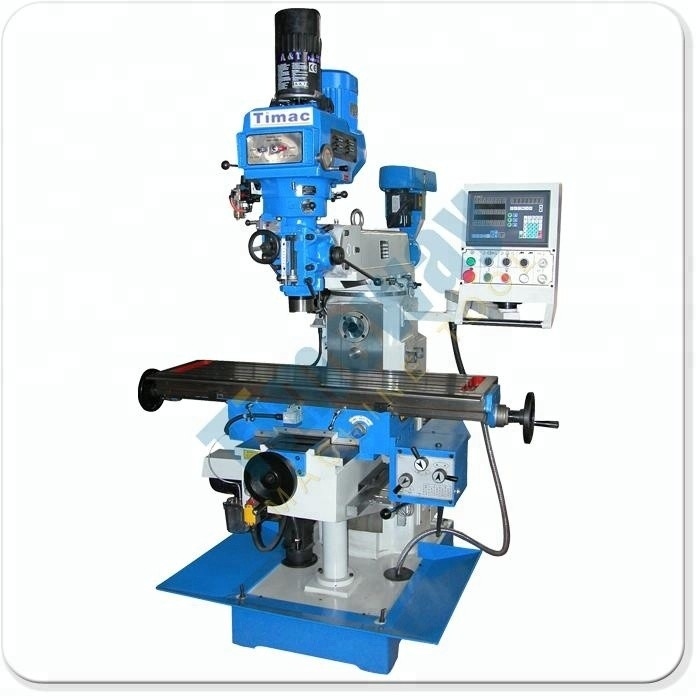

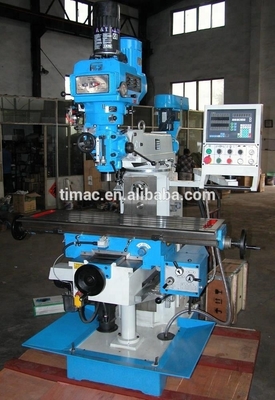

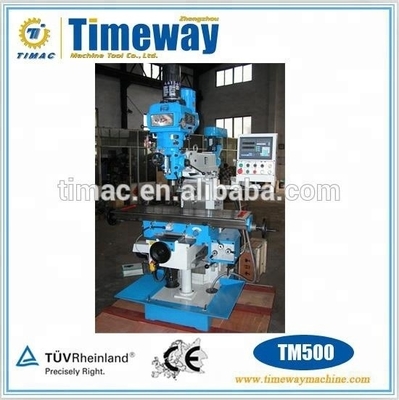

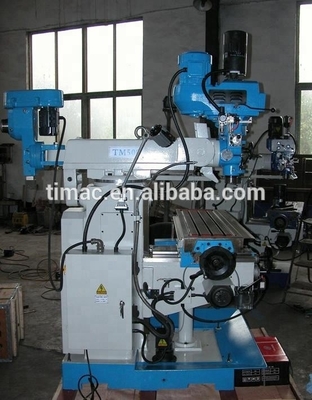

Máquina de fresagem de torres de alimentação automática de cabeça H/V TM500
Características:
Máquina de moagem de torres

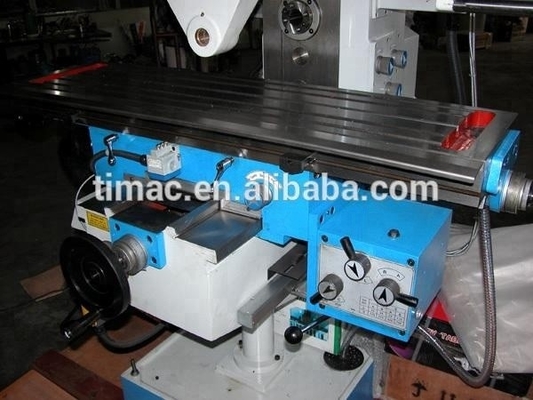

1. superfície de mesa endurecida e moída;
2- alimentação automática nos eixos X e Y, subida e descida motorizadas da mesa no eixo Z;
3. Mancha do fuso pode tocar, alimentação automática com 3 velocidades;

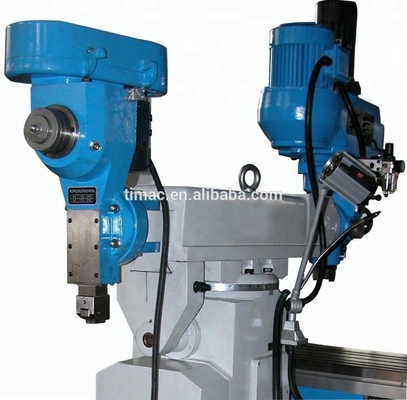

4. Rotação da cabeça ± 90° da direita para a esquerda, inclinação ± 45° da frente para trás (TM500)
5. Paragem da profundidade de perfuração com visualização da medição;
6. Direcção de coluna retangular com elevada estabilidade (TM600, TM700, TM800)
Parâmetro:
Modelo | Unidade | TM500 | TM600 | TM700 | TM800 |
Tamanho da tabela | mm | 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
Espinhas cónicas
| ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
Diâmetro da pena | mm | 95 | 120 | 120 | 120 |
Distância entre o fuso e a mesa | mm | 9 ± 0-370 | 90 a 490 | 90 a 490 | 135-535 |
Distância da horizontal Fuso para mesa | mm
| 0-280 | 0 a 400 | 0 a 400 | 230 |
Distância entre o spin dle e a coluna | mm | 200-700 | 200-700 | 200-700 | 200-700 |
Velocidade do fuso
| RPM
| (16 passos) 80-5440 ((V), (12 passos) 40-1300 ((H)
| (16 passos) 70-7200 ((V), (12 passos) 40-1300 ((H)
| (16 passos) 70-7200 ((V), (12 passos) 40-1300 ((H)
| (16 passos) 70-7200 ((V), (12 passos) 60-1800 ((H)
|
Viagem do eixo | mm | 127 | 145 | 145 | 145 |
Alimento para penas
| mm
| (3 passos) 0.15,0.08,0.25 | (3 passos) 0.4,0.08,0.15 | (3 passos) 0.4,0.08,0.15 | (3 passos) 0.4,0.08,0.15 |
Capacidade máxima de perfuração da alimentação automática | mm
| 10 | 10 | 10 | 10 |
Cabeça giratória ((direita para esquerda) | ± 90° | ± 90° | ± 90° | ± 90° | |
Inclinação da cabeça (de frente para trás) | ± 45° | ||||
Viagem de mesa ((Longitudinal/Cross/Vertical) | mm
| 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
Velocidade de alimentação dos eixos X e Y | mm/min | 22-555 | 22-555 | 22-555 | 22-555 |
Velocidade de alimentação rápida dos eixos X e Y | mm/min | 1080 | 1080 | 1080 | 1080 |
Eixo Z velocidade de elevação rápida | mm/min | 590 | 590 | 590 | 590 |
Eixo Z, potência do motor de elevação rápida | w | 750 | 750 | 750 | 1100 |
Peso máximo da peça de trabalho | Quilos | 300 | 300 | 300 | 400 |
T slot ((n.o./largura/distância) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
Motor principal | kW | 2.2 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 ((V), 4 ((H) |
Motor de accionamento automático dos eixos X e Y | w | 750 | 750 | 750 | 750 |
Potência da bomba de refrigerante | w | 40 | 40 | 40 | 90 |
Dimensão global | mm | 1700x1500x2150 | 1700x1500x2270 | 1780x1500x2270 | 2220x1790x2360 |
N.W./G.W. | Quilos | 1450/1600 | 1550/1650 | 1650/1750 | 2450/2650 |
*** Padrão:
5HP Taiwan fabricado cabeça de fresagem tipo polea passo, Mill chuck&collets, barra de tração, vise da máquina, arbor horizontal do moinho, sistema de refrigerante, lâmpada de trabalho, motor de elevação de mesa, painel convergente, chave inglesa,fechadura, manga central, alça giratória, placa de recolha de óleo, manual de funcionamento ((edição em inglês).
*** Opcional:
DRO de três eixos
Cabeça de fresagem de 5 CV fabricada em Taiwan, de velocidade variável (sem passo)
Barra de extração de energia do ar
58 peças
Cabeça divisória universal
Tabela rotativa
Pacote: Paleta de madeira e tampa de plástico (norma)
ou caixa de madeira compensada (opcional)
Tamanho da embalagem:
Uma peça numa caixa: 114x122x222CMN.W./G.W.: 850/1050KGS
Duas peças numa caixa:114x122x222cmN.W./G.W.: 1700/1900KGS
Contêiner carregado:3 conjuntos / 20'GP
