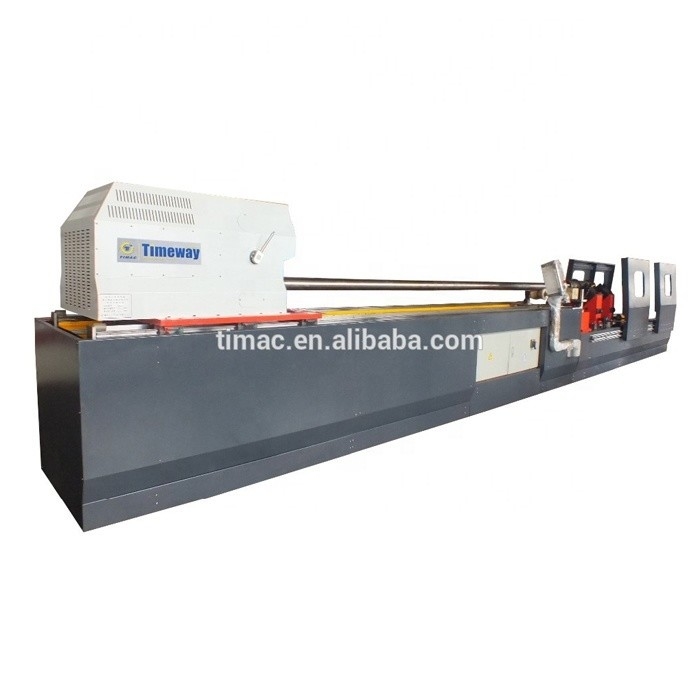

Profundidade máxima de afinação de 1000-15000mm DHK-800 Máquina de afinação de buracos profundos CNC
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Pacote padrão de navegabilidade ou de acordo com as exigências do cliente |
| Habilidade da fonte: | 200 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Indústrias aplicáveis: | Fabricação de máquinas | Localização da sala de exposição: | Turquia, Alemanha, Peru, Tailândia, Chile, África do Sul, Malásia, Austrália |
|---|---|---|---|
| Inspecção de saída por vídeo: | Fornecido | Relatório de ensaio da máquina: | Fornecido |
| Tipo de comercialização: | Produto ordinário | Garantia dos componentes principais: | 1 ano |
| Componentes essenciais: | Motor | Condição: | Novos |
| CNC ou não: | CNC | Voltagem: | 380 V/50 Hz |
| Dimensão ((L*W*H): | Como situação real | Peso (kg): | 6000 |
| Potência (kW): | 11 | Principais pontos de venda: | Automático |
| Garantia: | 1 ano | Cores: | De acordo com o cliente exija |
| Intervalo de diâmetro de afinação: | 100-500mm | Profundidade máxima de afinação: | 1000-15000 mm |
| Altura do centro do fuso: | 500 mm | Diâmetro de fixação da peça: | 100-650 mm |
| Intervalo de velocidade do fuso da caixa de afinação: | 10-250 rpm | Intervalo de velocidade de alimentação: | 1-20m/min |
| Sistema CNC: | Delta de Taiwan ou outros | Tipo de máquina: | Estrutura horizontal |
| Máquina especial: | De acordo com a exigência especial do cliente | Porto: | Porto da China |
Descrição de produto
Máquina de afinar cilindros CNC pesada para buracos profundos

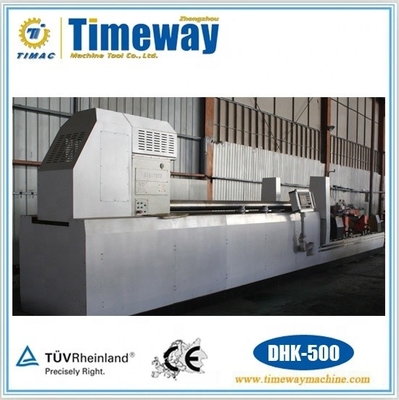

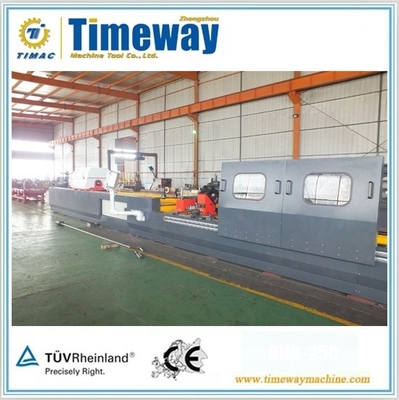

DHK-350 DHK-500 DHK-800
Principais perspectivas
Resumo
Resumo da máquina
- A série CNC máquina de afiar buracos profundos é a máquina dedicada para afiar e polir buracos profundos.é uma máquina de processamento de buracos profundos ideal com alta precisão e alta eficiência.
- O tipo de versão modificada da máquina pode ser projetado de acordo com as diferentes demandas.posicionamento e quantificação no processo de produçãoCom o desenvolvimento da máquina de afiar abrasiva e automatizada de alto desempenho, a gama de aplicações de afiar ficará cada vez mais ampla.
Principal desempenho
Desempenho e características
- A máquina adota o modo de peça fixa, cabeça de afiar giratória e recíproca.cilindro de ar, corpo quadrado, peça com eixo rotativo e placa de flange, etc.

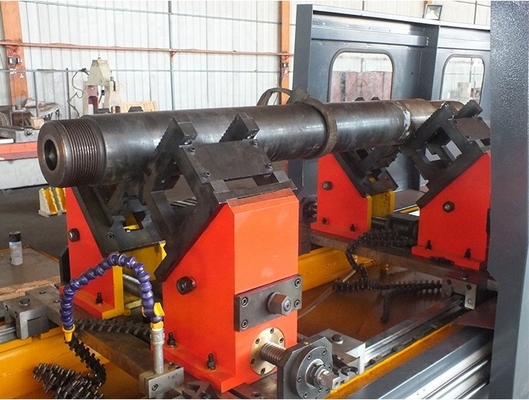

- A peça de trabalho é fixada por suporte de tipo V e bloqueio de cadeia.Frequência de reciprocidade e distância de afinação. É adequado para produção em massa ou produção de manutenção única. A máquina seleciona o sistema de controle Taiwan Delta com tela sensível ao toque interface homem-máquina.
- A rugosidade da superfície é de até Ra 0,2 μm e a redondeza é inferior a 0,03 mm, a tolerância ao buraco é de até IT7 ou superior.
- Aplicando-se o óleo especial para o arrefecimento, a área de trabalho é quase não deformada e é até a maior precisão no tamanho e geometria com um excelente acabamento da superfície.O afiado é o importante método de processamento de buraco interno preciso e buraco longo, que tem uma elevada eficiência.
- Há a textura de cruzamento na superfície da pedra oleosa, é bom para a proteção do filme lubrificante, e evitar efetivamente ocorrendo de areia incorporada.

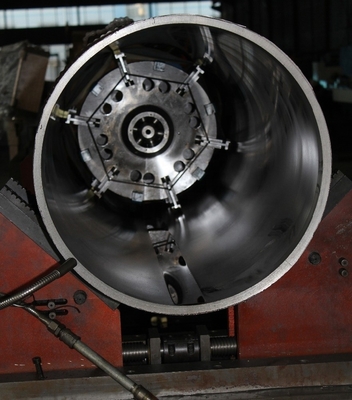

O gráfico da parte real

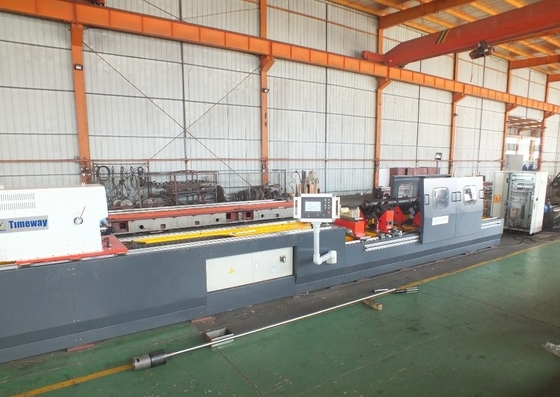

Estrutura principal: corpo do leito, caixa de cabeça de afinação, gabinete elétrico, painel operacional, dispositivo de fixação tipo V, proteção, roda de guia da barra de afinação, trilho de guia linear.
Lista de especificações
Parâmetros técnicos
| Especificações | Unidades | DHK-350 | DHK-500 | DHK-800 |
| Intervalo de diâmetro de afinação | mm | Φ80-Φ350 | Φ100-Φ500 | Φ350-Φ800 |
| Profundidade máxima de afinação | mm | 1000 a 15000 | 1000 a 15000 | 1000 a 15000 |
| Altura do centro do fuso | mm | 350 | 500 | 650 |
| Intervalo de velocidade do fuso da caixa de barras de afiar | r/min | 20-200 ((Stepless) | 10-250 (sem passo) | 20-250 (sem passo) |
| Diâmetro de fixação da peça de trabalho | mm | Φ100-Φ420 | Φ100-Φ650 | Φ400-Φ1000 |
| Intervalo de velocidade de travagem do carro | m/min | 1-20 ((Simples) | 1-20 ((Simples) | 1-20 ((Simples) |
| Fluxo da bomba de arrefecimento | L/min | 100 | 150 | 200, AB 50 |
| Volume do reservatório de óleo do sistema de arrefecimento | L | 300 | 300 | 500 |
| Pressão de expansão da cabeça de afinar | MPa | 0.3-4 ((Variável) | 0.3-4 ((Variável) | 0.3-4 ((Variável) |
| Potência do motor do fuso da caixa de barras de afiar | kW | 11 (AC servo) | 11 (AC servo) | 15 (AC servo) |
| Potência do motor recíproco | kW | 5.5 (servo CA) | 4.5 (servo CA) | 5.5 (servo CA) |
| Motor de fixação e de expansão Potência da cabeça de afinar | kW | 0.75 (servo AC) | 0.75 (servo AC) | 0.75 (servo AC) |
| Potência do motor da bomba de arrefecimento | kW | 2.2 | 2.2 | 2.2 |
Imagens detalhadas
Embalagem e transporte
- Primeiro embalado por um pano à prova d'água e depois numa caixa de madeira.
- Algumas peças podem precisar ser retiradas e embaladas em uma caixa de madeira.
- De acordo com as diferentes exigências do cliente, podemos adotar diferentes embalagens.
Seja máquina de afinação de buracos profundos CNC ou máquina de perfuração e perforação de buracos profundos CNC ou máquina de polir rolos de esquiamento de buracos profundos CNC, todos usamos os mesmos Pacotes padrão.
