Potência DB-350 Normal cilindro horizontal Máquina de perfuração e perfuramento de buracos profundos com 450mm Spindle Center Height
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC, TIMEWAY |
| Certificação: | CE ISO9001 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $150,000.00/sets 1-1 sets |
| Detalhes da embalagem: | Pacote padrão de navegabilidade ou de acordo com as exigências do cliente |
| Habilidade da fonte: | 250 conjuntos por ano |
|
Informação detalhada |
|||
| Condição: | Novos | Tipo: | Máquina de perfuração do banco |
|---|---|---|---|
| Diâmetro de Máximo Perfuração (milímetros): | 350 | Intervalo de velocidade do fuso (rpm): | 60 - 1000 rpm |
| CNC ou não: | Normal | Voltagem: | 220/380V |
| Potência (kW): | 30 | Peso (kg): | 9 000 kg |
| Garantia: | 1 ano | Principais pontos de venda: | Alta produtividade |
| Localização da sala de exposição: | Canadá, Alemanha, Indonésia, Emirados Árabes Unidos, África do Sul, Malásia, Austrália | Indústrias aplicáveis: | Lojas de materiais de construção, fábricas de manufatura, oficinas de reparação de máquinas, fábrica |
| Tipo de comercialização: | Novo produto 2020 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Componentes essenciais: | Rolamento, bomba, engrenagem, motor | Intervalo de diâmetro do furo: | 60-350mm |
| Escala de furo do diâmetro: | 30-100 mm ((Para a série do tipo A) | Profundidade máxima de perforação: | 1000-15000 mm |
| Altura do centro do fuso: | 450 mm | Diâmetro de fixação da peça: | 120-450 mm |
| Intervalo de velocidade do eixo da cabeça: | 60-1000 rpm (12 passos) | Espinha Taper: | 1:20 |
| Potência do motor principal: | 30 kW | Potência: | De potência superior a 60 kW |
| Porto: | Porto da China | ||
Descrição de produto

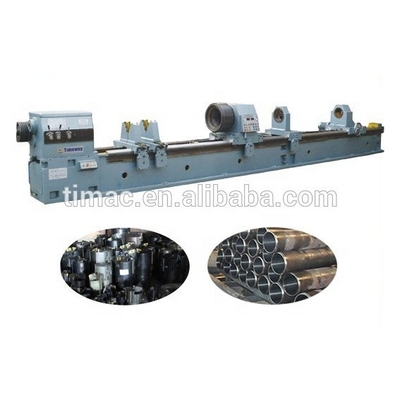

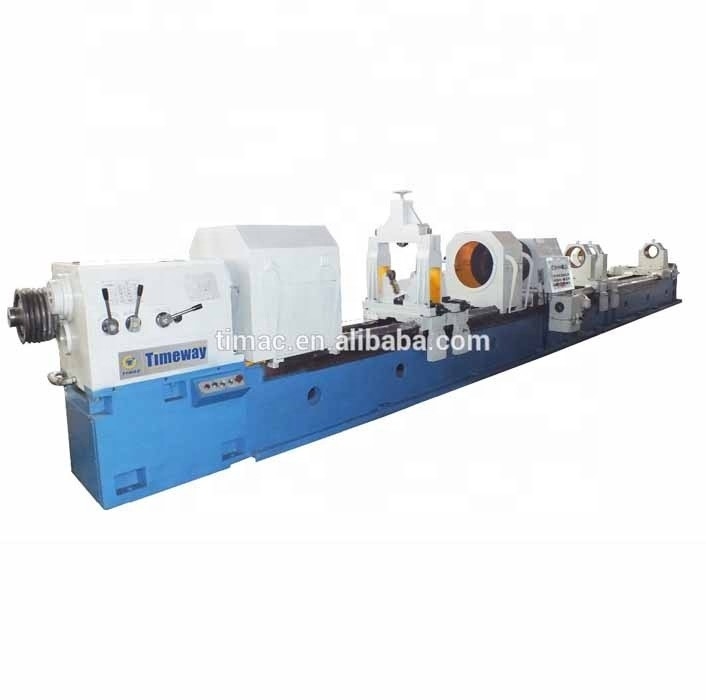

Máquina de perfuração e perfuração de buracos profundos de cilindro horizontal normal
DB-350 DB-350A
Principais perspectivas
Resumo
Resumo da máquina
- Esta máquina é especialmente concebida para o processamento por furos profundos de peças de trabalho cilíndricas.
- Ele pode realizar diferentes processamentos, como perfuração, perforação, expansão e polir de rolos, etc. Além de usinagem através de buracos, ele também pode processar buracos de passo e buracos cegos.
- A máquina-ferramenta é adequada para a produção de cilindros especiais, cilindros de carvão, máquinas hidráulicas, tubos de caldeira de alta pressão, petróleo, militar, eletricidade e espaço aéreo, etc.
Principal desempenho
Desempenho e características
- O processo adota o modo de rotação da peça de trabalho e alimentação das ferramentas, se necessário a ferramenta pode também ser rotativa.
- O fluido de corte atinge a área de corte por meio de um dispositivo de alimentação de óleo ou através da extremidade da barra de perfurador, a remoção de chips adota o tipo BTA.
- A máquina pode ser equipada com caixa de perfuração, alcançando rotação dupla de peça de trabalho e ferramentas, e a ação única também está disponívelpara satisfazer as diferentes demandas de processamento.Nas condições de rotação de menor velocidade da peça de trabalho, a eficiência e a qualidade do processamento podem ser garantidas.
- A máquina tem uma ampla aplicação de acordo com diferentes demandas de processamento.
- O DB-350 está equipado com caixa de cabeça de trabalho, mas não está equipado com caixa de perforação ou caixa de perfuração;Aadicionar à caixa de perfuração ou caixa de perfuração com base no DB-350, assimmaior eficiênciaMáquinas de corte de buracos profundos para peças cilíndricas.
Lista de especificações
Parâmetros técnicos
| Especificações | Unidades | DB-350 | DB-350A |
| Intervalo de diâmetro da perfuração | mm | / | Φ30-Φ100 |
| Intervalo de diâmetro do perfurador | mm | Φ60-Φ350 | Φ60-Φ350 |
| Intervalo de profundidade de entorpecimento | mm | 1000 a 15000 | 1000 a 15000 |
| Diâmetro de fixação da peça de trabalho | mm | 120 a 450 | 120 a 450 |
| Altura do centro do fuso | mm | 450 | 450 |
| Diâmetro do buraco do eixo da cabeça. | mm | Φ75 | Φ75 |
| Diâmetro do buraco do fuso frontal. | mm | Φ85 1:20 | Φ85 1:20 |
| Faixa de velocidade do fuso | r/min | 60-1000 (12 passos) | 60-1000 (12 passos) |
| Furo do fuso da caixa de perfuração | mm | / | Φ75 |
| Furo cônico dianteiro da caixa de perfuração | mm | / | Φ85 1:20 |
| Faixa de velocidade da caixa de perfuração | r/min | / | 40-670 (12 passos) |
| Intervalo de velocidade de alimentação (sem passo) | mm/min | 5-2000 (sem passo) | 5-2000 (sem passo) |
| Velocidade rápida do carro de alimentação | m/min | 2 | 2 |
| Potência do motor principal | kW | 30 | 30 |
| Potência do motor da bomba hidráulica | kW | 1.5 | 1.5 |
| Potência do motor de transporte rápido | kW | 3 | 3 |
| Torque do motor de alimentação | N.m | 36 | 36 |
| Potência do motor da bomba de arrefecimento | kW | 5.5 (4 grupos) | 5.5 (4 grupos) |
| Pressão nominal do sistema de arrefecimento | MPa | 2.5 | 2.5 |
| Fluxo do sistema de arrefecimento | L/min | 100, 200, 300, 400 | 100, 200, 300, 400 |
| Pressão nominal do sistema hidráulico | MPa | 6.3 | 6.3 |
| Força axial máxima do alimentador de óleo | CN | 6.3 | 6.3 |
| Força máxima de aperto do alimentador de óleo | CN | 20 | 20 |

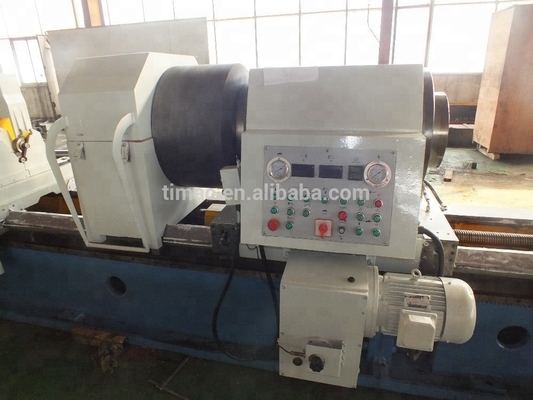

Imagens principais

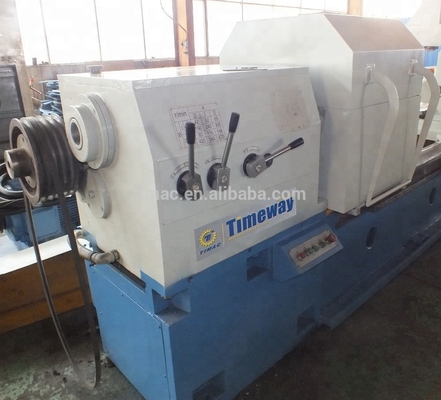

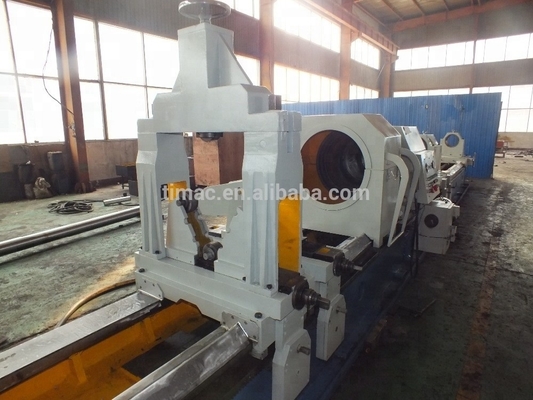

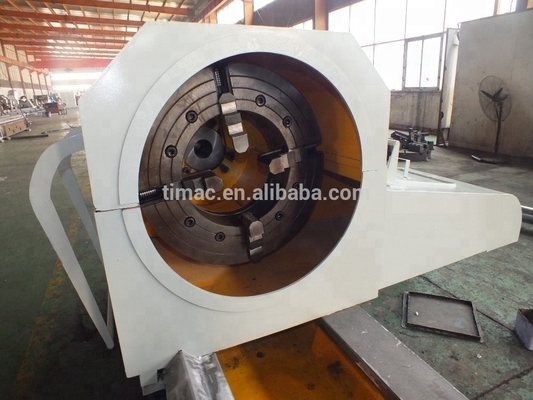

A máquina consiste em corpo de cama, cabeça, caixa de perfuração e de perfuramento (opcional), corpo de rodapé, carro de alimentação, alimentador de óleo, sistema de arrefecimento, dispositivo de remoção de chips, repouso constante, sistema hidráulico,suporte de barra aborrecida, motor e sistema elétrico, etc.
Embalagem e transporte
- Primeiro embalado por um pano à prova d'água e depois numa caixa de madeira.
- Algumas peças podem precisar ser retiradas e embaladas em uma caixa de madeira.
- De acordo com as diferentes exigências do cliente, podemos adotar diferentes embalagens.
Seja máquina de afinação de buracos profundos CNC ou máquina de perfuração e perforação de buracos profundos CNC ou máquina de polir rolos de esquiamento de buracos profundos CNC, todos usamos os mesmos Pacotes padrão.
