Máquina de perfuração de buracos profundos CNC de 100 mm para cilindro hidráulico
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC, TIMEWAY |
| Certificação: | CE ISO9001 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Pacote padrão de navegabilidade ou de acordo com as exigências do cliente |
| Habilidade da fonte: | 300 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Condição: | Novos | Tipo: | Máquina de perfuração do banco |
|---|---|---|---|
| Diâmetro de Máximo Perfuração (milímetros): | 100 | Intervalo de velocidade do fuso (rpm): | 20 - 1200 rpm |
| CNC ou não: | Normal | Voltagem: | 220/380V |
| Potência (kW): | 30 | Peso (kg): | 9 000 kg |
| Garantia: | 1 ano | Principais pontos de venda: | Alta precisão |
| Localização da sala de exposição: | Estados Unidos, França, Brasil, Indonésia, África do Sul, Cazaquistão | Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábrica de alimentos e bebidas, us |
| Tipo de comercialização: | Novo produto 2020 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Componentes essenciais: | Rolamento, bomba, engrenagem, motor | Escala de furo do diâmetro: | 30 a 60 mm |
| Intervalo de diâmetro do furo: | 40-125 mm | Intervalo de profundidade de entorpecimento: | 500-8000 mm |
| Diâmetro de fixação da peça: | 40-200 mm | Intervalo de velocidade do eixo da cabeça: | 20 a 1200 rpm |
| Altura do centro do fuso: | 300 mm | Espinha Taper: | 1:20 |
| Sistema CNC: | Sistema SIEMENS ou outro sistema CNC | Peso: | Como situação real |
| Porto: | Porto da China | ||
Descrição de produto

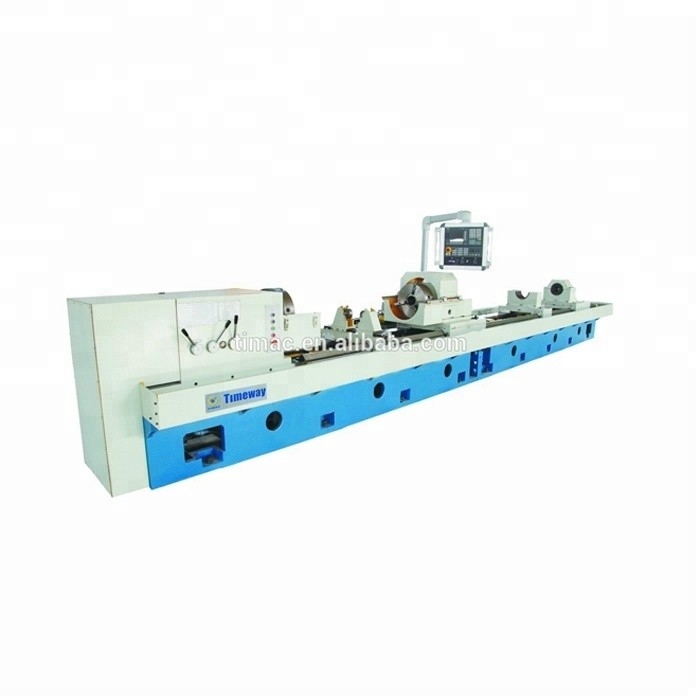

Máquina de perfuração e perfuramento de buracos profundos horizontais CNC
DBK-100 DBK-100A
Principais perspectivas
Resumo
Resumo da máquina
- A máquina de perfuração e perforação de buracos profundos CNC é principalmente para o processamento de peça cilíndrica. Esta máquina pode realizar o processo de perfuração, perforação, expansão e polir de rolos, etc.
- A máquina está equipada com sistema CNC. Além de usinagem através de buraco, também pode processar buraco passo e buraco cego, etc.
- A máquina-ferramenta é adequada para a produção de cilindros especiais, cilindros de carvão, máquinas hidráulicas, tubos de caldeira de alta pressão, petróleo, militar, eletricidade e espaço aéreo, etc.
Principal desempenho
Desempenho e características
- A máquina de perfuração e perforação de buracos profundos da série adota o guia duplo retangular no corpo da cama, que é tratado por tecnologia de endurecimento e tem a excelente resistência ao desgaste.
- O dispositivo de protecção é instalado em torno da máquina para evitar salpicos e fugas de óleo.
- O sistema de alimentação e o alimentador de óleo adotam controle de servo motor e transmissão de engrenagem para garantir a segurança da ferramenta e da peça de trabalho, a máquina é fácil de operar e tem a boa rigidez.
- O motor do fuso utiliza um motor de frequência variável AC com regulação de velocidade sem passos.
- Aplica-se ao processo de perfuração e perfuração. Quando a máquina de perfuração adota a remoção de chips internos (tipo BTA), o óleo de corte é fornecido pelo alimentador de óleo para a área de corte,A ficha é descarregada através do buraco interno da barra de perfuração e é recolhida no recipiente de fichas localizado na parte traseira da máquina..
- A máquina é equipada com ferramenta composta de alta eficiência, a ferramenta de polir rolos de skiving pode ser expandida e retraída automaticamente,pode atingir um processamento de elevada eficiência para a produção de garrafas de óleo.
- Alemanha ferramenta WENAROLL pode ser escolhido, e o cliente também pode usar a ferramenta fabricada pela nossa empresa.
- O DBK-100 está equipado com caixa de cabeça de trabalho, mas não está equipado com caixa de perforação ou caixa de perfuração;DBK-100Aadicionar à caixa de perfuração ou caixa de perfuração com base no DBK-100, assimmaior eficiênciaMáquinas de corte de buracos profundos para peças cilíndricas.
Lista de especificações
Parâmetros técnicos
| Especificações | Unidades | DBK-100 | DBK-100A |
| Intervalo de diâmetro da perfuração | mm | Φ30-Φ60 | Φ30-Φ60 |
| Intervalo de diâmetro do perfurador | mm | Φ40-Φ125 | Φ40-Φ125 |
| Intervalo de profundidade de entorpecimento | m | 0.5-8 | 0.5-8 |
| Diâmetro de fixação da peça de trabalho | mm | Φ40-Φ200 | Φ40-Φ200 |
| Altura do centro do fuso | mm | 300 | 300 |
| Intervalo de velocidade de rotação do eixo da cabeça | r/m | 200 a 1200 | 200 a 1200 |
| Diâmetro do buraco do fuso | mm | Φ75 | Φ75 |
| Diâmetro do orifício cônico da parte frontal do fuso | mm | Φ85 1:20 | Φ85 1:20 |
| Potência do motor da cabeça | kW | Motor de frequência variável de 15 kW | |
| Potência do motor da caixa de perfuração | kW | - | 15 |
| Diâmetro do buraco do fuso da caixa de perfuração | mm | - | Φ75 |
| Furo cônico dianteiro da caixa de perfuração | mm | - | Φ85 1:20 |
| Faixa de velocidade da caixa de perfuração | r/min | - | 40-500 ((12 passos) |
| Intervalo de velocidade de alimentação (sem passo) | mm/min | 5-1500 (sem passo) | 5-1500 (sem passo) |
| Velocidade de movimento rápida do carro de alimentação | m/min | 3.2 | 3.2 |
| Potência do motor de alimentação | kW | 5.5 | 5.5 |
| Potência do motor rápido do carro de alimentação | kW | 3 | 3 |
| Potência do motor da bomba hidráulica | kW | 1.5 | 1.5 |
| Pressão de trabalho nominal do sistema hidráulico | MPa | 6.3 | 6.3 |
| Potência do motor da bomba de arrefecimento | kW | 5.5 (3 grupos) | 5.5 (3 grupos) |
| Pressão nominal do sistema de arrefecimento | MPa | 2.5 | 2.5 |
| Fluxo do sistema de arrefecimento | L/min | 100,200,300 | 100,200,300 |
| Sistema CNC | Siemens 808 ou KND | ||
Imagens principais

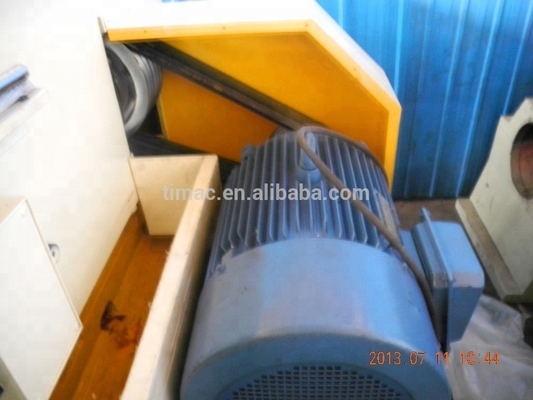

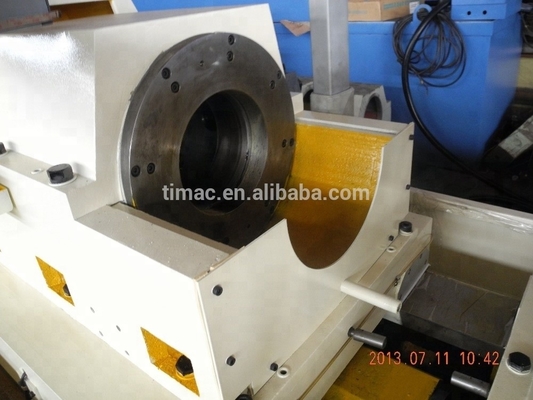

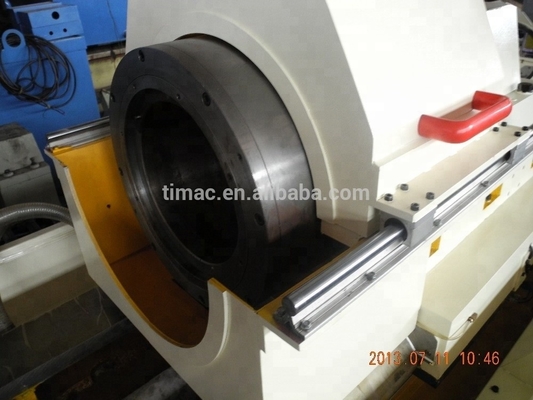

A máquina consiste em corpo de cama, cabeça, caixa de perfuração e de perfuramento (opcional), corpo de rodapé, carro de alimentação, alimentador de óleo, sistema de arrefecimento, dispositivo de remoção de chips, repouso constante, sistema hidráulico,suporte de barra aborrecida, sistema motor e elétrico, sistema CNC, etc.
Capa

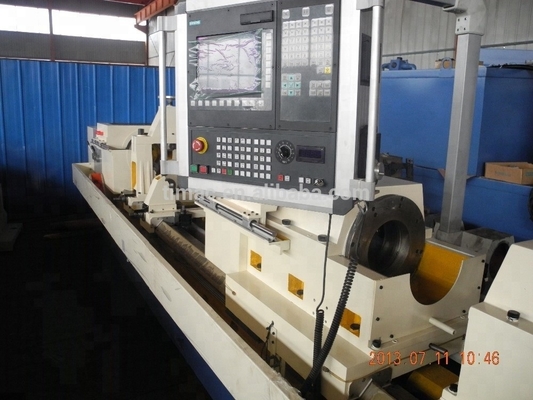

O sistema CNC é equipado com GSK ou SIEMENS ou FANUC ou outro sistema CNC.
Máquina de especificações diferentes com a figura real
| |
| |
Embalagem e transporte
- Primeiro embalado por um pano à prova d'água e depois numa caixa de madeira.
- Algumas peças podem precisar ser retiradas e embaladas em uma caixa de madeira.
- De acordo com as diferentes exigências do cliente, podemos adotar diferentes embalagens.
Seja máquina de afinação de buracos profundos CNC ou máquina de perfuração e perforação de buracos profundos CNC ou máquina de polir rolos de esquiamento de buracos profundos CNC, todos usamos os mesmos Pacotes padrão.
