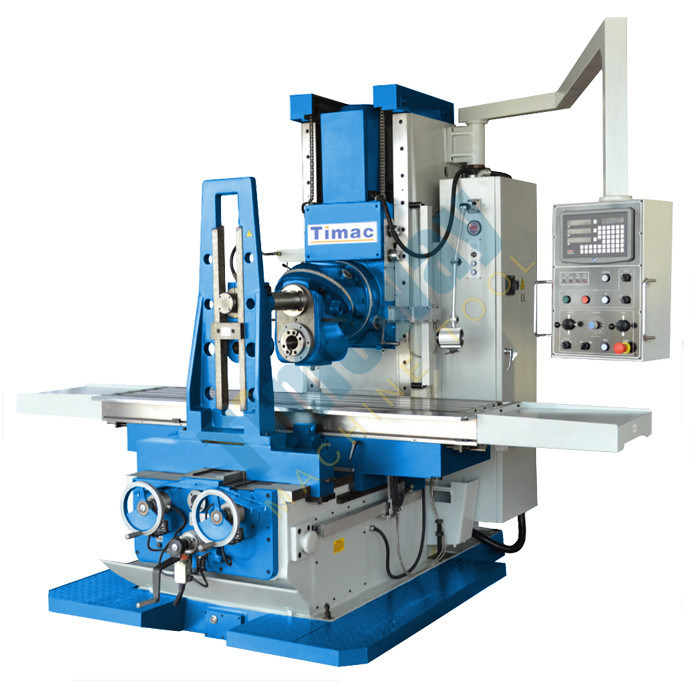

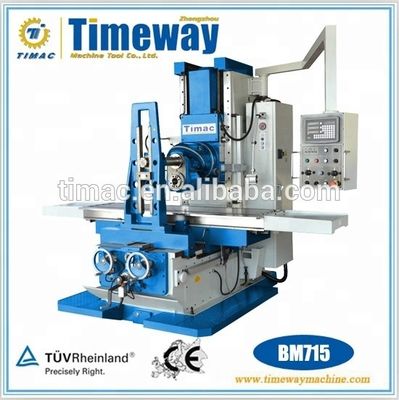

BM715 Máquina de fresagem universal com grande tamanho de cama e faixa de velocidade do fuso de 35-1345 rpm
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMEWAY |
| Certificação: | CE ISO9001 |
| Número do modelo: | BM715 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $59,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Viagem da mesa (X) (mm): | 1500 | Capacidade de usinagem: | Carga pesada |
|---|---|---|---|
| Viagem da mesa (Y) (mm): | 670 | Viagem da mesa (Z) (mm): | 670 |
| Espinha Taper: | ISO50 | Intervalo de velocidade do fuso (rpm): | 35 - 1345 rpm |
| Tipo: | Universais | Voltagem: | 380 V 50 Hz |
| Dimensão ((L*W*H): | 3300x2380x2750 mm | Peso (kg): | 7300 |
| Garantia: | 12 meses | Principais pontos de venda: | Alta precisão |
| Tipo de comercialização: | Produto quente 2019 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Cores: | Opitional | Tamanho da tabela: | 2100x500 mm |
| T-entalhes: | 4-20-100 mm | Max. Peso da peça de trabalho: | 2000 kg |
| Curso de X/Y/Z-Axis: | 1500/670/670 mm | Escala de velocidade do eixo: | 35-1345 rpm (12 passos) |
| Tipo de máquina: | Máquinas de moldagem de cama | Potência: | 7.5kw |
| Número de eixos: | 3 | Condição: | Novos |
| Indústrias aplicáveis: | Lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábricas, obra | Localização da sala de exposição: | Argentina, Argélia, Roménia, Malásia, Turquia, Itália, Alemanha, Peru, Rússia, Tailândia |
| Componentes essenciais: | Motor, motor, outro | Porto: | Porto da China |
Descrição de produto
Máquina de moagem universal de grande dimensão
BM715
Características:
- Os motores de alimentação por servo nos eixos X, Y e Z garantem resposta, precisão e alimentação consistente.
- Micro-interruptor na alça manual do joelho para segurança adicional do operador.
- Caixa de ferramentas e manual de operações.
- Parafuso de esferas X, eixo Y, proporcionando uma operação suave e precisa.
- Sistema de refrigeração e luz halogênica incluídos.
- A construção quadrada desliza para o eixo X, Z para maximizar a rigidez.
- Rodas manuais de embreagem no eixo X, Y.
- Bomba e reservatório automáticos de lubrificação de óleo.

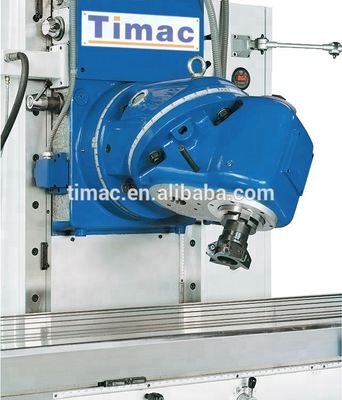

- Cabeça universal gira para posição horizontal.
Introdução à estrutura principal:
- Largo leito de máquinas, larga coluna, além de alto peso intrínseco - Pacote de potência para usinagem de peças grandes e capacidade de remoção de chips pesados.
- Um projeto de coluna de caixa extremamente rígido e de grande porte, feito de ferro fundido de qualidade superior, fornece uma base sólida para resultados de trabalho ideais.
- As guias extremamente largas garantem a máxima estabilidade e precisão em cargas elevadas.
- Extra long table travel distance(1500mm) and large table setup area (2100x500mm) allow machining of large single parts or interactive machining of several parts - to give you a leading edge over your competition.
- Ampla faixa de velocidade do fuso de 40 a 1600 rpm.
- Alimentação linear e cruzada infinitamente variável.
- Painel de controlo num longo braço de extensão que pode ser idealmente posicionado pelo operador.
Parâmetro técnico:
| Especificações | BM715 | |
| Tabela | Tamanho da tabela | 2100x500 mm |
| T número de ranhuras/largura/distância | 4-20-100 mm | |
| Carga máxima da mesa | 2000 kg | |
| Intervalo de usinagem | Viagem longitudinal (eixo X) | 1500 mm |
| Viagem transversal (eixo Y) | 670 mm | |
| Viagem vertical (eixo Z) | 670 mm | |
| Fusão principal | Espinhas cónicas | ISO50 7:24 |
| Passo de velocidade do fuso | 12 passos, 40-1600 rpm ((60HZ) 12 passos, 35-1345 rpm ((50HZ) | |
| Distância entre o eixo do fuso e a superfície da coluna | 610 mm | |
| Distância entre o nariz do fuso e a superfície da mesa | 0-670 mm | |
| Alimentação | Alimentação longitudinal/cruzada | 20-1800 mm/min (variavel) |
| Alimentação vertical | 10-900 mm/min (variavel) | |
| Velocidade rápida longitudinal/transversal | 3500 mm/min | |
| Vertical Rapid Traverse | 1750 mm/min | |
| Potência do motor | Motor principal | 7.5 kw |
| Motor de alimentação | 2 kw | |
| Motor de elevação para cabeçote | 2 kw | |
| Motor do líquido de arrefecimento | 550 w | |
| Outros | Dimensão do pacote | 2280x2280x2820 mm |
| Dimensão global | 3300x2380x2750 mm | |
| N.O/G.O. | 7300/8000 kg | |
Acessórios padrão:
•ISO50 Conjunto de chuques de fresagem ((8pcs); •ISO50 Arco de fresagem ((φ40 mm);

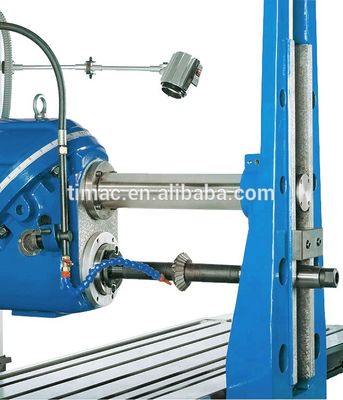

•Arco de fresagem horizontal ((φ32 mm); •Suportes horizontais para o arco de fresagem;
•Desenhar barra;•724 Manga estreita;
•Lâmpada de quartzo;•Caixa de ferramentas;
•Pistola de óleo;•Parafusos de fundação;
•Ferradura hexagonal interna;•Chave inglesa de duas cabeças;
•Componentes elétricos normalizados CE;•Manual de operação (edição em inglês);
Acessórios opcionais:
• 3 eixos DRO; • para eixos X e Y, para eixos X e Y, para eixos X e Y;
• Vírus da máquina 200 mm; • Cabeça divisória universal;
• Mesa giratória de 500 mm; • Proteção do eixo (proteção dos olhos);
