O leito de uma peça é feito de ferro fundido de alta qualidade, a superfície dos carris endurecida e a rectificação de precisão, alta estabilidade e alta rigidez.A estrutura bem concebida garante uma excelente capacidade de processamento.
A mesa de base desliza com material TF e foi raspada manualmente de precisão; A cabeça da roda desliza com trilhos planos em V com revestimento de rolos, alta precisão e baixo atrito de movimento.
 |

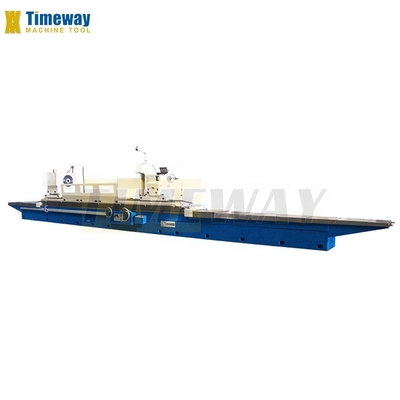

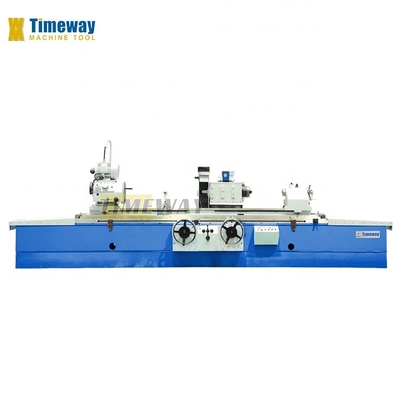

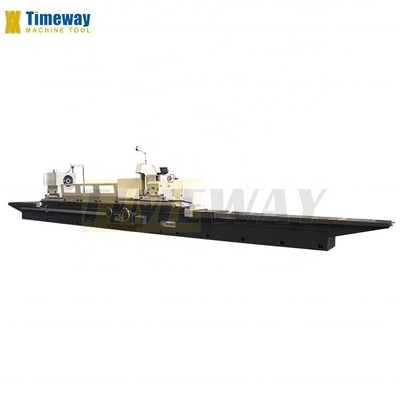

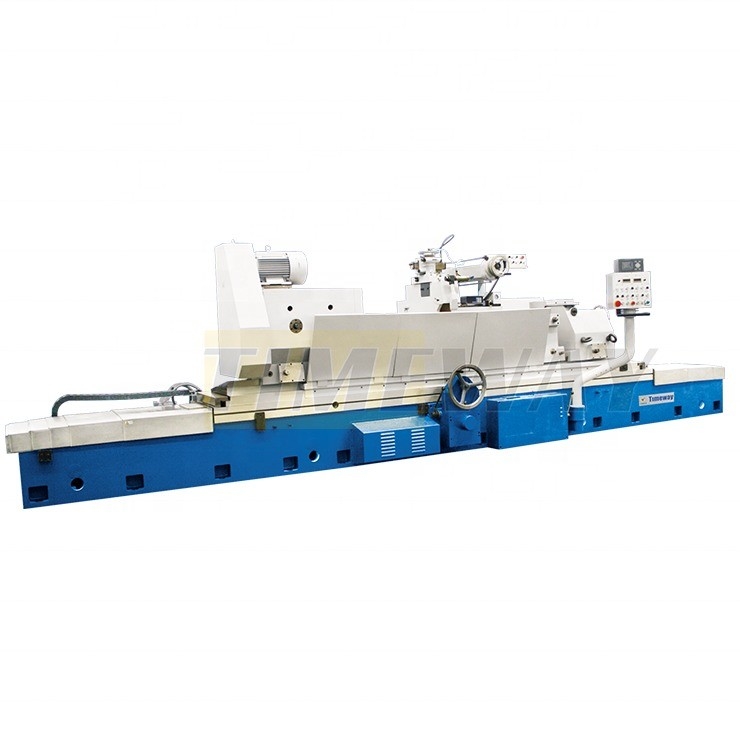

2600x2000x2220 Máquina de moagem cilíndrica de alta precisão CNC ou não normal com competitividade
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $48,000.00/sets 1-1 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| CNC ou não: | Normal | Condição: | Novos |
|---|---|---|---|
| Duração de moagem ((mm): | 500 | Tamanho da roda (milímetros): | 750 |
| Aspereza de superfície (μm): | 0.32 μm | Tamanho da tabela (milímetros): | 750*75*350 |
| Viagem da mesa (X) (mm): | 475 | Viagem da mesa (Y) (mm): | 475 |
| Voltagem: | 220V/380V | Dimensão ((L*W*H): | 2600x2000x2220 |
| Peso (kg): | 26000 | Potência (kW): | 15 |
| Garantia: | 1 ano | Principais pontos de venda: | Alta precisão |
| Localização da sala de exposição: | Vietname, Marrocos, África do Sul, Coreia do Sul, Canadá, Uzbequistão, Itália | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | Motor, rolamento, bomba |
| Indústrias aplicáveis: | Fabricação | Distância entre centros: | 2000 |
| Altura do centro: | 350 (370) | Diâmetro do solo (O.D.): | 30 a 630 |
| Diâmetro do solo (ID): | 30-250 | Distância de moagem (O.D): | 2000/3000/4000/5000 |
| Capacidade de carga: | 320 | Ângulo de rotação da cabeça de trabalho: | 3000 |
| Máquinas de secagem de partículas: | 90° | Tamanho da moagem externa: | 750x75x305 |
| Velocidade do eixo da cabeça da roda: | 14 a 140 | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
***O moedor cilíndrico G-630/G-800 é adequado para moer a superfície exterior do cilindro e o cônico;UG-630 moedor cilíndrico universal é adequado para moer a superfície externa e interna do cilindro e cônico.
***O movimento longitudinal da mesa de trabalho é conduzido por uma força hidráulica ou por uma roda manual.
***A alimentação transversal da cabeça da roda é accionada por hidráulica, que realiza alimentação periódica automática e alimentação rápida.A mesa de trabalho e o guia da cabeça da roda adotam lubrificação hidrostática, o seu movimento a baixa velocidade é suave.
***O fuso é suportado por rolamentos hidrostáticos e hidrodinâmicos de elevada rigidez, o que permite que o fuso tenha uma elevada precisão de rotação e uma perfeita rigidez.
*** A cabeça de trabalho adota um motor inversor para realizar o ajuste de velocidade sem passos. Para UG-630, o fuso da cabeça de trabalho adota uma estrutura de rolamento deslizante.
*** O espaço livre do rolamento frontal pode ser ajustado para ocentro de utilização de moagem ouPara o UG-630, a cabeça de trabalho pode ser girada para qualquer posição dentro da sua direcção contra-relógio de 90°, de modo a ser adequada paraPara o UG-630, a máquina de rectificação cilíndrica tem um aparelho de rectificação interno, um dispositivo de rectificação de***O eixo da cabeça de trabalho, o eixo da cabeça da roda, o eixo de moagem interno, o agente de arrefecimentoA bomba, a bomba de óleo hidrodinâmica e a bomba de óleo hidrostática são accionadas por motores separados.
*** Cada parte móvel da máquina tem um sistema elétrico, hidráulicoA máquina é bem concebida com uma aparência agradável, todas as alavancas de controlo são centralizadas no painelFazer a operação fácil.
***O equipamento de fixação das rodas pode ser montado na superfície da mesa de trabalho ou no tailstock.
Especificações | Unidade | G-630 | UG-630 | G-800 |
Distância entre centros | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Altura do centro | mm | 350 (370) | 370 | 500 |
Diâmetro do solo (O.D.) | mm | 30 a 630 | 30 a 630 | 50-800 |
Diâmetro do solo (ID) | mm | - | 30 a 250 | - |
Distância de moagem (O.D) | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Distância de moagem (ID) | mm | - | 320 | - |
Capacidade de carga | Quilos | 1500 (3000) | 3000 | 3000 |
Ângulo de rotação da cabeça de trabalho | ° | - | +90° | - |
Máquinas de secagem de partículas | - | MT1 (Métrica 80) | MT6 | Métrica 80 |
Velocidade do fuso da cabeça de trabalho | RPM | 10 a 100 | 14 a 140 | 10 a 100 |
Velocidade do eixo da cabeça da roda | RPM | 870 | 1100/550 | 870 |
Viagem rápida de alimentação da cabeça da roda | mm | 100 | 100 | 100 |
Viagem cruzada da cabeça da roda | mm | 438 (475) | 450 | 550 |
Ângulo de rotação da cabeça da roda | ° | - | ± 30° | - |
Alimentação da cabeça da roda da roda de mão por rotação (grossa/fina) | mm/rev | 4/0.5 | 4/0.5 | 4/0.5 |
Alimentação da cabeça da roda de mão por grama (grossa/fina) | mm/g | 0.02/0.0025 | 0.02/0.0025 | 0.02/0.0025 |
Tamanho da moagem externa | mm | 750x75x305 | 600x75x305 | 900x75x305 |
Velocidade periférica máxima da moagem | m/s | 35 | 35/17.5 | 35 |
Velocidade do fuso de moagem interna | RPM | - | 10000 | - |
Tamanho da roda de moagem interna | mm | - | Max:175x32x32; Min:30x25x10 | - |
Alimentação da mesa da roda de mão por rotação | mm | 5 | 5 | 5 |
Ângulo de rotação da mesa (CW) | ° | 2°/1° /1°/1° | 2°/1°/1°/1° | 1° /1°/1° |
Ângulo de rotação da mesa (CCW) | ° | 4°/3° /2° /1.5° | 4° /3° /2,5°/1,5° | 3° / 2° / 1,5° |
Velocidade de alimentação longitudinal da tabela | m/min | 0.1-3 (0.1-2.5) | 0.1-2.5 | 0.1-2.5 |
Pênis de cauda | - | MT1 (Métrica 80) | Métrica 80 | Métrica 80 |
Viagem de penas de cauda | mm | 70 | 70 | 70 |
Potência do motor de moagem externo | kW | 15 (22) | 7/11 | 22 |
Potência do motor de moagem interna | kW | - | 1.5 | - |
Potência do motor da cabeça de trabalho | kW | 5.5 (15) | 15 | 15 |
Peso bruto | toneladas | 18/22/23/26 | 18/19/24/26 | 22/23/26 |
Tamanho da embalagem (LxWxH) | cm | 695/890/1100/1500x242x226 | 695/890/1100/1500x242x226 | 890/1100/1500x260x230 |
Placa de medição da ponte | Estabilizador |
Abertura de repouso | Separador magnético |
Flange de roda | Filtro de papel |
Extractor de rodas | Instalação de moagem central |
Arco de equilíbrio | Descanso constante próximo |
Rodas de moagem | Compressor de rodas traseiras |
Tanque de refrigerante | Vestido de roda de raio |
Carbide desencadeado no centro | DRO |
Cão de condução | |
Câmbio de rodas (sem caneta de diamante) | |
Lâmpada de trabalho | |
Quebra de nivelamento | |
Instalação interna de moagem (UG) | |
3 mandíbulas (UG) | |
Eixo de extensão (UG) | |
Roda de moagem interna (UG) | |
Conjunto completo de ferramentas | |
Manual de operação (edição em inglês) |
Moagem externa para peças rotativas
Vêm com dispositivo de moagem interno removível.
O fuso da cabeça da roda é suportado por um rolamento de concha bimetal, o que faz com que o fuso tenha alta rigidez e estabilidade, garantindo uma superfície de acabamento pesada e excelente.
A cabeça de moagem pode ser girada 180° para mudar de moagem interna para externa.

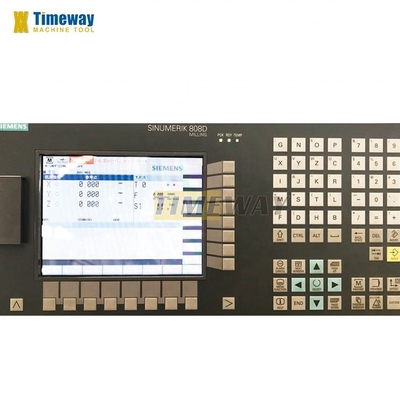

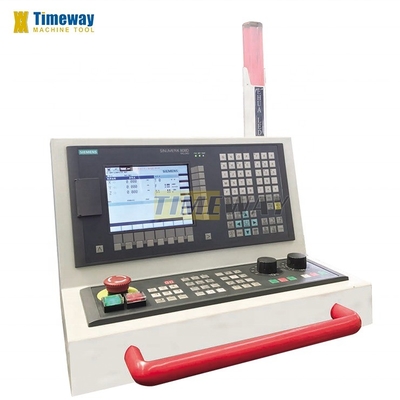

O painel de operadores centralizado e a acção razoavelmente distribuída
Os comandos são muito claros e o utilizador...
Amigável na frente da máquina.
Os comandos são muito claros e o utilizador...
Amigável na frente da máquina.
