1100/800/1100mm eixo X/Y/Z viagem CNC centro de usinagem horizontal HMC630 máquina de 3 eixos
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | timeway |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $68,000.00/sets 1-2 sets |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 4860*3600*3460 | Peso (T): | 12 kg |
| Tamanho da tabela (mm): | 630*630 | Sistema de controlo CNC: | GSK |
| Viagem da mesa (X) (mm): | 1100 | Viagem da mesa (Y) (mm): | 800 |
| Viagem da mesa (Z) (mm): | 1100 | Precisão de posicionamento (mm): | 0,008 |
| Repetitividade (X/Y/Z) (mm): | 0.005 | Intervalo de velocidade do fuso (rpm): | 0 - 6000 r.p.m |
| Máximo Tabela Carga (quilogramas): | 1500 kg | Velocidade de alimentação (mm/min): | 1 - 8000 mm/min |
| Min. Tempo de troca de ferramentas: | 3 | Capacidade do repositório de ferramentas: | 24 |
| Principais pontos de venda: | Automático | Garantia: | 1 ano |
| Tipo de comercialização: | Novo produto 2024 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Capacidade de usinagem: | Carga pesada | Espinha de perfuração ((mm): | 0 |
| Torque de corte: | 12 N.M | Velocidade de alimentação rápida ((mm/min): | 0 - 3000 mm/min |
| Nome do produto: | Máquina de fresagem CNC horizontal | Tipo de máquina: | Centros de máquinas horizontais |
| Modelo: | HMC630 | Cores: | Requisitos do cliente |
| Sistema de controlo: | SIEMENS GSK FANUC (opcional) | Velocidade do eixo: | 6000 rpm |
| Serviço pós-venda prestado: | 1 ano | Viagem no eixo X/Y/Z: | 1100/800/1100 mm |
| Tamanho da mesa de trabalho: | 630*630mm | Motor: | 11 kW |
Descrição de produto
Descrição dos produtos

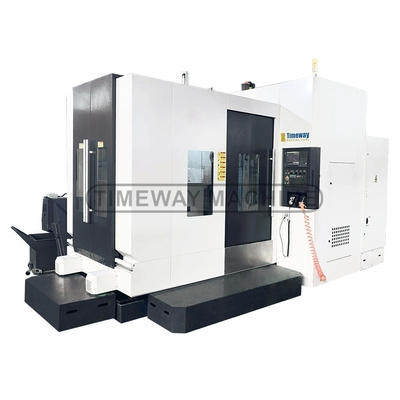

Centro de Mecânica Horizontal CNC (HMC) Tipo-T positivo
HMC630
Guia de rolos pesados de três eixos com fuso mecânico de alta velocidade integrado, pode lidar com alta velocidade, alta precisão para processamento de corte pesado, de peças de alumínio,Peças de aço para fundição e processamento de outros materiaisÁreas de aplicação: automóveis, aeroespacial, petróleo, energia elétrica, locomotivas, máquinas de plástico, máquinas de construção e outras indústrias de usinagem de precisão.
1.O projeto interno do quadro reforçado da base garante que a base não mude de forma, forte capacidade de absorção de vibrações e melhora muito a rigidez de corte.
2.Estrutura triangular estável + placa de duplo reforço, melhorar a rigidez geral da coluna.3.O frio oculto de parafuso de três eixos padrão pode reduzir o aumento da temperatura do parafuso em
- 70 por cento.
- 70 por cento.

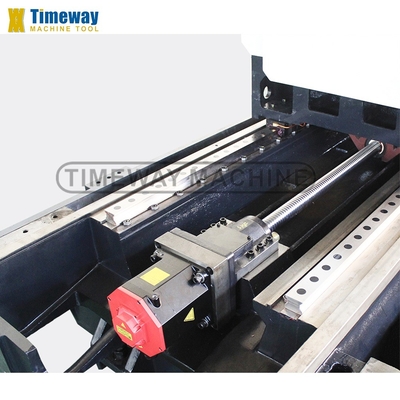

4.O trilho-guia do eixo Z com comprimento de via longo fornece um suporte estável.
Especificações
Especificações | Unidade | HMC630 |
Estrutura da máquina | - | Tipo T positivo |
Viagem no eixo X | mm | 1100 |
Viagem no eixo Y | mm | 800 |
Viagem no eixo Z | mm | 1100 |
Torque do servomotor no eixo B ((FANUC)) | - | Bis22 |
Tamanho da tabela | mm | 630x630 |
Indicação de tabelas | ° | 1°x360 |
Esferas em T (n.o/largura/altura) | - | 5-18-100 |
Velocidade de rotação da mesa | RPM | 16.6 |
Capacidade de carga | Quilos | 1500 |
Força de bloqueio ((35 kg/cm2) | kg/m | 5000 |
Distância entre o centro do fuso e a mesa | mm | 50-850 |
Distância entre o nariz do fuso e o centro da mesa | mm | 125-1225 |
Espinhas cónicas | - | BT2 serviços de informação |
Velocidade do fuso | RPM | 6000 |
Servomotor de eixo X/Y/Z (FANUC) | - | Bis30/Bis30/Bis30 |
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 1-8000 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 24/24/24 |
Tipo de trilhos do eixo X/Y/Z | - | X/Z: linear;Y: deslizante |
Precisão de posicionamento no eixo X/Y/Z | mm | 0.008 |
Precisão de reposicionamento do eixo X/Y/Z | mm | 0.005 |
Precisão de posicionamento no eixo B | "" | 10' |
Capacidade do ATC (estilo) | ferramentas | 24 (disco) |
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 5 |
Peso máximo da ferramenta | Quilos | 18 |
Diâmetro máximo da ferramenta | mm | 112/200 |
Comprimento máximo da ferramenta | mm | 300 |
Fornecimento de energia | Qua | 40 |
Requer pressão do ar | kg/cm2 | 8 |
Peso da máquina | Quilos | 12000 |
Dimensões da máquina (LxWxH) | mm | 4860 × 3600 × 3460 |
Acessórios
· Controle SIEMENS 808D ·Gerador de pulso manual (MPG) · Interface USB e LAN · Lâmpada de trabalho · Lâmpada piloto · Sistema de arrefecimento · Sistema automático de lubrificação · Quedas e parafusos de nivelamento · Mesa giratória NC · Trocador de calor · Caixa de ferramentas e ferramentas Manual do operador (em inglês) | · Redutor ZF ou BF · Bocal circular do líquido refrigerante · Fluido de arrefecimento através do fuso (CTS) · Refrigerador de óleo de fuso · Ar condicionado para gabinete eléctrico · Sistema automático de medição da comprimento da ferramenta · Sistema automático de medição da peça de trabalho · Transportador de fichas (opcional: tipo espiral/tipo de cadeia) |
Imagens detalhadas

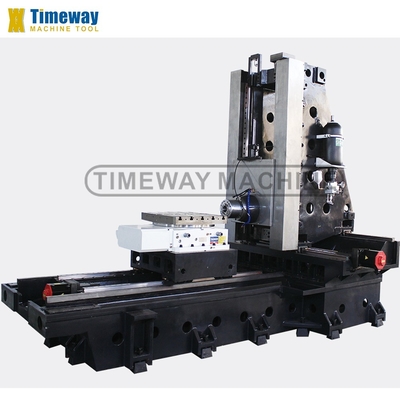

Projeto de leito de alta rigidez
X, eixo Z integrado cama, eixo Y coluna de moldagem integrada design, a rigidez geral é excelente, pode melhorar a precisão e estabilidade de máquinas-ferramentas.
Dispositivo de transmissão de fuso BT-50 forte
A cabeça do fuso de engrenagem é fundida em uma única peça, que é mais rígida do que a estrutura geral do fuso combinado, melhora a estabilidade da máquina-ferramenta,e tem maior capacidade de corte e maior precisão.
Tabela giratória de alta precisão
O disco da mesa de trabalho rotativa do eixo B é accionado porA SIEMENSO servomotor AC. O sistema de fixação hidráulica é adotado para garantir alta precisão e alta rigidez.

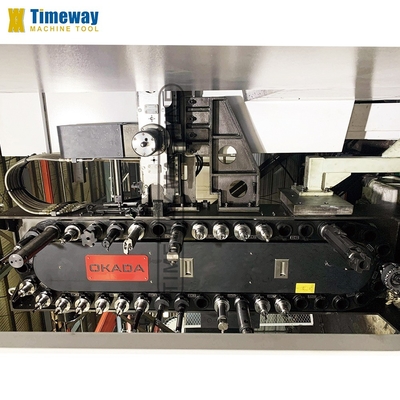

Tipo de cadeia ATC
Usando o método de endereço de endereço fixo de caminho mais curto, o problema da colisão de ferramentas grandes só pode ser considerado na primeira instalação.
Área de aplicação
Os nossos serviços
1. Substituição gratuita de peças disponíveis durante o período de garantia. Preço de custo de substituição de peças disponíveis após o período de garantia. 2.Ação rápida e resposta às questões técnicas em qualquer momento durante toda a vida útil da máquina. 3. Centro de serviço pós-venda no exterior disponível em algumas regiões. 4. Serviço de engenheiro no exterior disponível sob a exigência do cliente ((custo relativo gerado pelo cliente).
Introdução à empresa
Exibição de fábrica:
Perfil da fábrica:
Nossa fábrica foi estabelecida em 2014. Tem técnicos profissionais, uma equipe de pesquisa e desenvolvimento, fabrica e vende equipamentos CNC e fornece serviços personalizados profissionais.Os nossos produtos são amplamente utilizados no processamento de moldes, produtos 3C, máquinas agrícolas, máquinas de petróleo, processamento de peças de automóveis, indústria aeroespacial, etc., vendendo mais de 60 países e regiões no país e no exterior.
Texto Introdução:
Perfil da empresa:
Timeway Machine Tool Co., Ltd é uma empresa profissional de fabricação de máquinas-ferramenta, os principais produtos incluem torno, máquina de fresagem, máquina de moagem, etc.,e de acordo com as necessidades do cliente também podemos projetar e fabricar várias máquinas de propósito especial, para prestar serviços relativos de modernização e transformação tecnológica no domínio das máquinas-ferramenta.
Cliente visitado:
Até agora, recebemos muitos clientes do exterior, e todos eles estão muito satisfeitos com a nossa empresa e produtos.
Exposições:
Desde a criação do Ministério do Comércio Exterior, participamos de várias exposições domésticas e internacionais, como a Feira de Cantão de Outono, a Exposição de Pequim,Exposição de Xangai, Moscou, Etiópia e Rússia, e mantiveram relações de cooperação amigáveis de longo prazo com os clientes da exposição.
Perguntas frequentes
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo; 2. Equipe profissional de P & D e 25 anos de experiência em exportação; 3. Exportado para mais de 60 países; 4. Certificados CE, ISO; 5.Serviço online 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantia de qualidade; 7. Engenheiros estrangeiros disponíveis para resolver problemas;P: Tem QC ou quaisquer normas de segurança para as suas máquinas?R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.Q: Qual é o MOQ?A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)P: E os termos de pagamento?A: (1) T/T com 30% de pagamento adiantado, e 70% de pagamento do saldo a ser pago antes do envio; (2) LC Irrevogavel à vista; (3) Western Union, MoneyGram, etc.P: Que tal a garantia?R: O período de garantia é de um ano após a entrega.
