Equipado com o 4o eixo para usinagem de peças redondas.
Equipado com mesa giratória NC do tipo "cradle" no eixo B+C.
Equipado com mesa giratória NC do eixo A+C.
Equipado com cabeça giratória (eixo B) + mesa giratória NC (eixo C).
 |

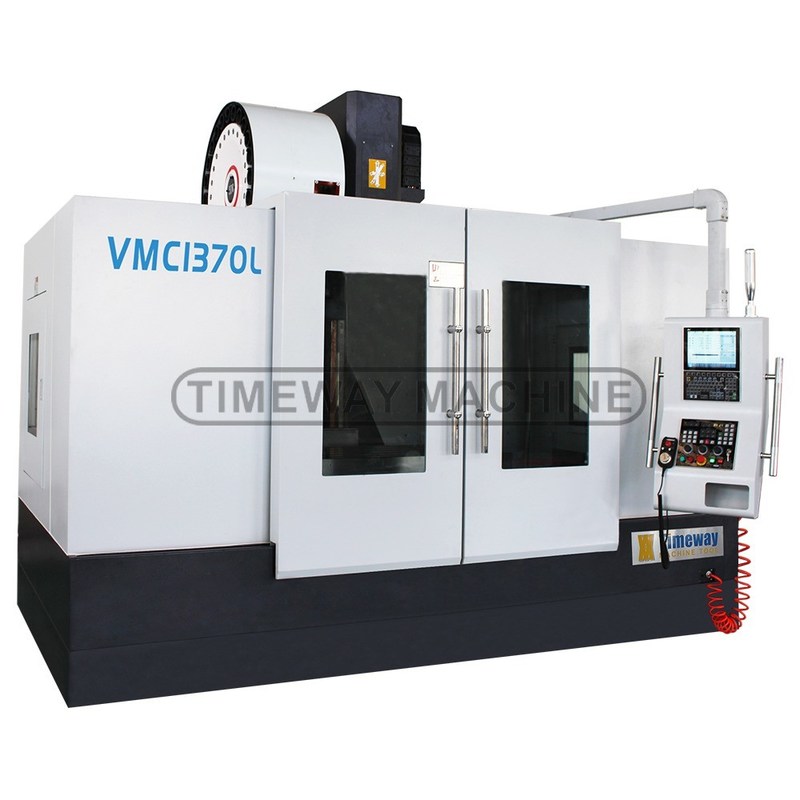

1360x700 mm Tamanho da mesa VMC Centro de usinagem vertical CNC de trabalho pesado com 24 ferramentas ATC
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC/Timeway |
| Número do modelo: | VMC1370L |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $52,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Vertical | Intervalo de velocidade do fuso (rpm): | 0 - 8000 |
|---|---|---|---|
| Número de eixos: | 3 | Número de espinhas: | Solteiro |
| Capacidade de usinagem: | Carga média | Espinha Taper: | BT2 serviços de informação |
| Viagem da mesa (X) (mm): | 1300 | Viagem da mesa (Y) (mm): | 700 |
| Viagem da mesa (Z) (mm): | 600 | Precisão de posicionamento (mm): | 0,008 |
| Repetitividade (X/Y/Z) (mm): | 0.005 | Dimensão ((L*W*H): | 3820*2560*3100 |
| Sistema de controlo CNC: | FANUC | Principais pontos de venda: | Alta precisão |
| Peso (kg): | 11000 | Potência do motor do fuso ((kW): | 15 |
| Garantia: | 1 ano | Máximo Tabela Carga (quilogramas): | 14000 KG |
| Tipo de comercialização: | Produto quente 2022 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Nome: | Fresadora Vertical | Tipo de máquina: | Máquina do moinho do CNC |
| Controlador CNC: | Fanuc Siemens Syntec KND GSK | Tamanho da tabela: | 700*1360 mm |
| Modelo: | VMC1370L | Cores: | Solicitação do cliente |
| Viagem longitudinal: | 1300 mm | Curso transversal: | 700 mm |
| Viagem vertical: | 600 mm | Velocidade do eixo: | 8000rpm |
| Condição: | Novos | Indústrias aplicáveis: | Lojas de materiais de construção, fábricas, oficinas de reparação de máquinas, uso doméstico, retalh |
| Localização da sala de exposição: | Nenhum | Componentes essenciais: | Rolamento, motor, bomba, engrenagem |
| Porto: | Porto da China | ||
Descrição de produto
Descrição do produto
Aplicações do centro de usinagem vertical:
O centro de usinagem vertical da série VMC é um centro de usinagem vertical controlado por CNC (dispositivo de controle numérico de computador) e que executa processamento de corte.Aquecimento e moagem; pode resolver o processamento de peças complexas, precisas, de pequenos lotes e de várias variedades.
Especificações
Especificações | Unidade | VMC1370L | VMC1580L | VMC1690L | VMC1890L | |||
Tamanho da tabela | mm | 700x1360 | 800x1700 | 900x1800 | 900x2000 | |||
Fenda em T (número/largura/tiro) | mm | 5/18/122 | 5/22/135 | 5/22/165 | 5/22/165 | |||
Capacidade de carga | Quilos | 1200 | 1500 | 1600 | 1600 | |||
Viagem longitudinal (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
Viagem cruzada (Y) | mm | 700 | 800 | 900 | 900 | |||
Viagem vertical (Z) | mm | 600 | 700 | 600 | 720 | |||
Distância entre o nariz do fuso e a mesa | mm | 150 a 750 | 130 a 830 | 105-705 | 115-835 | |||
Distância do centro do fuso até à coluna | mm | 785 | 810 | 950 | 950 | |||
Espinhas cónicas | - | BT2 serviços de informação | BT2 serviços de informação | BT2 serviços de informação | BT2 serviços de informação | |||
Velocidade do fuso | RPM | 8000 | 8000 | 6000 | 6000 | |||
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 24/24/18 | 24/24/18 | 20/20/15 | 20/20/15 | |||
Torque do motor de alimentação do eixo X/Y/Z | N.m | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
Precisão de posicionamento no eixo X/Y/Z | mm | 0.008 | 0.008 | 0.008 | 0.008 | |||
Precisão de repetibilidade do eixo X/YZ | mm | 0.005 | 0.005 | 0.005 | 0.005 | |||
Potência do motor principal | kW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
Fonte de pressão do ar | kg/cm2 | 8 | 8 | 8 | 8 | |||
Potência total | Qua | 30 | 30 | 35 | 40 | |||
Capacidade do carregador de ferramentas | T | 24 (Disc) | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Tipo de guia | - | X: linear; Y: linear, quatro trilhos; Z: enrolamento | ||||||
Detalhes da máquina
Não, não, não, não.

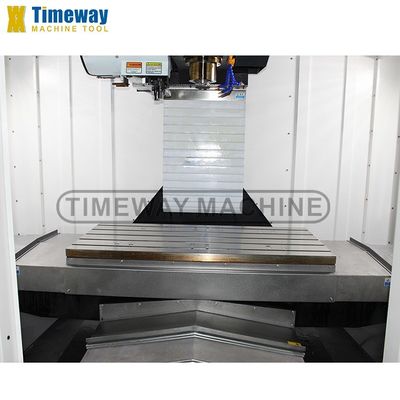

A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.

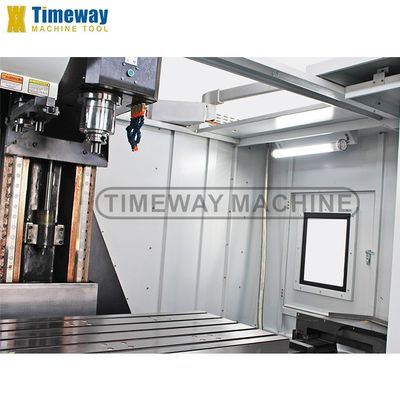

>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.

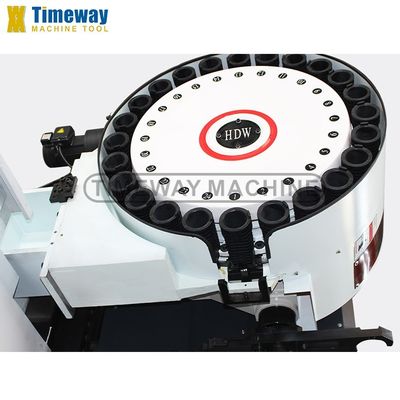

>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.

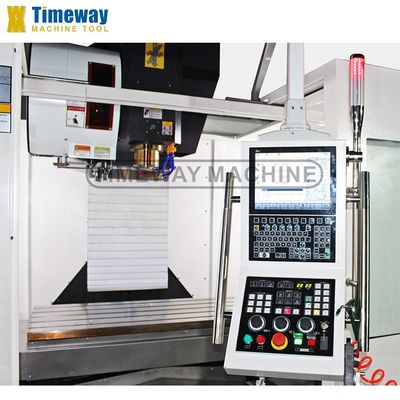

>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Acessórios
Acessórios de série:
√ Sistema CNC FANUC 0i MF
√ X/Y: trilhos de guia lineares, Z: trilho de guia deslizante
√ Taiwan BT50 fuso, 6000 rpm
√ ATC de tipo disco de Taiwan com 24 ferramentas
√ Revestimento completo
√ Gerador de pulso manual (MPG)
√ Interface USB e LAN
√ Lâmpada de trabalho
√ Lâmpada piloto
√ Sistema de arrefecimento
√ Sistema de lubrificação automática centralizada
√ Explosão de ar do fuso
√ Pistola de ar
√ Arvore de moagem e parafusos
√ Trocador de calor para armário elétrico
√ Ferramentas e caixa de ferramentas
√ Cuneira e parafusos de nivelamento
√ Manual de utilização (em inglês)
√ Taiwan BT50 fuso, 6000 rpm
√ ATC de tipo disco de Taiwan com 24 ferramentas
√ Revestimento completo
√ Gerador de pulso manual (MPG)
√ Interface USB e LAN
√ Lâmpada de trabalho
√ Lâmpada piloto
√ Sistema de arrefecimento
√ Sistema de lubrificação automática centralizada
√ Explosão de ar do fuso
√ Pistola de ar
√ Arvore de moagem e parafusos
√ Trocador de calor para armário elétrico
√ Ferramentas e caixa de ferramentas
√ Cuneira e parafusos de nivelamento
√ Manual de utilização (em inglês)
Acessórios opcionais:
_ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ 4o eixo
_ Fusão de accionamento directo (10000, 12000, 15000 rpm)
_ Bocal circular do líquido de resfriamento
_ Fluido de arrefecimento através do fuso (CTS)
_ Frigorífico de óleo do fuso
Ar condicionado
_ Transportador de chips de tipo cadeia
- Pistola de água.
_ Portão de segurança
_ Sistema de medição de ferramentas
_ Sistema de medição da peça de trabalho
_ 4o eixo
_ Fusão de accionamento directo (10000, 12000, 15000 rpm)
_ Bocal circular do líquido de resfriamento
_ Fluido de arrefecimento através do fuso (CTS)
_ Frigorífico de óleo do fuso
Ar condicionado
_ Transportador de chips de tipo cadeia
- Pistola de água.
_ Portão de segurança
_ Sistema de medição de ferramentas
_ Sistema de medição da peça de trabalho
