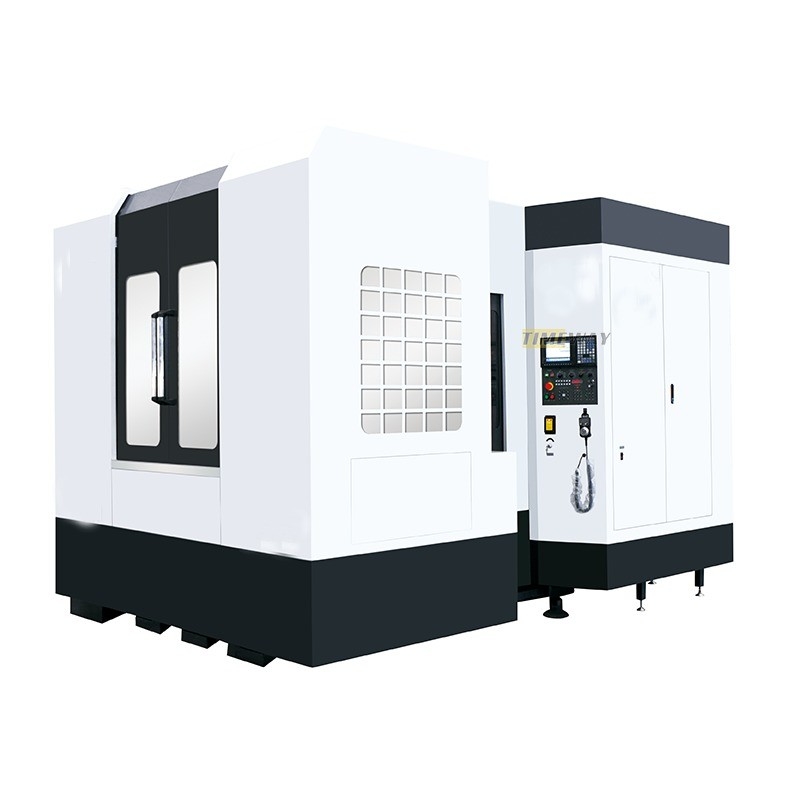

Máxima carga de mesa de 950 kg Máquina de fresagem CNC HMC500D de 3 eixos para centro de usinagem
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timeway |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $19,860.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT30 |
|---|---|---|---|
| Número de espinhas: | 1 | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 4285*3120*3280 | Peso (T): | 1,1 t |
| Tamanho da tabela (mm): | 700*630 | Sistema de controlo CNC: | FANUC, MITSUBISHI, Siemens |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 1050mm |
| Viagem da mesa (Y) (mm): | 750mm | Viagem da mesa (Z) (mm): | 900 mm |
| Precisão de posicionamento (mm): | ± 0,005/300 mm | Repetitividade (X/Y/Z) (mm): | ± 0.005 |
| Potência do motor do fuso ((kW): | 15/18,5 kW | Máximo Tabela Carga (quilogramas): | 950kg |
| Min. Tempo de troca de ferramentas: | 4 | Capacidade do repositório de ferramentas: | 16, 24 |
| Principais pontos de venda: | Preço competitivo | Garantia: | 1 ano |
| Voltagem: | 380 V | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Nome do produto: | Centro de Usinagem CNC |
| Tipo de máquina: | Centros de máquinas horizontais | Processamento: | Alta velocidade da precisão alta |
| Precisão: | Centro fazendo à máquina da elevada precisão | Sistema de controlo: | SIEMENS GSK FANUC (opcional) |
| Cores: | solicitação dos clientes | Função: | Fabricação de metais |
| Palavra chave: | Centro de Mecânica CNC Vertical | Tipo de processamento: | Material do metal |
| Nome: | HMC500D | Localização da sala de exposição: | Nenhum |
| Componentes essenciais: | Caixa de engrenagens | Indústrias aplicáveis: | Fabricação de relógios |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Especificações | UNIT | HMC500D | HMC630D | HMC800D | ||
Estrutura da máquina | Tipo T invertido | |||||
Viagem no eixo X | mm | 740 | 1050 | 1300 | ||
Viagem no eixo Y | mm | 680 | 750 | 1000 | ||
Viagem no eixo Z | mm | 650 | 900 | 1000 | ||
Torque do servomotor no eixo B (FANUC) | bis12 | bis22 | bis22 | |||
Tamanho da tabela | mm | 500×600 | 630×700 | 800 × 800 | ||
Indicação de tabelas | 1°×360 | 1°×360 | 1°×360 | |||
Esferas em T (n.o/largura/altura) | 5-18-100 | 5-18-100 | 6-22-125 | |||
Velocidade de rotação da mesa | RPM | 16.6 | 11.1 | 11.1 | ||
Capacidade de carga | Quilos | 600 | 950 | 1500 | ||
Força de bloqueio (35 kg/cm2) | kg/m | 5000 | 5000 | 5000 | ||
Distância entre o centro do fuso e a mesa | mm | 120-800 | 120 a 870 | 120-1120 | ||
Distância entre o nariz do fuso e o centro da mesa | mm | 130 a 780 | 130 a 1030 | 200 a 1200 | ||
Espinhas cónicas | BT2 | BT2 - - - - - - - - - - | BT2 - - - - - - - - - - | |||
Velocidade do fuso | rom | 8000 | 6000 | 6000 | ||
Potência do motor principal | kW | A Bíblia, 15/11 | 15/18.5 | 15/18.5 | ||
Servomotor de eixo X/Y/Z (FANUC) | Bis30/Bis30/Bis30 | |||||
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 1-8000 | 1-8000 | 1-8000 | ||
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 24/24/24 | 24/24/24 | 24/24/24 | ||
Tipo de trilhos do eixo X/Y/Z | Linear | Linear | Linear | |||
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0.01 | ± 0.01 | ± 0.01 | ||
Precisão de posicionamento repetido no eixo X/Y/Z | mm | ± 0.006 | ± 0.006 | ± 0.006 | ||
Precisão de posicionamento no eixo B | ± 10° | ± 10° | ± 10° | |||
Capacidade do ATC (estilo) | ferramentas | 24 (Disc) | 24 (Disc) | 40 ((Cadeia) | ||
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 2.7 | 5 | 5 | ||
Peso máximo da ferramenta | Quilos | 8 | 18 | 20 | ||
Diâmetro máximo da ferramenta | mm | 78/125 | 112/ 200 | 125/230 | ||
Comprimento máximo da ferramenta | mm | 300 | 300 | 300 | ||
Fornecimento de energia | Qua | 30 | 40 | 50 | ||
Requer pressão do ar | kg/cm2 | 8 | 8 | 8 | ||
Peso da máquina | Quilos | 9000 | 11000 | 15000 | ||
Dimensão global (LxWxH) | mm | 3800×3200×3280 | 4860 × 3600 × 3460 | 6200 × 4800 × 3800 | ||
Dimensões da máquina (LxWxH) | mm | 3500x2900x3280 | 4285x3120x3280 | 6200 × 4800 × 3800 | ||
· Controle SIEMENS 808D ·Gerador de pulso manual (MPG) · Interface USB e LAN · Lâmpada de trabalho · Lâmpada piloto · Sistema de arrefecimento · Sistema automático de lubrificação · Quedas e parafusos de nivelamento · Mesa giratória NC · Trocador de calor · Caixa de ferramentas e ferramentas Manual do operador (em inglês) | · Redutor ZF ou BF · Bocal circular do líquido refrigerante · Fluido de arrefecimento através do fuso (CTS) · Refrigerador de óleo de fuso · Ar condicionado para gabinete eléctrico · Sistema automático de medição da comprimento da ferramenta · Sistema automático de medição da peça de trabalho · Transportador de fichas (opcional: tipo espiral/tipo de cadeia) |
