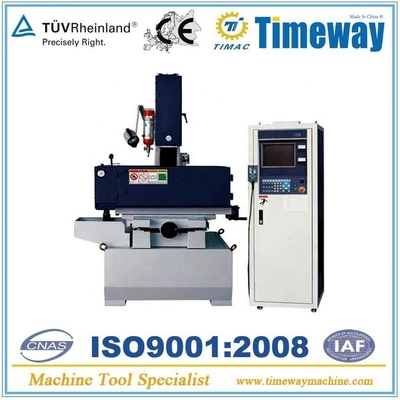

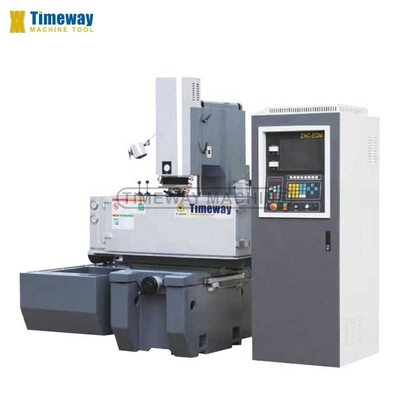

250 mm de viagem de ida e volta ZNC tipo máquina EDM Sinker / CNC EDM máquina ferramenta com 1
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | CE & ISO9001 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $26,000.00/sets >=1 sets |
| Detalhes da embalagem: | em caixa de madeira (pode ser fumigado) ou conforme o seu pedido |
| Habilidade da fonte: | 60 conjuntos por mês |
|
Informação detalhada |
|||
| CNC ou não: | CNC | Condição: | Novos |
|---|---|---|---|
| Tipo de máquina: | edm da chumbada | Inspecção de saída por vídeo: | Fornecido |
| Relatório de ensaio da máquina: | Fornecido | Tipo de comercialização: | Produto ordinário |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | Rolamento, Motor, Bomba |
| Voltagem: | A pedido do cliente | Peso (kg): | 1330 |
| Potência (kW): | 6 | Garantia: | 12 meses |
| Principais pontos de venda: | Preço competitivo | Indústrias aplicáveis: | Lojas de alimentos e bebidas, lojas de materiais de construção, lojas de reparação de máquinas, fábr |
| Localização da sala de exposição: | Canadá, Itália, França, Alemanha, Emirados Árabes Unidos, África do Sul, Malásia, Austrália | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Cores: | personalizado | Máquina de produção de dados por CNC: | Máquina de afundamento EDM |
| Movimento à esquerda e à direita (eixo X): | 350 mm | Tamanho do Worktable: | 600x350 mm |
| Viagem de ida e volta (eixo Y): | 250 mm | Viagem do eixo Z: | 180+(180) mm |
| Serviço pós-garantia: | Apoio em linha | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Aplicação e características:
1A máquina de afundamento.EDM é um tipo de máquina de formação de cavidades de precisão.
2- Adota materiais condutores (como cobre, grafite, aço) como eletrodo de ferramenta para processar a peça (geralmente materiais condutores).
3É principalmente adequado para matrizes de borracha de precisão, matrizes de cavidade (como sacos de plástico, moldes de bakelita, etc.), furos,processamento especial de furos.
4É o equipamento ideal para oficinas de processamento de máquinas, oficinas de molde.
1A máquina é concebida de acordo com as análises da resistência à tracção, da resistência à prensagem e da reacção da máquina.Meu filho.
2A fundição é usada HT300 por intemperismo nacional e todos os tipos de tratamento, ele usa bem e sua precisão é inalterável.
3.A estrutura da máquina é razoável, sem distorções, de boa rigidez para assegurar a precisão do processo.
4Os trilhos são de forma V, podem mover-se levemente sob carga pesada e um bom eixo Z de precisão é usado no servomotor japonês SANYO.
5Os suportes de alta precisão, a mesa de trabalho, são usados com trilhos com face TABULÁRIA.
6A bomba de óleo dinamarquesa GRUNDFOS ou a bomba de óleo italiana GALPEDA.
7.Tres eixos SINO regra grelha.
8.Pode escolher arbitrariamente os métodos de remoção de sucção de óleo, limpeza de óleo ou sucção de óleo, também escolher9É adequado para processar cavidades, buracos e peças de forma especial em cobre, plumbago, aço.
2- Adota materiais condutores (como cobre, grafite, aço) como eletrodo de ferramenta para processar a peça (geralmente materiais condutores).
3É principalmente adequado para matrizes de borracha de precisão, matrizes de cavidade (como sacos de plástico, moldes de bakelita, etc.), furos,processamento especial de furos.
4É o equipamento ideal para oficinas de processamento de máquinas, oficinas de molde.
1A máquina é concebida de acordo com as análises da resistência à tracção, da resistência à prensagem e da reacção da máquina.Meu filho.
2A fundição é usada HT300 por intemperismo nacional e todos os tipos de tratamento, ele usa bem e sua precisão é inalterável.
3.A estrutura da máquina é razoável, sem distorções, de boa rigidez para assegurar a precisão do processo.
4Os trilhos são de forma V, podem mover-se levemente sob carga pesada e um bom eixo Z de precisão é usado no servomotor japonês SANYO.
5Os suportes de alta precisão, a mesa de trabalho, são usados com trilhos com face TABULÁRIA.
6A bomba de óleo dinamarquesa GRUNDFOS ou a bomba de óleo italiana GALPEDA.
7.Tres eixos SINO regra grelha.
8.Pode escolher arbitrariamente os métodos de remoção de sucção de óleo, limpeza de óleo ou sucção de óleo, também escolher9É adequado para processar cavidades, buracos e peças de forma especial em cobre, plumbago, aço.
10.O sistema de lubrificação é utilizado de forma reconduzida, a lubrificação do carril é concluída uma vez, e mantém a limpeza da aparência.
11As placas de PCB são à prova de umidade, anticorrosivas, cheias de ouro.
11As placas de PCB são à prova de umidade, anticorrosivas, cheias de ouro.
Especificações | Unidade | EDM350ZNC | EDM450ZNC | Equipamento de medição | Equipamento de medição | |||||
Tamanho da mesa de trabalho | mm | 600 x 350 | 700 x 400 | 800 x 500 | 1100 x 650 | |||||
Movimento à esquerda e à direita (eixo X) | mm | 350 | 450 | 500 | 650 | |||||
Viagem de ida e volta (eixo Y) | mm | 250 | 350 | 400 | 550 | |||||
Viagem do eixo Z | mm | 180+(180) | 200+(200) | 200+(300) | 300+(300) | |||||
Distância máxima entre os elétrodos e mesa de trabalho | mm | 55-445 | 58-450 | 128 a 635 | 205 a 790 | |||||
Tamanho do reservatório de retenção de óleo | cm | 90x55x35 | 120x65x45 | 120x74x48 | 178x95x60 | |||||
Peso do eixo de retenção | Quilos | 50 | 70 | 150 | 250 | |||||
Peso da carga da mesa de trabalho | Quilos | 300 | 600 | 1300 | 2800 | |||||
Parâmetro de controlo | ||||||||||
Max.corrente elétrica de processamento | A | 60 | 60 | 60 | 100 | |||||
Velocidade máxima de processamento | mm3/min | 450 | 450 | 450 | 700 | |||||
Consumo mínimo de eléctrodos | % | 0.3 | 0.3 | 0.3 | 0.4 | |||||
Ótima rugosidade | μm | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | |||||
Potência de entrada | KVA | 6 | 6 | 6 | 8 | |||||
Peso da máquina | Quilos | 1300 | 1500 | 2200 | 3500 | |||||
Tipo de poste de ferramenta | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||||
Tempo de mudança de ferramenta | s | 2.6 | 2.6 | 2.6 | 2.6 | |||||
Precisão de posicionamento repetido da torre | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||||
Tamanho da secção da ferramenta | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||||
Diâmetro da pena do rabo | mm | 160 | 160 | 160 | 160 | |||||
Viagem de penas de cauda | mm | 300 | 300 | 300 | 300 | |||||
Pênis de cauda | - | MT6 | MT6 | MT6 | MT6 | |||||
Sistema CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||||
Precisão de trabalho | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||||
A rugosidade da superfície | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||||
Potência do motor principal | kW | 30 | 30 | 30 | 30 | |||||
Peso da máquina | Quilos | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||||
Comprimento da máquina | mm | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||||||
Largura da máquina | mm | 2530 | 2530 | 2780 | 2780 | |||||
Altura da máquina | mm | 2150 | 2150 | 2600 | 2600 | |||||
Por que escolher-nos
Interferômetro a laser Renishaw:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
