Máquina de escovação vertical manual de alta precisão de tipo mecânico com indexação
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Certificação: | CE ISO9001 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $15,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Pacote padrão |
| Habilidade da fonte: | 500 conjuntos por ano |
|
Informação detalhada |
|||
| Condição: | Novos | Voltagem: | 380 V/50 Hz |
|---|---|---|---|
| Dimensão ((L*W*H): | 1916*1305*1995 mm | Garantia: | 1 ano |
| Serviço pós-venda prestado: | Apoio online, Engenheiros disponíveis para serviços de máquinas no estrangeiro | Cores: | Opcional |
| Duração máxima da ranhura: | 200 mm | RAM Stroke: | 220 |
| Número de ranhuras por minuto: | 32, 50, 80, 125 (( vezes/min.) | Inclinação da ram: | 0 a 8 graus |
| diâmetro do worktable: | 500 mm | Viagem da mesa de trabalho: | 500*500 mm |
| Velocidade do motor principal: | 1430rpm | Peso: | 2200Kg |
| Potência: | 3 kW ((motor principal) | Porto: | Porto da China |
Descrição de produto

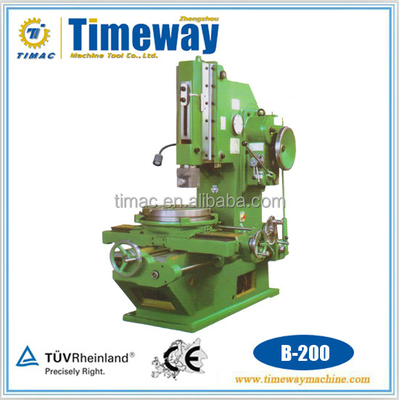

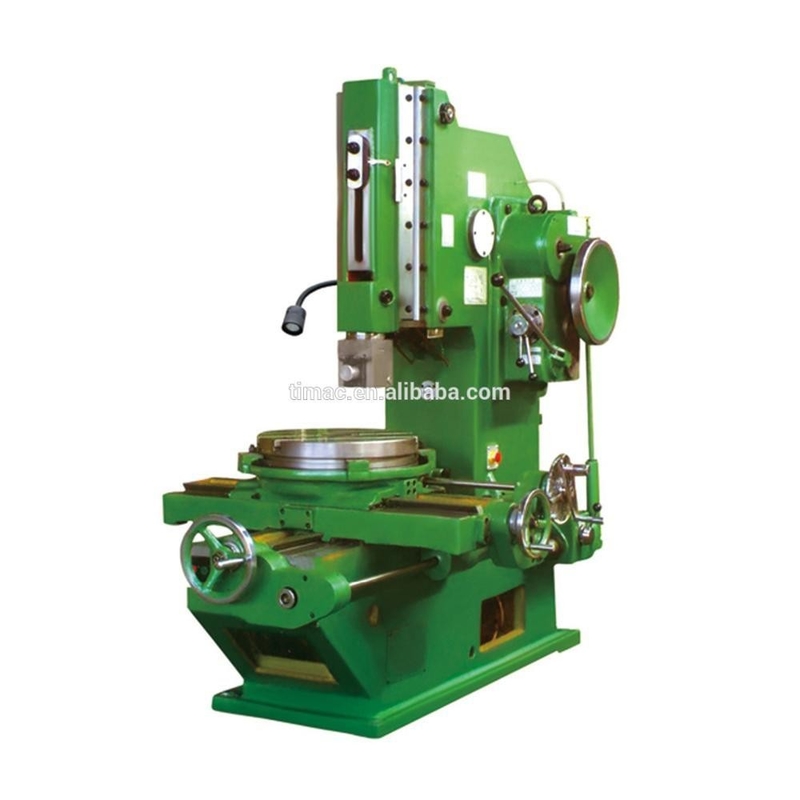

Máquina mecânica de tração vertical com indexação
B-200 B-320
Aplicações e características
- Sendo projetada para cortar vários planos, superfícies formadas e formas principais de peça de trabalho, a máquina é adequada para produção de peça única ou em pequenos lotes.
- O arranque e a paragem da máquina são efectuados por uma embreagem de disco múltipla e a reciprocidade do travão é conseguida por uma ligação de ligação de manivela.
- A mesa dispõe de um mecanismo automático de alimentação vertical, horizontal e rotativa, juntamente com o seu dispositivo de segurança, e de um dispositivo de movimento rápido para alimentação vertical, horizontal e rotativa.Movimento horizontal e rotativo da mesa de trabalho equipada com um engrenagem de indexação para movimento rotativo.
Parâmetro técnico
Especificações | Unidade | B-320 | B-200 |
Cachorrinha-de-ram | mm | 340 | 220 |
Comprimento máximo da ranhura | mm | 320 | 200 |
Tempos de movimentação do RAM | vezes min | 20.32.50.80 | 32.50.80.125 |
Ramo inclinado | ° | 0 a 8 | 0 a 8 |
Diâmetro da mesa | mm | 630 | 500 |
Ajuste vertical da distância do carrinho | mm | 315 | 230 |
Superfície de apoio da cabeça para o leito das paredes da frente | mm | 600 | 485 |
Entre a superfície de trabalho e a distância inferior de transporte | mm | 490 | 320 |
Distância máxima de movimento longitudinal da tabela | mm | 630 | 500 |
Distância máxima de movimento lateral da mesa | mm | 560 | 500 |
Tabela giratória máxima | ° | 360 | 360 |
Área de alimentação motorizada do lado da mesa | mm | 0.08-1.21 | 0.08-1.21 |
Intervalo de alimentação de rotação da mesa | mm | 0.052-0.783 | 0.052-0.783 |
Potência do motor | kW | 4 | 3 |
Velocidade do motor (valor calculado) | r/min | 960 | 1430 |
Peso da máquina (aproximadamente) | Quilos | 3000 | 2200 |
Dimensões globais ((L*W*H) | mm | 2261x1495x2245 | 1916x1305x1995 |
