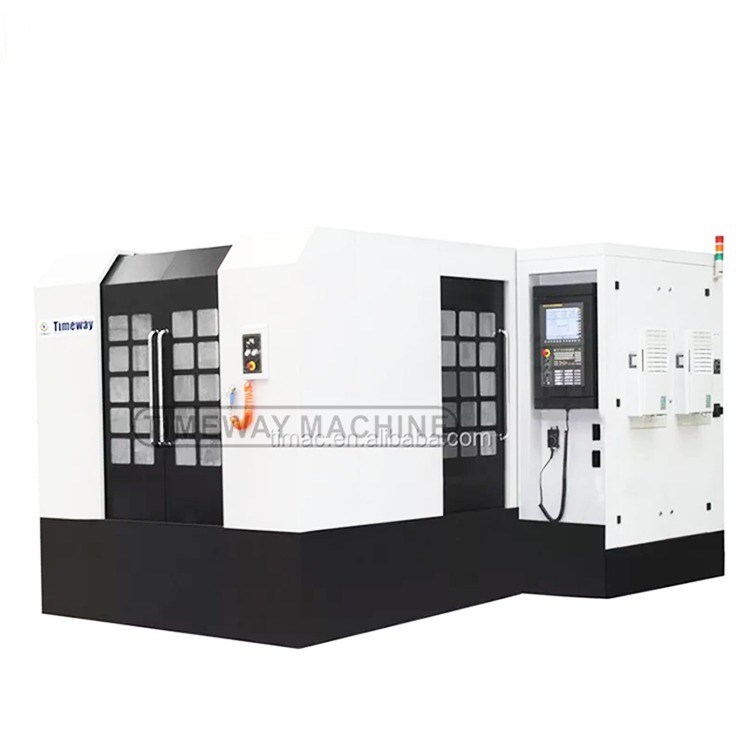

2620x4000x2600 Centro de Mecânica Horizontal CNC para Instalação de Fabricação
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timeway |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $88,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 2620x4000x2600 | Peso (T): | 15 t |
| Tamanho da tabela (mm): | 400*400 | Sistema de controlo CNC: | GSK, FANUC, KND, Siemens |
| Número de eixos: | 3, 4, 5 | Viagem da mesa (X) (mm): | 600 |
| Viagem da mesa (Y) (mm): | 600 | Viagem da mesa (Z) (mm): | 600 |
| Precisão de posicionamento (mm): | 0.0075 | Repetitividade (X/Y/Z) (mm): | 0.005 |
| Intervalo de velocidade do fuso (rpm): | 0 - 10000 rpm | Potência do motor do fuso ((kW): | 15/18.5 |
| Máximo Tabela Carga (quilogramas): | 2000 kg | Velocidade de alimentação (mm/min): | 1 - 8000 mm/min |
| Min. Tempo de troca de ferramentas: | 9 | Capacidade do repositório de ferramentas: | 16, 20 |
| Principais pontos de venda: | Automático | Garantia: | 1 ano |
| Voltagem: | 220V/380V | Tipo de comercialização: | Novo produto 2020 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Nome do produto: | Centro de Usinagem CNC |
| Tipo de máquina: | Centro de usinagem CNC horizontal | Aplicação: | Processamento do metal |
| Palavras-chave: | Máquina horizontal Cetner | CNC ou não: | Sistema CNC |
| Processamento: | Máquina de moagem de metais | Precisão: | Centro fazendo à máquina da elevada precisão |
| Cores: | Fabricados sob medida | Tamanho da mesa de trabalho: | 400*400 |
| Número de eixos: | 3 | Indústrias aplicáveis: | Fabricação |
| Localização da sala de exposição: | Itália, Brasil, Peru, Indonésia, Índia, México, Rússia, EAU | Componentes essenciais: | Motores |
| Velocidade de alimentação rápida ((m/min): | 24 | Porto: | Porto da China |
Descrição de produto
Descrição do produto
Especificações
Parâmetros técnicos | Unidade | H3 APC | H4 APC | H5 APC | H6 APC |
Tamanho portátil | mm | 300x300 | 400x400 | 500x500 | 630x630 |
Número da mesa de trabalho | - | 2 | 2 | 2 | 2 |
Indicação da tabela de trabalho | ° | 00,001° | 00,001° | 00,001° | 00,001° |
Capacidade de carga da mesa de trabalho | Quilos | 250kgx2 | 1000kgx2 | 600kgx2 | 1000x2 |
T fenda da mesa de trabalho (distância no-sizex) | - | 24-M12 ((80x80) | 5-14x80 | 5-14x100 | 24-M16 (125x125) |
Viagem no eixo X | mm | 460 | 600 | 900 | 1050 |
Viagem no eixo Y | mm | 350 | 600 | 800 | 900 |
Viagem no eixo Z | mm | 350 | 600 | 800 | 1050 |
Distância entre o centro do fuso e a mesa de trabalho | mm | 60-410 | 0-600 | 0-800 | 0-900 |
Esferográfica cônica (estilo/diâmetro) | - | BT1conhecimento | BT1conhecimento | BT1conhecimento | BT1conhecimento |
Velocidade máxima do fuso | RPM | 10000 | 10000 | 6000 | 6000 |
Estilo/estação ATC | - | Disco 24pcs | Disco 24pcs | Disco 24pcs | Disco 24pcs |
Diâmetro máximo da ferramenta | mm | 300 | 300 | 350 | 350 |
Comprimento máximo da ferramenta | mm | Φ80 | Φ80 | Φ127 | Φ127 |
Peso máximo da ferramenta | Quilos | 7 | 7 | 15 | 15 |
Motor principal | kW | - Cinco a sete.5 | 15 a 18.5 | 15 | 15 a 18.5 |
Peso líquido (aprox.) | Quilos | 6300 | 15000 | 10000 | 15000 |
Dimensão global (LxWxH) | mm | 2220x3000x2400 | 2620x4000x2600 | 3530x4600x2800 | 3800x6200x3200 |
Configuração principal e acessórios:
1. fundição de areia de resina;
2. X, Y, Z trilhos adota guia linear importada;
3Os carris X, Y e Z têm uma tampa telescópica de aço inoxidável.
4. Padrão com fusão a correia, H3APC/H4APC é fusão a tração direta;
5- cilindro pneumático de Taiwan;

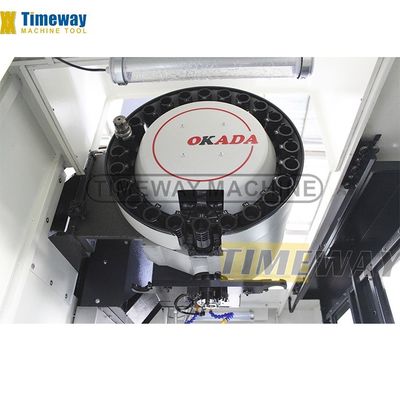

6. Taiwan ATC, tipo de disco e tipo de cadeia estão disponíveis como opção;
7. Rolamentos importados para tubos de condução;
8- acoplamento de importação;
9O sistema de equilíbrio de cabeçalho tem como opção o sistema de equilíbrio de azoto ou o sistema de equilíbrio hidráulico;

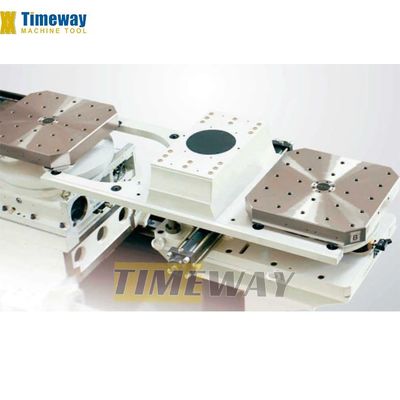

10. Mesa de trabalho rotativa NC intercambiável (eixo B);
11. Lâmpada de trabalho;
12. Lâmpada piloto;
13Interface USB e Internet;
14Gerador de pulso manual (MPG);
15Sistema de lubrificação automática centralizada.
16- Sistema de arrefecimento.
17- Trocador de calor para gabinete eléctrico.
18. Blocos e parafusos de nivelamento;
19Caixa de ferramentas e ferramentas;
20Controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc.
1. fundição de areia de resina;
2. X, Y, Z trilhos adota guia linear importada;
3Os carris X, Y e Z têm uma tampa telescópica de aço inoxidável.
4. Padrão com fusão a correia, H3APC/H4APC é fusão a tração direta;
5- cilindro pneumático de Taiwan;
6. Taiwan ATC, tipo de disco e tipo de cadeia estão disponíveis como opção;
7. Rolamentos importados para tubos de condução;
8- acoplamento de importação;
9O sistema de equilíbrio de cabeçalho tem como opção o sistema de equilíbrio de azoto ou o sistema de equilíbrio hidráulico;
10. Mesa de trabalho rotativa NC intercambiável (eixo B);
11. Lâmpada de trabalho;
12. Lâmpada piloto;
13Interface USB e Internet;
14Gerador de pulso manual (MPG);
15Sistema de lubrificação automática centralizada.
16- Sistema de arrefecimento.
17- Trocador de calor para gabinete eléctrico.
18. Blocos e parafusos de nivelamento;
19Caixa de ferramentas e ferramentas;
20Controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc.
Configuração e acessórios opcionais:
1. Redutor ZF ou BF;
2. Bocal circular do líquido de arrefecimento;
3. Fluido de arrefecimento através do fuso (CTS);
4. Refrigerador de óleo de fuso;
5. Ar condicionado (A/C) para gabinete elétrico;
6Sistema automático de medição de comprimento da ferramenta;
7- sistemas de medição automática da peça de trabalho;
8. Transportador de chips de tipo de cadeia;
1. Redutor ZF ou BF;
2. Bocal circular do líquido de arrefecimento;
3. Fluido de arrefecimento através do fuso (CTS);
4. Refrigerador de óleo de fuso;
5. Ar condicionado (A/C) para gabinete elétrico;
6Sistema automático de medição de comprimento da ferramenta;
7- sistemas de medição automática da peça de trabalho;
8. Transportador de chips de tipo de cadeia;
