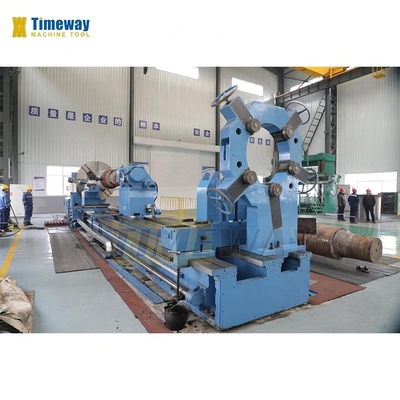

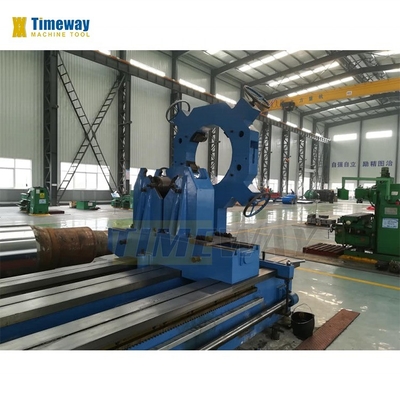

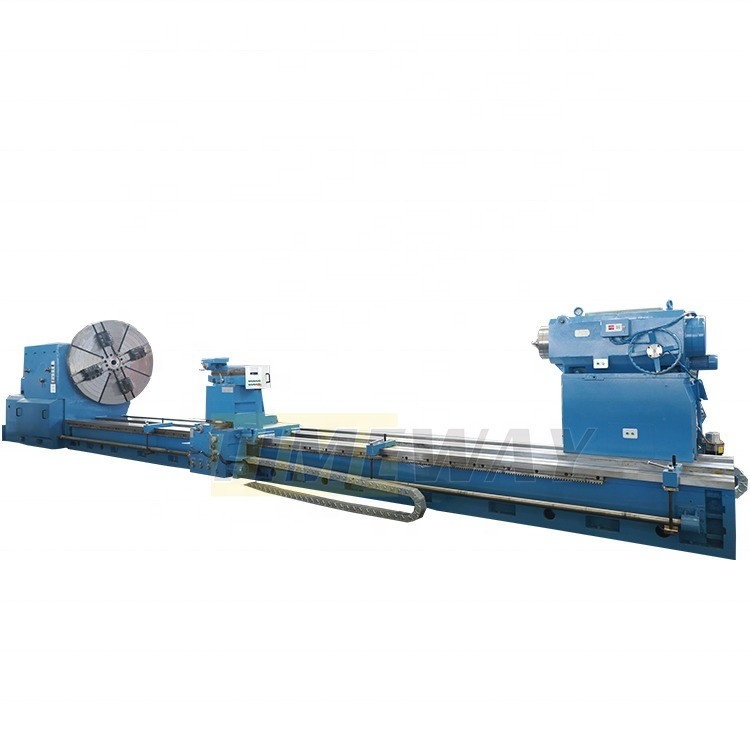

Máquina de torno pesado de perfurador de fuso de 130 mm com alta capacidade e velocidade de alimentação rápida
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timeway |
| Número do modelo: | Al-1250C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $80,000.00/sets 1-2 sets |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 11800 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 400 mm |
| Tipo: | Horizontal | Voltagem: | 220V/380V |
| Dimensão ((L*W*H): | 15100x2150x1950 | Peso (kg): | 8000 kg |
| Garantia: | 1 ano | Principais pontos de venda: | Multifuntcionais |
| Tipo de comercialização: | Outros | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Máximo Peso do Workpiece (quilogramas): | 20 toneladas | Espinha Taper: | ISO30 |
| Torque de corte: | 200 Nm | Velocidade de alimentação rápida ((mm/min): | 935 - 3740 mm/min |
| Velocidade de alimentação (mm/min): | 0.025 - 3 mm/min | Estações de postes de ferramentas: | 8 |
| Balanço sobre a cama: | 1600 mm | Vire o vagão: | 1210MM |
| Máximo Comprimento do Workpiece: | 11800mm | Max. comprimento de rotação: | 3800mm |
| Largura da cama: | 970m | Força de corte máxima: | 45000N |
| Nariz do eixo: | A2-15 | Furo de eixo: | 130 mm |
| Orifícios de fuso mais afiados: | Metric140 | Faixa de velocidades do fuso: | Introdução:3.15-315, inversão:3.5-291 |
Descrição de produto
Descrição dos produtos
Características:
1Esta série de tornos horizontais é adequada para o processamento de peças grandes e médias de fundições, aços e metais não ferrosos.
Pode vir a sair
O processo de formação de um círculo, um buraco interno, uma face de extremo, uma ranhura, uma perfuração, um perfuramento e um aninhamento, e pode transformar várias partes internas e
Fios externos, tais como métricos, polegadas, módulos e diâmetros.
2A máquina tem um corpo sólido, uma rigidez forte, uma potência elevada, uma gama de velocidades ampla e é capaz de produzir
O erro de arredondamento não é superior a 0,01 mm, o erro de grau do cilindro não é superior a 0,03 mm no
comprimento de medição de 300 mm.
3O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e alta rigidez, e o trilho de guia adota
Na superfície de guia deslizante, a tecnologia de placa de guia anti-reboque é
A utilização de um motor de combustível de alta tensão é de grande importância para a manutenção do sistema de combustível.
ocorrência de baixa velocidade
A rastejar.
4.O rolamento do fuso da máquina adota produtos de marcas famosas.A caixa do fuso adota uma estrutura simétrica para fazer o
Para reduzir a deformação térmica, o cabeçote é lubrificado
com um ciclo de banho de óleo. A extremidade frontal do eixo principal adota uma estrutura de três suportes de uma esfera de contato angular de duas fileiras
Melhorar a precisão e aumentar a rigidez.
5.As engrenagens da cabeça são apagadas e ancoradas para garantir uma transmissão precisa e baixo ruído.
tem as características de baixa elevação de temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha
precisão relativamente estável durante a operação a longo prazo.
6. Alta rigidez tipo de uma peça com 970 mm de comprimento, o que garante que a máquina tem uma forte estabilidade e alta precisão.
7.O fuso padrão através do diâmetro do orifício é F130mm grande orifício, e adotar A2-15 fuso tipo de ligação do nariz, precisão de escoamento de
O fuso é melhor.
8.A máquina pode ser utilizada para cortar a superfície cónica curta pelo poste de ferramenta superior, e o longo cônico
A superfície pode ser girada pelo poste superior da ferramenta e pela alimentação longitudinal juntas.
9.Alta potência, alta rigidez e ampla gama de velocidades para cortes de alta velocidade e potência, gama de velocidades
O padrão da máquina é equipado com tailstock elétrico em movimento, reduzindo a intensidade de trabalho do operador
e melhorar a eficiência do trabalho.
11.A capacidade de carga padrão do torno é 10000kg; opcional pode ser 12000kg
Especificações | Unidade | AL-1250C |
Max. Vira-te para a cama. | mm | 1250 |
Max. balança sobre o deslizamento cruzado | mm | 865 |
Distância entre centros | mm | Preço de transferência |
Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800/- |
Largura do leito | mm | 970 |
Max. força de corte | N | 45000 |
Capacidade de carga | Quilos | 10000 (opcional: 12000) |
Nas do fuso | - | A2-15 |
Furo de fuso | mm | 130 |
Espinhas cónicas | - | Métrica 140 |
Faixa de velocidade do fuso | RPM | Para a frente: 3.15-315, para trás: 3.5-291 |
Passo de velocidade do fuso | passos | Para a frente: 21, para trás: 12 |
Tipo de alimentação do eixo X/Z | espécies | 56 |
Intervalo de alimentação | mm/r | Longitudinal: 0.1-12; Cruz: 0.05-6; Alto post de ferramenta: 0.025-3 |
Variedade de fios métricos (tipos) | mm | 1-120 (44) |
Distribuição de fios de polegada (tipos) | TPI | 28-1/4 (31) |
Faixa de fios de módulo (tipos) | MP | 0.5-60 (45) |
Distribuição de fios de diâmetro (tipos) | DP | 1/2-56 (38) |
Viagem de deslizamento cruzado | mm | 650 |
Viagem do slide superior | mm | 300 |
Tamanho da secção da ferramenta | mm | 45x45 |
Ângulo de giro do poste da ferramenta | ° | ± 90° |
Velocidade de alimentação rápida | mm/min | Longitudinal: 3740; Cruz: 1870; Alto post-ferramenta: 935 |
Diâmetro da pena do rabo | mm | 220 |
Viagem de penas de cauda | mm | 300 |
Pênis de cauda | - | MT6 |
Potência do motor principal | kW | 22 |
Comprimento da máquina | mm | 6020/7020/8020/9020/11020/13020/15020/- |
Largura da máquina | mm | 1995 |
Altura da máquina | mm | 2175 |
Acessórios normalizados | Acessórios facultativos |
4 mandíbulas, para um tubo de carga pesado e independente, Descanso constante (mais de 3 M de comprimento), Segue o descanso, Mudanças manuais de cauda, Dcentro da cabeça, Post de ferramentas de 4 estações, Sistema de arrefecimento, Luz de trabalho, Ferramentas e caixa de ferramentas, Quedas e parafusos de nivelamento, Manual de funcionamento (em inglês). | DRO de dois ou três eixos, Guarda Chuck, Proteção de postes de ferramentas, Proteção traseira contra salpicos. Com motor a gás Aparelhos de moagem |
