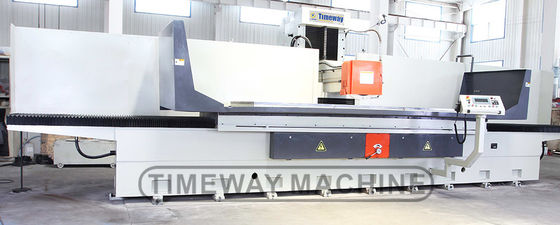

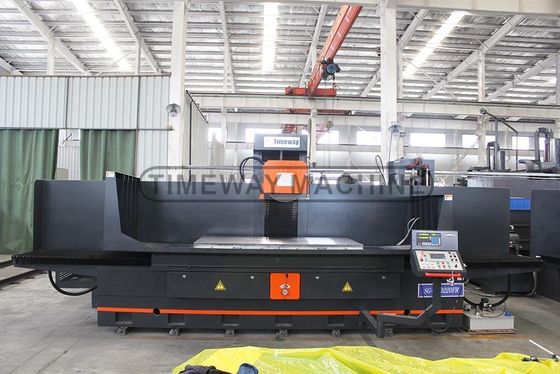

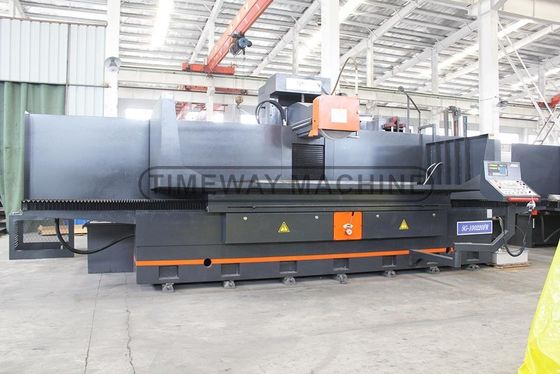

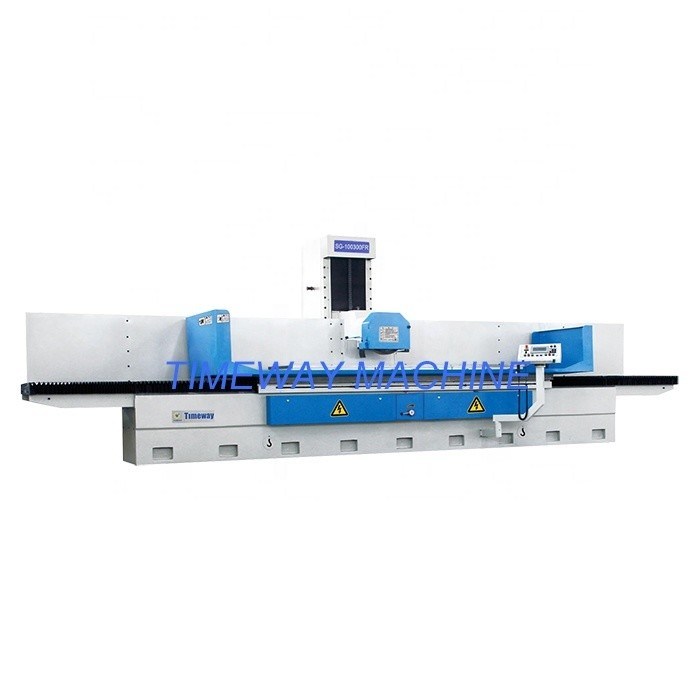

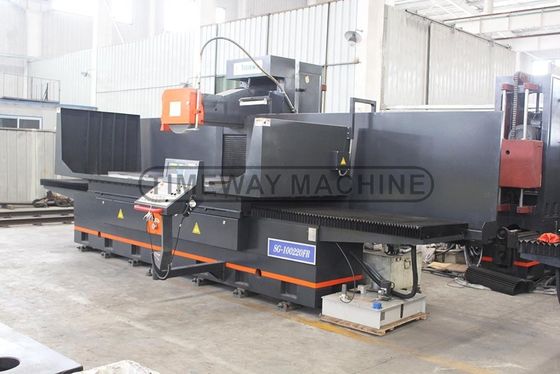

1000x3000mm Gráfico de superfície móvel de coluna para peças de trabalho grandes e pesadas
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timeway |
| Certificação: | CE, ISO |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $79,350.00/sets 1-2 sets |
| Detalhes da embalagem: | Paletes de madeira e revestimento de plástico (fumigados) |
| Habilidade da fonte: | 15 grupos/grupos por Mês |
|
Informação detalhada |
|||
| CNC ou não: | Normal | Condição: | Novos |
|---|---|---|---|
| Duração de moagem ((mm): | 3000 | Tamanho da roda (milímetros): | 500 |
| Aspereza de superfície (μm): | 0,4 μm | Tamanho da tabela (milímetros): | 1000x3000 |
| Viagem da mesa (X) (mm): | 3000 | Viagem da mesa (Y) (mm): | 240 |
| Voltagem: | 380V 220V | Dimensão ((L*W*H): | 8200x4300x2600 |
| Peso (kg): | 15500 | Potência (kW): | 11 |
| Garantia: | 1 ano | Principais pontos de venda: | Preço competitivo |
| Localização da sala de exposição: | Indonésia, Itália, Reino Unido, Estados Unidos | Tipo de comercialização: | Produto quente 2020 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | Motor, rolamentos, motores, outros |
| Indústrias aplicáveis: | Fabricação, oficina de reparação de máquinas | Tipo: | máquina de moedura de superfície |
| Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior | máquina de moedura de superfície: | máquinas-ferramentas |
| Duração máxima de moagem: | 3000 mm | Diâmetro máximo de moagem: | 1000 mm |
| Potência: | 11 kW | Peso: | 15500kg |
| Tamanho da roda de moagem: | 500x75x305 mm | Localização do serviço local: | Reino Unido |
| Porto: | Porto de Qingdao | ||
Descrição de produto
Descrição dos produtos
* Construção de coluna de parede dupla, proporcionando alto suporte rígido.mantendo a precisão por muito tempo.
* O guiamento retangular de alta rigidez é concebido em movimento vertical e revestido com cinto Turcite-B, para obter um baixo coeficiente de atrito.
* Adotar o guia tipo Flat-V em longitudinal e transversal para definir boa qualidade de orientação, raspagem de precisão para manter a precisão de trabalho estável à mão.
* Os movimentos transversais e verticais são accionados por um servomotor AC e a mão electrónica
A utilização de uma roda (MPG) em vez da tradicional roda manual mecânica, para obter uma elevada precisão e facilidade de operação.
A utilização de uma roda (MPG) em vez da tradicional roda manual mecânica, para obter uma elevada precisão e facilidade de operação.
* Adotar Siemens 7 polegadas LCD-TFT tela sensível ao toque colorido, construído no programa do nosso engenheiro gênio
Designação para tornar a operação muito simples e conveniente para o operador.
Designação para tornar a operação muito simples e conveniente para o operador.
* Uma máquina de fundição bem concebida é um ferro fundido de alta qualidade, que garante o corte pesado.
* As costelas de reforço são colocadas no interior da base do deslizamento traseiro, garantindo um grande suporte de estabilidade para o fuso.
* Super grande unidade do fuso de potência é o mais importante para a máquina.
Especificações | Unidade | SG-100220FR | SG-100300FR | SG-100400FR |
Tamanho da tabela | mm | 1000x2200 | 1000x3000 | 1000x4000 |
Área de moagem | mm | 1000x2200 | 1000x3000 | 1000x4000 |
Altura de moagem | mm | 670 ((830/1000) | 670 ((830/1000) | 670 ((830/1000) |
Dimensões do parafuso eletromagnético (pcs) | mm | 1000x1000x2 | 1000x1000x3 | 1000x1000x4 |
Capacidade de carga (incluindo o cilindro) | Quilos | 4000 | 5000 | 5000 |
Velocidade de alimentação longitudinal da tabela | m/min | 5 a 25 | 5 a 25 | 5 a 25 |
Taxa de alimentação intermitente entre colunas | mm/str | 1 a 30 | 1 a 30 | 1 a 30 |
Velocidade de alimentação contínua transversal da coluna | mm/min | 50-2000 | 50-2000 | 50-2000 |
Taxa de alimentação cruzada da coluna (MPG) | mm/g | 0.005 | 0.005 | 0.005 |
Taxa de alimentação intermitente vertical da cabeça da roda | mm/str | 0.005-0.05 | 0.005-0.05 | 0.005-0.05 |
Velocidade de alimentação vertical contínua da cabeça da roda | mm/min | 50-2000 | 50-2000 | 50-2000 |
Taxa de alimentação vertical da cabeça da roda (MPG) | mm/g | 0.005 | 0.005 | 0.005 |
Velocidade do fuso (50/60HZ) | RPM | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) |
Tamanho da roda de moagem | mm | O número de veículos deve ser igual ou superior a: | O número de veículos deve ser igual ou superior a: | O número de veículos deve ser igual ou superior a: |
Potência do motor principal | kW | 18.5/22 | 18.5/22 | 18.5/22 |
Potência do motor hidráulico | kW | 7.5 | 11 | 15 |
Potência do servomotor no eixo Y/Z | kW | 3 | 3 | 3 |
Potência total | kW | 37 | 41 | 41 |
Dimensões da máquina (LxWxH) | mm | 6000x4300x2600 | 8200x4300x2600 | 10000x4300x2600 |
Peso da máquina | Quilos | 14000 | 15500 | 19500 |
- Controlador automático de moagem PLC+SMART - Tanque de refrigerante - Lâmpada de trabalho - Balanço do arco. - Flange de roda e extractor - Com o porta-roupa - eixo Y/Z roda elétrica ((MPG) - Manual de operação (edição em inglês) - Guarda de salpicamento. - Moagem padrão - Cuneira e parafusos de nivelamento - Ferramentas e caixa de ferramentas - Manual de operação (edição em inglês) | - Balanceador - Separador magnético - Filtro de papel - Guarda do tanque de óleo. - Chock eléctrico magnético - Controlador de chuck magnético incorporado - Dispositivo para rodas paralelas- 2 eixos de leitura digital - Flange extra da roda |
O eixo da cabeça da roda utiliza o rolamento hidrostático com alta rigidez (rolamento de esferas de alta precisão para exportação), que pode fornecer a força de potência em conjunto com o motor de 18,5kw,adequado para a usinagem pesadaO fuso rotativo é suportado por uma camada de óleo de rigidez sem desgaste, garantindo a alta precisão e longa vida útil.
O leito de máquina e o leito de deslizamento traseiro são montados em uma só peça, para fornecer uma base superforte para um trabalho eficiente.

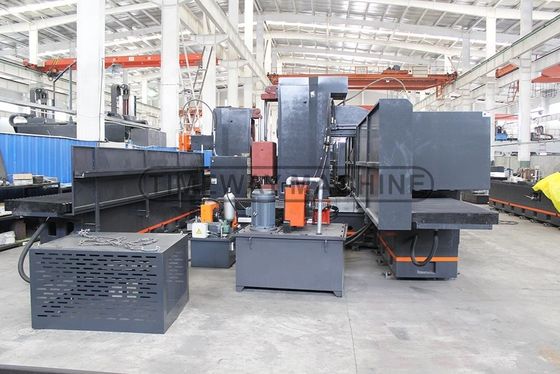

A estação hidráulica integrada independente e de grande capacidade, equipada com arrefecimento de ar e pressurizador, isola o calor e a água.
Vibroseis, para fornecer uma excelente potência para moagem de precisão.
Vibroseis, para fornecer uma excelente potência para moagem de precisão.
