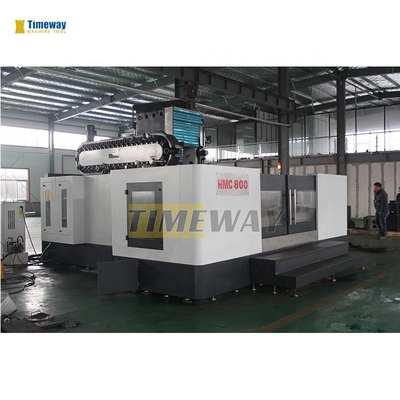

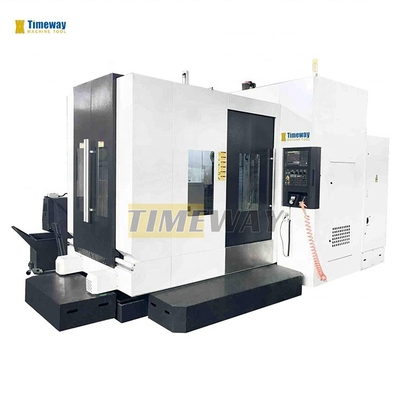

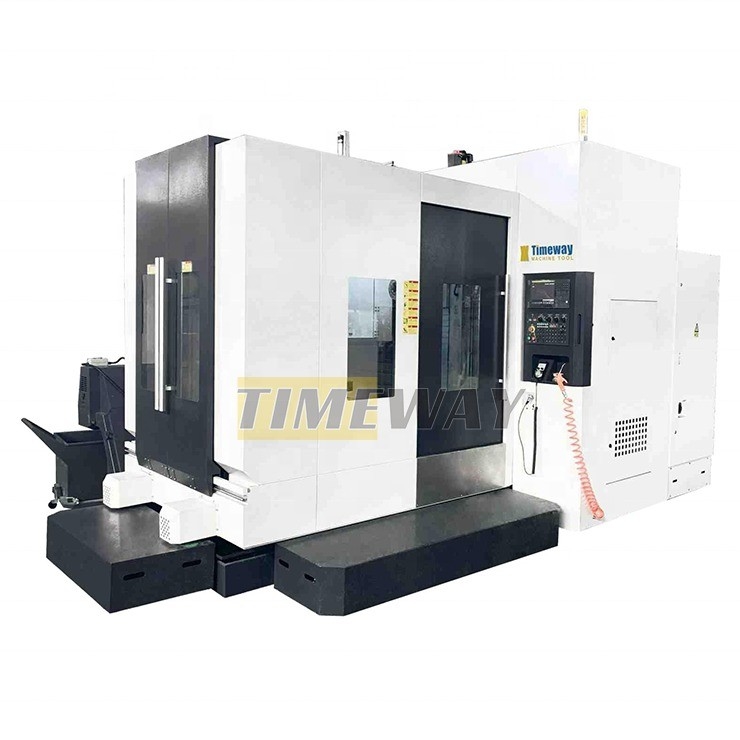

500*500 mm Tamanho da mesa Centro de usinagem CNC horizontal com 24 capacidades de revistas de ferramentas
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $70,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | 3 | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 3800*3200*3280 mm | Peso (T): | 9,5 t |
| Tamanho da tabela (mm): | 500*500 milímetro | Sistema de controlo CNC: | GSK, FANUC, KND, Siemens |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 800 mm |
| Viagem da mesa (Y) (mm): | 800 mm | Viagem da mesa (Z) (mm): | 800 mm |
| Precisão de posicionamento (mm): | 0,008 | Repetitividade (X/Y/Z) (mm): | 0,008 |
| Intervalo de velocidade do fuso (rpm): | 0 - 8000 rpm | Potência do motor do fuso ((kW): | 11/15 kw |
| Máximo Tabela Carga (quilogramas): | 800 kg | Velocidade de alimentação (mm/min): | 1 - 8000 mm/min |
| Min. Tempo de troca de ferramentas: | 3 | Capacidade do repositório de ferramentas: | 24 |
| Principais pontos de venda: | Automático | Garantia: | 1 ano |
| Voltagem: | 220/380 V | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tipo de máquina: | Centro de usinagem horizontal |
| CNC ou não: | Sistema CNC | Aplicação: | Centro de Mecânica de Metais |
| Modelo: | HMC500 | Tamanho da tabela: | 500*500 milímetro |
| Potência do motor principal: | 11/15 kw | Velocidade do eixo: | 8000 RPM |
| Espinha Taper: | BT2 | Peso da máquina: | 9500 QUILOGRAMAS |
| Dimensão total (CxLxA): | 3800*3200*3280 mm | Localização da sala de exposição: | Exercícios de formação e formação profissional |
| Componentes essenciais: | Motores | Indústrias aplicáveis: | Máquinas e aparelhos de reparação, fábricas, outros |
| Velocidade de alimentação rápida ((m/min): | 24/24/24 m/min | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos

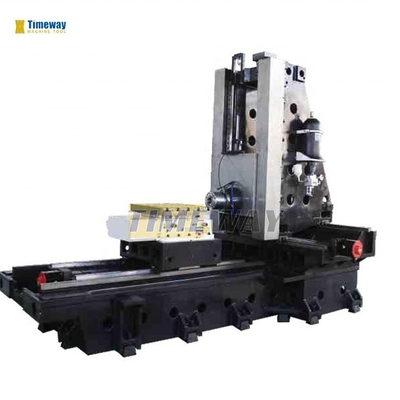

*Fusão de areia de resina;
* Os trilhos X, Y e Z adotam o caminho de condução linear importado, o eixo Y adota o par de trilhos de condução deslizante de plástico para HMC630;
* Os carris X, Y e Z adotam uma tampa telescópica de aço inoxidável;
* Padrão com fuso a correia;
* cilindro pneumático de Taiwan;
* Taiwan ATC, tipo de disco e tipo de cadeia estão disponíveis como opção;
* Rolamentos importados para parafusos;
* acoplamento importado;
* O sistema de equilíbrio de cabeçalho tem como opção o sistema de equilíbrio de azoto ou o sistema de equilíbrio hidráulico;
* Os trilhos X, Y e Z adotam o caminho de condução linear importado, o eixo Y adota o par de trilhos de condução deslizante de plástico para HMC630;
* Os carris X, Y e Z adotam uma tampa telescópica de aço inoxidável;
* Padrão com fuso a correia;
* cilindro pneumático de Taiwan;
* Taiwan ATC, tipo de disco e tipo de cadeia estão disponíveis como opção;
* Rolamentos importados para parafusos;
* acoplamento importado;
* O sistema de equilíbrio de cabeçalho tem como opção o sistema de equilíbrio de azoto ou o sistema de equilíbrio hidráulico;
Especificações | Unidade | HMC500 |
Estrutura da máquina | mm | Tipo T positivo |
Viagem no eixo X | mm | 800 |
Viagem no eixo Y | mm | 800 |
Viagem no eixo Z | mm | 800 |
Torque do servomotor no eixo B (FANUC) | mm | Bis12 |
Tamanho da tabela | mm | 500×500 |
Indicação de tabelas | ° | 1°×360 |
Esferas em T (n.o/largura/altura) | - Não. | 5-18-100 |
Velocidade de rotação da mesa | RPM | 16.6 |
Capacidade de carga | Quilos | 800 |
Força de bloqueio (35 kg / cm2) | kg/m | 5000 |
Distância entre o centro do fuso e a mesa | mm | 50-850 |
Distância entre o nariz do fuso e o centro da mesa | mm | 125 a 925 |
Espinhas cónicas | - Não. | BT2 |
Velocidade do fuso | RPM | 8000 |
Potência do motor principal | kW | A Bíblia, 15/11 |
Servomotor de eixo X/Y/Z (FANUC) | - Não. | Bis30/Bis30/Bis30 |
Velocidade de alimentação do eixo de corte X/Y/Z | m/min | 1-8000 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 24/24/24 |
Tipo de trilhos do eixo X/Y/Z | - Não. | Linear |
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0.008 |
Precisão de posicionamento repetido no eixo X/Y/Z | mm | ± 0.005 |
Precisão de posicionamento no eixo B | ° | ± 10° |

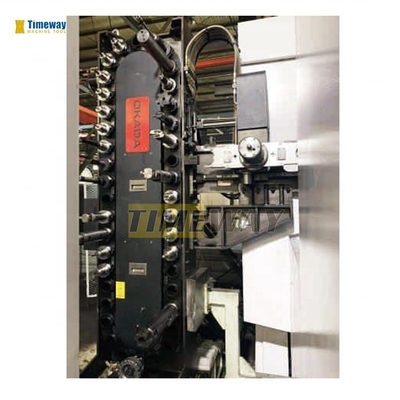

Capacidade do ATC (estilo) | ferramentas | 24 (Disc) |
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 2.7 |
Peso máximo da ferramenta | Quilos | 8 |
Diâmetro máximo da ferramenta | mm | Φ78/Φ125 |
Comprimento máximo da ferramenta | mm | 300 |
Fornecimento de energia | Qua | 30 |
Requer pressão do ar | kg/cm2 | 8 |
Peso da máquina | Quilos | 9500 |
Dimensão global (LxWxH) | mm | 3800×3200×3280 |

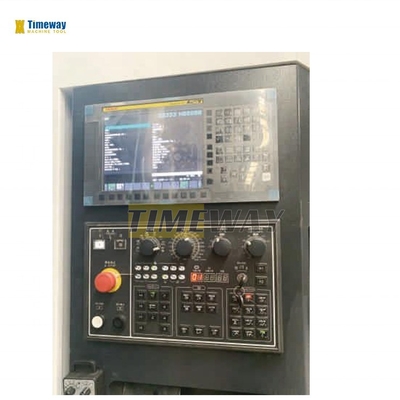

·Mesa de trabalho rotativa NC (eixo B); ·Luz de trabalho;·Lâmpada piloto; ·Interface USB e LAN; ·Gerador de pulso manual (MPG); ·Sistema de lubrificação automática centralizada. ·Sistema de arrefecimento. ·Trocador de calor para armário eléctrico; ·Blocos e parafusos de nivelamento; ·Caixa de ferramentas; ·Controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, Mitsubishi, FAGOR, etc. | ·Redutor ZF ou BF; ·Bico circular de líquido de arrefecimento; ·Fluido de arrefecimento através do fuso (CTS); ·Frigorífico de óleo de fuso; ·Ar condicionado (A/C) para armário elétrico; ·Sistema automático de medição da comprimento da ferramenta; ·Sistemas de medição automática da peça de trabalho; ·Opcional com transportador de filamentos tipo espiral e transportador de filamentos tipo cadeia. |
Por que escolher-nos
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
Deseja saber mais detalhes sobre este produto
