O leito, a coluna e a mesa de trabalho inteiro são fundidos em uma só peça, o que garante a rigidez do torno e a tensão interna é eliminada por temperamento secundário após o mecanizado bruto da peça de fundição,e a estabilidade da cama de travesseiro no processo de usinagem de grandes moldes. (10 toneladas/m2, teoricamente 16 toneladas/m2)
 |

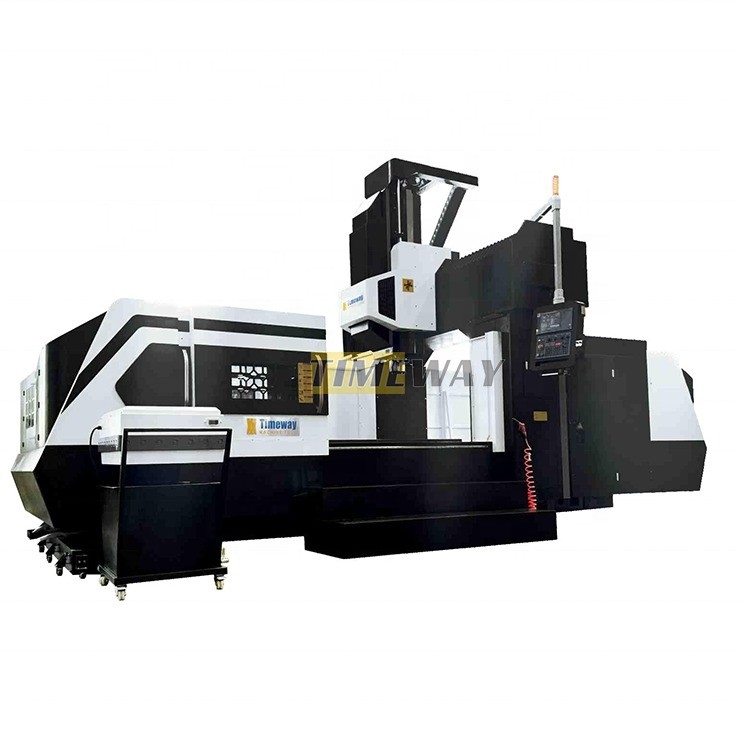

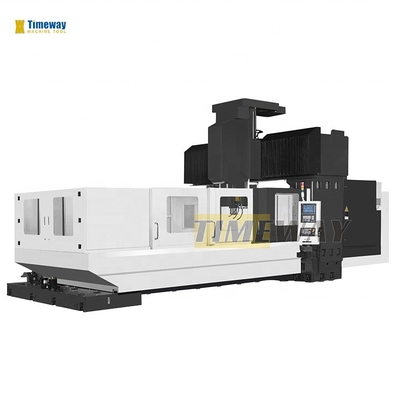

3 eixos Gantry Machining Center 0,04mm Precisão de posicionamento para suas necessidades de fabricação
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC TIMEWAY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $259,998.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Traseira |
| Dimensão ((L*W*H): | 6100x2700x3300 | Peso (T): | 20 T |
| Tamanho da tabela (mm): | 3680x2000 | Sistema de controlo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 2200 |
| Viagem da mesa (Y) (mm): | 1000 | Viagem da mesa (Z) (mm): | 600 |
| Precisão de posicionamento (mm): | 0.04mm | Repetitividade (X/Y/Z) (mm): | 0,008 |
| Potência do motor do fuso ((kW): | 26 | Máximo Tabela Carga (quilogramas): | 3000 kg |
| Min. Tempo de troca de ferramentas: | 2 | Capacidade do repositório de ferramentas: | 16, 24 |
| Principais pontos de venda: | Multifuntcionais | Garantia: | 1 ano |
| Voltagem: | Requisitos do cliente | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Viagens no eixo X: | 2200 |
| Curso da Y-linha central: | 1000 | Curso da Z-linha central: | 600 |
| Tamanho da tabela: | 900x1600 | Palavras-chave: | Máquina de moagem de galpão |
| Largura do pórtico: | 1400 | Ponto de venda chave: | 180 a 780 |
| Número de linha central: | 3 | Nome do produto: | Centro de usinagem de galpão |
| Tipo de máquina: | Centro de usinagem CNC | Indústrias aplicáveis: | Fabricação de máquinas |
| Localização da sala de exposição: | Filipinas, Marrocos, Emirados Árabes Unidos, Colômbia, Bangladesh | Componentes essenciais: | Motor |
| Porto: | Porto da China | ||
Descrição de produto
Centros de usinagem de galpão
Descrição dos produtos
Carregamento de peças grandes:
Parâmetro técnico:
Especificações | Unidade | GMC1000 | GMC1400 | GMC1600 |
Largura da mesa | mm | 900 | 1000 | 1200 |
Fenda em T (número/largura/tiro) | mm | 5/22/165 | 7/22/150 | 7/22/170 |
Viagem cruzada (Y) | mm | 1000 | 1400 | 1650 |
Viagem vertical (Z) | mm | 600 | 800 | 800 |
Altura máxima da peça de trabalho | mm | 680 | 935 | 1060 |
Tipo de guia do eixo X/Y | - | Linear | Linear | Linear |
Tipo de guia do eixo Z | - | Linear | Deslizamento | Deslizamento |
1. fundição de areia de resina; | 1. A fiação do 4o eixo; |
2Os trilhos X e Y adotam guias lineares importados, os trilhos Z adotam guias deslizantes; | 2. Tabela rotativa NC; |
3Os carris X, Y e Z têm uma tampa telescópica de aço inoxidável. | 3. Fuso a accionamento directo (Velocidade: 10000 rpm, 12000 rpm, 15000 rpm); |
4. Padrão com fuso a correia, opcional para fuso a accionamento directo; | 4. Bocal circular do líquido de arrefecimento; |
5- cilindro pneumático de Taiwan; | 5. Fluido de arrefecimento através do fuso (CTS); |
6. Taiwan ATC, tipo carrossel e tipo disco estão disponíveis como opção; | 6. Refrigerador de óleo de fuso; |
7. Rolamentos importados para tubos de condução; | 7. Ar condicionado (A/C) para gabinete elétrico; |
8- acoplamento de importação; | 8Sistema automático de medição de comprimento da ferramenta; |
9O sistema de equilíbrio de cabeçalho tem fundição pesada ou sistema de equilíbrio de nitrogénio como opção; | 9- sistemas de medição automática da peça de trabalho; |
10. Revestimento completo; | 10. Transportador de filamentos de tipo parafuso; |
11. Toque rígido; | 11. Transportador de chips de tipo de cadeia; |
12. Explosão de ar no centro do fuso; | 12Sistema de descarga de água de alta pressão; |
13. Lâmpada de trabalho; | 13Porta de segurança; |
14. Lâmpada piloto; | 14- Descascador de óleo. |
15Interface USB e LAN; | |
16Gerador de pulso manual (MPG); | |
17Sistema de lubrificação automática centralizada. | |
18- Sistema de arrefecimento. | |
19- Trocador de calor para gabinete eléctrico. | |
20. Blocos e parafusos de nivelamento; | |
21Caixa de ferramentas e ferramentas; | |
22Controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc. |
Detalhes da máquina
Não, não, não, não.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.
>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.
>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Não, não, não, não.

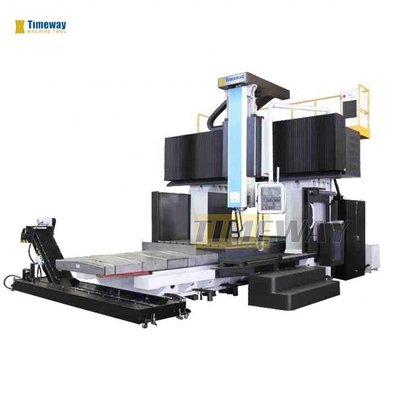

O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
Comentários positivos de clientes
Introdução à empresa
Exibição de fábrica:
Texto Introdução:
Perfil da empresa:
Timeway Machine Tool Co., Ltd é uma empresa profissional de fabricação de máquinas-ferramenta, os principais produtos incluem torno, máquina de fresagem, máquina de moagem, etc.,e de acordo com as necessidades do cliente também podemos projetar e fabricar várias máquinas de propósito especial, para prestar serviços relativos de modernização e transformação tecnológica no domínio das máquinas-ferramenta.
Nossa fábrica foi estabelecida em 2014. Tem técnicos profissionais, uma equipe de pesquisa e desenvolvimento, fabrica e vende equipamentos CNC e fornece serviços personalizados profissionais.Os nossos produtos são amplamente utilizados no processamento de moldes, produtos 3C, máquinas agrícolas, máquinas de petróleo, processamento de peças de automóveis, indústria aeroespacial, etc., vendendo mais de 60 países e regiões no país e no exterior.
Perguntas frequentes
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo; 2. Equipe profissional de P & D e 25 anos de experiência em exportação; 3. Exportado para mais de 60 países; 4. Certificados CE, ISO; 5.Serviço online 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantia de qualidade; 7. Engenheiros estrangeiros disponíveis para resolver problemas; P: Você tem QC ou quaisquer padrões de segurança para suas máquinas?Nós estabelecemos um departamento de controle de qualidade muito rigoroso para garantir boa qualidade. Q: Qual é o MOQ? A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto) Q: O que dizer dos termos de pagamento? A: (1) T / T com 30% de pagamento antecipado,e 70% do saldo a pagar antes da expediçãoQ: O que dizer da garantia? R: O período de garantia é de um ano após a entrega.Nós forneceremos serviço vitalício para a máquina.
