80 mm Diâmetro Prensa de perfuração de braço rotativo hidráulico de grande tipo com 450 mm de viagem do fuso
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | CE ISO |
| Número do modelo: | RD310, RD313, RD410, RD413, RD516, RD620, RD825 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $25,000.00/sets 1-2 sets |
| Detalhes da embalagem: | caixa de madeira e palete de madeira |
| Habilidade da fonte: | 1000 conjuntos por ano |
|
Informação detalhada |
|||
| Condição: | Novos | Tipo: | máquina de perfuração da coluna |
|---|---|---|---|
| Diâmetro de Máximo Perfuração (milímetros): | 35 | Intervalo de velocidade do fuso (rpm): | 300 - 1000 rpm |
| CNC ou não: | Normal | Velocidade de furo: | 0.04-3.2mm/r ((16 passos) |
| Voltagem: | 380 V/50 Hz | Dimensão ((L*W*H): | 1805 x 800 x 232 mm |
| Potência (kW): | 3 kw | Peso (kg): | 1600 quilogramas |
| Garantia: | 1 ano | Principais pontos de venda: | Fácil de operar |
| Localização da sala de exposição: | Ex.: Egito, Itália, França, Peru, Indonésia, Índia, México, Tailândia, África do Sul | Indústrias aplicáveis: | Usina, oficinas de reparações da maquinaria, outro |
| Tipo de comercialização: | Novo produto 2020 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Componentes essenciais: | Outros rolamentos, engrenagens, motores, motores, outros | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Cores: | Personalizável | Diâmetro de perfuração: | 80 mm |
| Distância entre o centro do fuso e a coluna: | 500-2500 mm | Escala de velocidade do eixo: | 16-1250 rpm ((16 passos) |
| Curso do eixo: | 450 mm | Tipo de fixação: | Máquinas hidráulicas |
| Tamanho da mesa de trabalho: | 800x1000mm | Potência: | 7.5kw |
| Porto: | Porto da China | ||
Descrição de produto

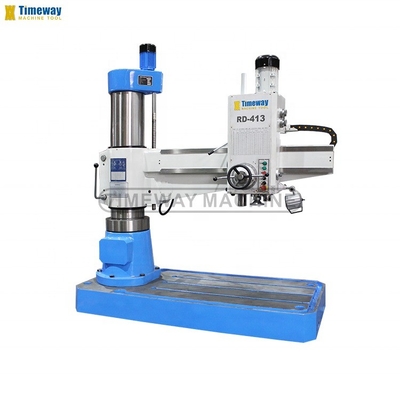

Máquina de perfuração de braço rotativo hidráulico de grande porte
RD310 RD313 RD410 RD413 RD516 RD620 RD825
Características:
- A base, a coluna, o braço e a cabeça de engrenagem são feitos de fundição de alta qualidade.
- As principais características do projeto incluem uma grande coluna e um braço altamente resistente à torção.
- Ajuste de altura da bala através de um poderoso motor motorizado e fuso vertical.
- As engrenagens de elevação do braço funcionam num banho de óleo para máxima fiabilidade e mínimo desgaste.
- Design avançado de pivot de coluna com características de fixação otimizadas, máxima rigidez e deslocamento mínimo de fixação.
- O eixo giratório e o eixo de deslocamento apresentam um funcionamento extremamente suave para facilitar o trabalho de produção diário do operador.
- As engrenagens apresentam engrenagens de aço cromênico endurecidas e moídas com precisão para uma operação suave e silenciosa.
- Todas as peças de engrenagem são lubrificadas de forma fiável através de uma bomba de óleo.
- O eixo principal funciona com rolamentos de precisão e possui um freio automático.
Parâmetro técnico:
Perfurador de tipo médio e pequeno
| Especificações | Unidade | RD310 | RD313 | RD410 | RD413 |
| Diâmetro máximo da perfuração | mm | 35 | 35 | 40 | 40 |
| Distância do centro do fuso até à superfície da coluna | mm | 300 a 1000 | 300 a 1300 | 300 a 1000 | 300 a 1300 |
| Distância entre o nariz do fuso e a superfície da mesa de trabalho | mm | 250 a 1020 | 320 a 1020 | 215 a 965 | 215 a 965 |
| Viagem horizontal da caixa do eixo | mm | 700 | 1000 | 700 | 1000 |
| Ângulo de rotação da vara radial | deg | ± 180° | ± 180° | ± 180° | ± 180° |
| Espinhas cónicas | - | Morse não.4 | Morse não.4 | Morse não.4 | Morse não.4 |
| Faixa de velocidade e graus do fuso | RPM | 50-2350 ((12 degraus) | 50-2350 ((12 degraus) | 50-1035 (nove degraus) | 50-1035 (nove degraus) |
| Velocidade e graus de alimentação | mm/r | 0.13-0.54 ((4 passos) | 0.13-0.54 ((4 passos) | 0.13-0.54 ((4 passos) | 0.13-0.54 ((4 passos) |
| Viagem do eixo | mm | 250 | 250 | 250 | 250 |
| Potência do motor principal | kW | 3 | 3 | 3 | 3 |
| Peso líquido | Quilos | 1600 | 1780 | 1600 | 1780 |
| Área do piso | mm | 1050x650 | 1350x650 | 1050x650 | 1350x650 |
| Tamanho da mesa de trabalho | mm | 450x450 | 450x450 | 450x450 | 450x450 |
| Dimensão global | mm | 1805x800x2320 | 2105x800x2320 | 1805x800x2320 | 2105x800x2320 |
Máquinas de perfuração de grande porte
| Especificações | Unidade | RD516 | RD620 | RD825 |
| Diâmetro máximo da perfuração | mm | 50 | 63 | 80 |
| Distância do centro do fuso até à superfície da coluna | mm | 350 a 1600 | 450-2000 | 500 a 2500 |
| Distância entre o nariz do fuso e a superfície da mesa de trabalho | mm | 320 a 1220 | 400-1600 | 550-2000 |
| Viagem horizontal da caixa do eixo | mm | 1250 | 1600 | 2000 |
| Ângulo de rotação da vara radial | deg | ± 180° | ± 180° | ± 180° |
| Espinhas cónicas | - | Morse não.5 | Morse não.5 | Morse não.6 |
| Faixa de velocidade e graus do fuso | RPM | 25 a 2000 ((16 passos) | 20-1600 ((16 passos) | 16-1250 ((16passos) |
| Velocidade e graus de alimentação | mm/r | 0.04-3.2 ((16 passos) | 0.04-3.2 ((16 passos) | 0.04-3.2 ((16 passos) |
| Viagem do eixo | mm | 315 | 400 | 450 |
| Potência do motor principal | kW | 4 | 5.5 | 7.5 |
| Peso líquido | Quilos | 3500 | 7000 | 11000 |
| Área do piso | mm | 1590x840 | 2000x1080 | 2450x1160 |
| Tamanho da mesa de trabalho | mm | 500x630 | 625x800 | 800x1000 |
| Dimensão global | mm | 2500x1070x2840 | 3080x1250x3400 | 3730x1400x4025 |
PadrãoConfiguração:
• HPreparação hidráulica-velocidade de selecção e alimentaçãoMecanismos de mudança
• Prensagem hidráulica da cabeça do fuso, radialbraço e coluna
• Guias e engrenagens endurecidas e em terra
•Mesa de trabalho em forma de caixa
•Halógeno trabalholuz
•C- Não.Formigasistema
• Caixa de ferramentas e ferramentas
• OManual do operador em inglês
•380V-50Hz-3Ph ou como cliente- Não.O seu pedido.

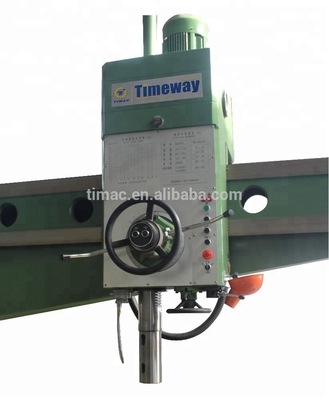

Caixa de fuso e guia de solo endurecido Partes de fuso e alimentação
Interruptor total de coluna de alta rigidez e interruptor de arrefecimento
Pressão de perfuração radial (RD310) Embalagem pronta com ferro de ângulo fixo ((RD516)
