>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
 |

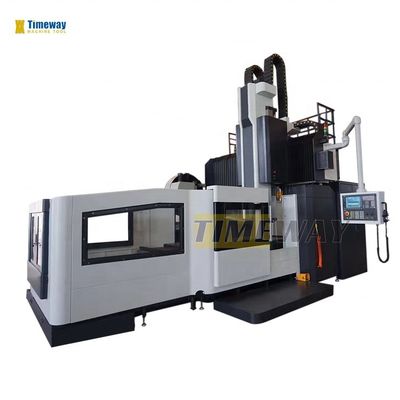

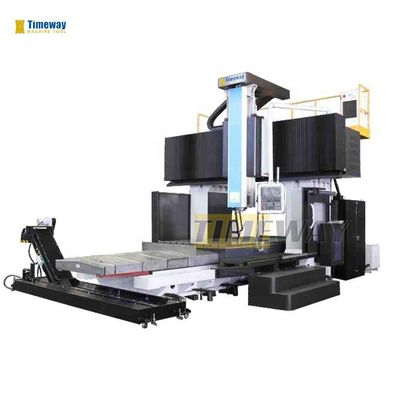

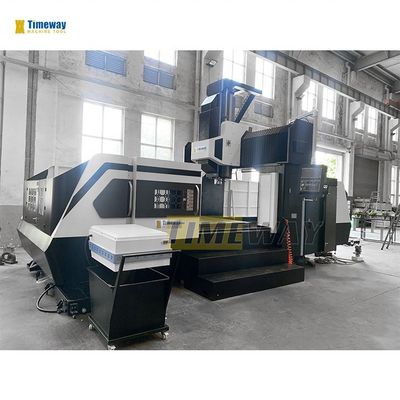

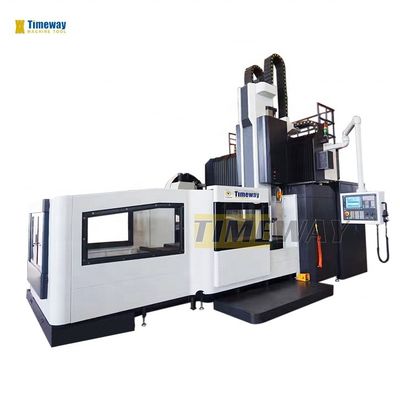

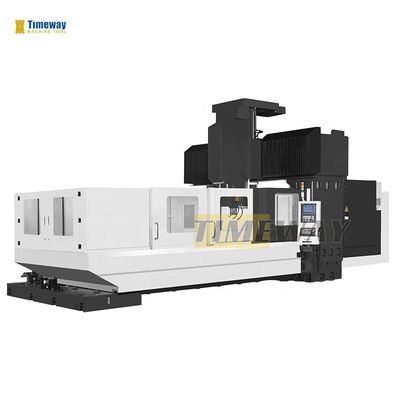

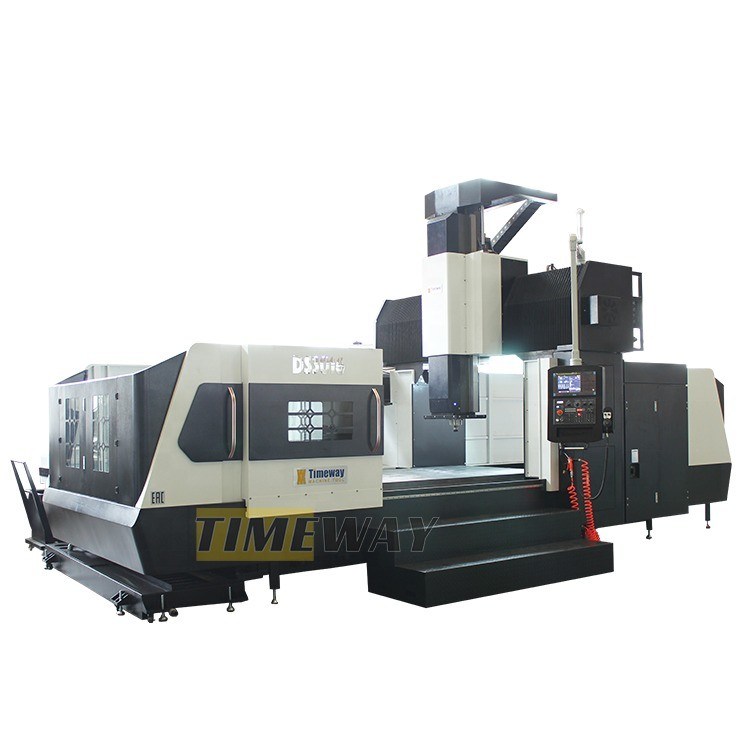

Máquina de fresagem de grande dimensão de tipo "Gantry" para travagem transversal Y 1000 e travagem de mesa X mm 1000
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC TIMEWAY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $153,000.00/sets 1-1 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 4300x2700x3300 | Peso (T): | 3 T |
| Tamanho da tabela (mm): | 320x800 | Sistema de controlo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 1000 |
| Viagem da mesa (Y) (mm): | 600 | Viagem da mesa (Z) (mm): | 1400 |
| Precisão de posicionamento (mm): | 0.04mm | Repetitividade (X/Y/Z) (mm): | 0,008 |
| Potência do motor do fuso ((kW): | 18.5 | Máximo Tabela Carga (quilogramas): | 1500 kg |
| Min. Tempo de troca de ferramentas: | 2 | Capacidade do repositório de ferramentas: | 16, 24 |
| Principais pontos de venda: | Multifuntcionais | Garantia: | 1 ano |
| Voltagem: | Requisitos do cliente | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Largura da tabela: | 900 |
| Comprimento da tabela: | 1300/1600/1800/2000/2200 | Fenda em T (número/largura/tiro): | 5/22/165 |
| Capacidade de carga: | 1500/1700/2000/2500/3000 | Viagem longitudinal (X): | 1300/1600/1800/2000/2200 |
| Viagem cruzada (Y): | 1000 | Viagem vertical (Z): | 600 |
| Altura máxima da peça de trabalho: | 1400 | Distância entre o nariz do fuso e a mesa: | 680 |
| Diâmetro e coníferas do fuso: | 180 a 780 | Indústrias aplicáveis: | Fabricação de máquinas |
| Localização da sala de exposição: | Filipinas, Marrocos, Emirados Árabes Unidos, Colômbia, Bangladesh | Componentes essenciais: | Motor |
| Porto: | Porto da China | ||
Descrição de produto
Centro de Maquinagem CNC Grande Tamanho Máquina de Moagem de Tipo Gantry Centro de Maquinagem de Gantry
Descrição dos produtos
Especificações | Unidade | GMC1000 | GMC1400 | GMC1600 |
Largura da mesa | mm | 900 | 1000 | 1200 |
Comprimento da mesa | mm | 1300/1600/1800/2000/2200 | 2000/2500/3000/3500 | 2000/3000/4000 |
Fenda em T (número/largura/tiro) | mm | 5/22/165 | 7/22/150 | 7/22/170 |
Capacidade de carga | Quilos | 1500/1700/2000/2500/3000 | 3000/3500/4000/4500 | 3000/4000/5000 |
Viagem longitudinal (X) | mm | 1300/1600/1800/2000/2200 | 2000/2500/3000/3500 | 2000/3000/4000 |
Viagem cruzada (Y) | mm | 1000 | 1400 | 1650 |
Viagem vertical (Z) | mm | 600 | 800 | 800 |
Largura do pórtico | mm | 1400 | 1400 | 1650 |
Altura máxima da peça de trabalho | mm | 680 | 935 | 1060 |
Distância entre o nariz do fuso e a mesa | mm | 180 a 780 | 60 a 860 | 60 a 860 |
Diâmetro e coníferas do fuso | - | BT1convenção | BT1convenção | BT1convenção |
Velocidade do fuso | RPM | 8000 | 6000 | 6000 |
Velocidade de alimentação no eixo X/Y/Z | m/min | 10/10/10 | 10/10/10 | 10/10/10 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 20/20/20 | A Bíblia, 15/1 | A Bíblia, 15/1 |
Torque do motor de alimentação do eixo X/Y/Z | N.m | 18/20/18 | 38/30/30 | 38/30/30 |
Precisão de posicionamento no eixo X/Y/Z | mm | 0.005 | 0.005 | 0.005 |
Precisão de repetibilidade do eixo X/YZ | mm | 0.003 | 0.003 | 0.003 |
Potência do motor principal | kW | 7.5 | 22 | 22 |
Capacidade do carregador de ferramentas | T | 24 (Disc) | 24 (Disc) | 24 (Disc) |
Tipo de guia do eixo X/Y | - | Linear | Linear | Linear |
Tipo de guia do eixo Z | - | Linear | Deslizamento | Deslizamento |
Peso da máquina | toneladas | 12/14/16/18/20 | 18/21/24/27 | 20/25/29 |
Comprimento da máquina | mm | 4300/4900/5300/5700/6100 | 5400/6400/7400/8400 | 5400/7400/9400 |
Largura e altura da máquina | mm | 2700x3300 | 2700x3500 | 3300x3500 |
√ Sistema CNC FANUC 0i MF √ X/Y: trilhos de guia lineares, Z: trilho de guia deslizante √ Taiwan BT40 fuso, 8000 rpm √ ATC de tipo disco de Taiwan com 24 ferramentas √ Revestimento completo √ Gerador de pulso manual (MPG) √ Interface USB e LAN √ Lâmpada de trabalho √ Lâmpada piloto √ Sistema de arrefecimento √ Sistema de lubrificação automática centralizada √ Explosão de ar do fuso √ Pistola de ar √ Arvore de moagem e parafusos √ Trocador de calor para armário elétrico √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4o eixo _ Fusão de accionamento directo (10000, 12000, 15000 rpm) _ Bocal circular do líquido de resfriamento _ Fluido de arrefecimento através do fuso (CTS) _ Frigorífico de óleo do fuso Ar condicionado _ Transportador de chips de tipo cadeia - Pistola de água. _ Portão de segurança _ Sistema de medição de ferramentas _ Sistema de medição da peça de trabalho |
Detalhes da máquina
Não, não, não, não.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
Não, não, não, não.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.
>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.
>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Comentários positivos de clientes
Descrição do vídeo
Introdução à empresa
Exibição da fábrica
Cliente visitado:
Exposição:
Perguntas frequentes
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
