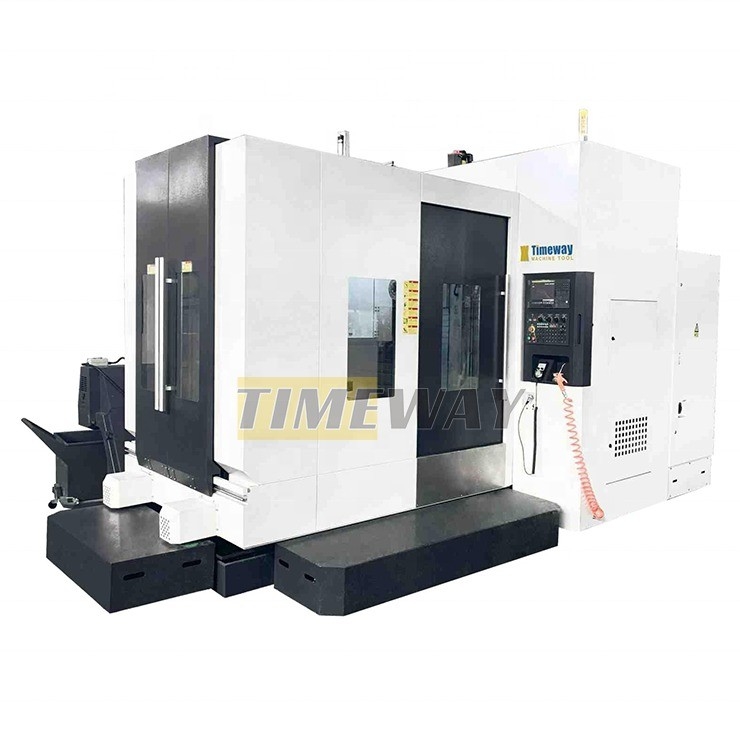

2s Tempo de mudança de ferramenta KND Máquina de fresagem CNC para centro de usinagem horizontal de metal
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $49,998.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 3500x2900x3280 | Peso (T): | 5,5 t |
| Tamanho da tabela (mm): | 500x500 | Sistema de controlo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 600 |
| Viagem da mesa (Y) (mm): | 650 | Viagem da mesa (Z) (mm): | 550 |
| Precisão de posicionamento (mm): | 0.04mm | Repetitividade (X/Y/Z) (mm): | 0,008 |
| Potência do motor do fuso ((kW): | 11 | Máximo Tabela Carga (quilogramas): | 500 kg |
| Min. Tempo de troca de ferramentas: | 2 | Capacidade do repositório de ferramentas: | 16, 24 |
| Principais pontos de venda: | Multifuntcionais | Garantia: | 1 ano |
| Voltagem: | Requisitos do cliente | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tamanho portátil: | 500x500 |
| Indicação da tabela de trabalho: | 0,001 | Espaço em T da mesa de trabalho (distância no-sizex): | 5/14/80 |
| Velocidade de rotação da mesa de trabalho: | 16,6 | Capacidade de carga da mesa de trabalho: | 500 |
| Força de bloqueio (35 kg/cm2): | 2500 | Viagem no eixo X: | 600 |
| Curso da linha central de Y: | 620 | Viagem no eixo Z: | 550 |
| Velocidade de alimentação rápida no eixo X/Y/Z: | 11/28/18 | Indústrias aplicáveis: | Fabricação de máquinas |
| Localização da sala de exposição: | Filipinas, Marrocos, Emirados Árabes Unidos, Colômbia, Bangladesh | Componentes essenciais: | Motor |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Especificações | Unidade | HMC500 | HMC630 |
Tamanho portátil | mm | 500×500 | 630x630 |
Número da mesa de trabalho | Peças | 1 | 1 |
Indicação da tabela de trabalho | ° | 00,001° | 00,001° |
Espaço em T da mesa de trabalho (distância no-sizex) | - | 5/14/80 | 5/18/122 |
Velocidade de rotação da mesa de trabalho | RPM | 16.6 | 11.1 |
Capacidade de carga da mesa de trabalho | Quilos | 500 | 800 |
Força de bloqueio (35 kg/cm2) | kg/m | 2500 | 4000 |
Viagem no eixo X | mm | 600 | 1200 |
Viagem no eixo Y | mm | 620 | 800 |
Viagem no eixo Z | mm | 550 | 700 |
Distância entre o centro do fuso e a mesa de trabalho | mm | 150 a 750 | -60-740 |
Distância entre o nariz do fuso e o centro do fuso | mm | 150-700 | 215 a 880 |
Espinhas cónicas | - | BT2 serviços de informação | BT2 serviços de informação |
Velocidade máxima do fuso | RPM | 8000 | 6000 |
Estilo/estação ATC | - | 24 (Disc) | 24 (Disc) |
Diâmetro máximo da ferramenta | mm | Φ78/Φ125 | Φ78/Φ125 |
Comprimento máximo da ferramenta | mm | 300 | 300 |
Peso máximo da ferramenta | Quilos | 8 | 8 |
Tempo de mudança de ferramenta | sec | 7 | 7 |
Velocidade de alimentação no eixo X/Y/Z | mm/min | 1-8000 | 1-8000 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 30/30/30 | 20/12/20 |
Tipo de guia do eixo X/Y/Z | - | Linear | X/Z: linear/Y: deslizante |
Precisão de posicionamento no eixo X/Y/Z | mm | 0.01 | 0.01 |
Precisão de reposicionamento do eixo X/Y/Z | mm | 0.008 | 0.006 |
Precisão de posicionamento no eixo B | sec | 10" | 10" |
Potência do motor principal | kW | 11 | 15/18.5 |
Torque do motor de alimentação do eixo X/Y/Z | NM | 11/28/18 | 16/18/20 |
Torque do motor de alimentação do eixo B | NM | 15 | 15 |
Capacidade | KVA | 50 | 50 |
Pressão do ar | kg/cm2 | 8 | 8 |
Sistema CNC | - | FANUC | FANUC |
Peso da máquina | Quilos | 7000 | 8000 |
Dimensões da máquina (LxWxH) | mm | 3500x2900x3280 | 4285x3120x3280 |
√ Sistema CNC FANUC 0i MF √ X/Y: trilhos de guia lineares, Z: trilho de guia deslizante √ Taiwan BT40 fuso, 8000 rpm √ ATC de tipo disco de Taiwan com 24 ferramentas √ Revestimento completo √ Gerador de pulso manual (MPG) √ Interface USB e LAN √ Lâmpada de trabalho √ Lâmpada piloto √ Sistema de arrefecimento √ Sistema de lubrificação automática centralizada √ Explosão de ar do fuso √ Pistola de ar √ Arvore de moagem e parafusos √ Trocador de calor para armário elétrico √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4o eixo _ Fusão de accionamento directo (10000, 12000, 15000 rpm) _ Bocal circular do líquido de resfriamento _ Fluido de arrefecimento através do fuso (CTS) _ Frigorífico de óleo do fuso Ar condicionado _ Transportador de chips de tipo cadeia - Pistola de água. _ Portão de segurança _ Sistema de medição de ferramentas _ Sistema de medição da peça de trabalho |
Detalhes da máquina
Não, não, não, não.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.

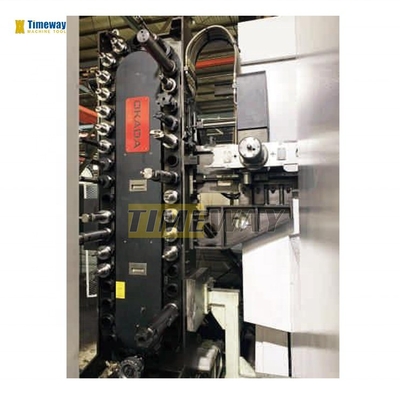

>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.

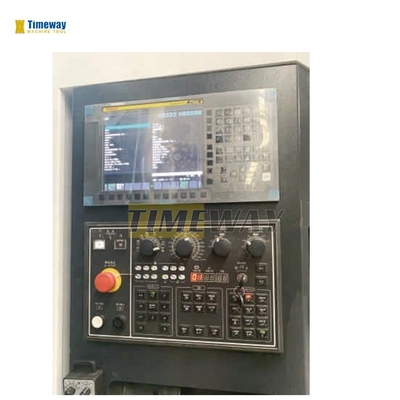

>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
