Equipado com o 4o eixo para usinagem de peças redondas.
Equipado com mesa giratória NC do tipo "cradle" no eixo B+C.
Equipado com mesa giratória NC do eixo A+C.
Equipado com cabeça giratória (eixo B) + mesa giratória NC (eixo C).
 |
Viagem da mesa Y mm 1300 Centro de usinagem CNC vertical com Max.
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $61,899.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 3820x2560x3100 | Peso (T): | 3 T |
| Tamanho da tabela (mm): | 320x800 | Sistema de controlo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 1200 |
| Viagem da mesa (Y) (mm): | 1300 | Viagem da mesa (Z) (mm): | 700 |
| Precisão de posicionamento (mm): | 0.04mm | Repetitividade (X/Y/Z) (mm): | 0,008 |
| Potência do motor do fuso ((kW): | 18.5 | Máximo Tabela Carga (quilogramas): | 500 kg |
| Min. Tempo de troca de ferramentas: | 2 | Capacidade do repositório de ferramentas: | 16, 24 |
| Principais pontos de venda: | Multifuntcionais | Garantia: | 1 ano |
| Voltagem: | Requisitos do cliente | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tamanho da mesa de trabalho (WxL): | 710x1400 |
| Fenda em T (número/largura/tiro): | 18 de Maio de 152.5 | Capacidade de carga: | 1200 |
| Viagem longitudinal (X): | 1300 | Viagem cruzada (Y): | 700 |
| Viagem vertical (Z): | 650 | Distância entre o nariz do fuso e a mesa: | 150-800 |
| Distância do centro do fuso até à coluna: | 785 | Velocidade do eixo: | 8000 |
| Indústrias aplicáveis: | Fabricação de máquinas | Localização da sala de exposição: | Filipinas, Marrocos, Emirados Árabes Unidos, Colômbia, Bangladesh |
| Componentes essenciais: | Motor | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Aplicações do centro de usinagem vertical:
O centro de usinagem vertical da série VMC é um centro de usinagem vertical controlado por CNC (dispositivo de controle numérico de computador) e que executa processamento de corte.Aquecimento e moagem; pode resolver o processamento de peças complexas, precisas, de pequenos lotes e de várias variedades.

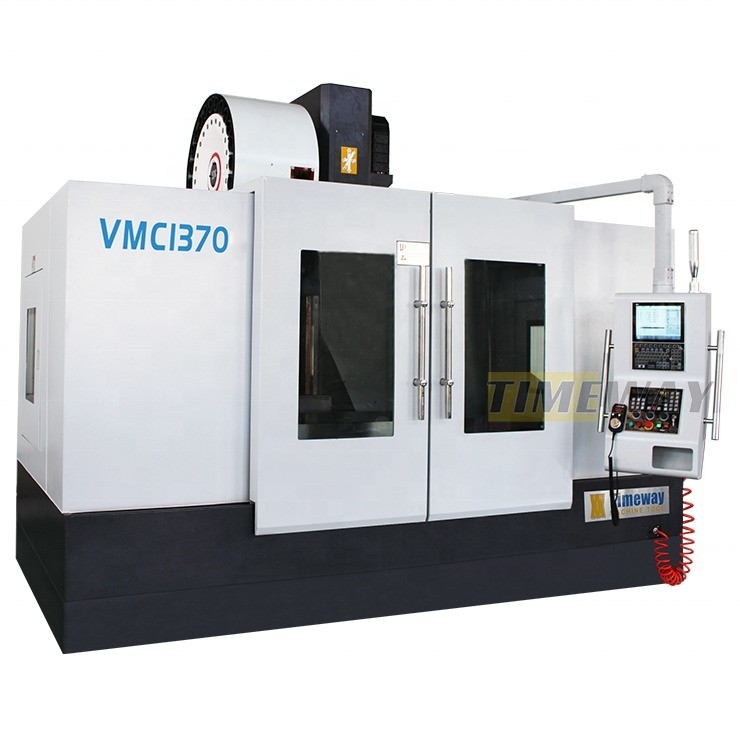

Especificações | Unidade | VMC1370 | VMC1580 | VMC1690 | VMC1890 | |||
Tamanho da mesa de trabalho (WxL) | mm | 710x1400 | 800x1700 | 900x1800 | 900x2000 | |||
Fenda em T (número/largura/tiro) | mm | 18 de Maio de 152.5 | 5/22/135 | 5/22/165 | 5/22/165 | |||
Capacidade de carga | Quilos | 1200 | 1500 | 1600 | 1600 | |||
Viagem longitudinal (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
Viagem cruzada (Y) | mm | 700 | 800 | 900 | 900 | |||
Viagem vertical (Z) | mm | 650 | 700 | 680 | 800 | |||
Distância entre o nariz do fuso e a mesa | mm | 150-800 | 185-885 | 160 a 840 | 160 a 960 | |||
Distância do centro do fuso até à coluna | mm | 785 | 810 | 950 | 950 | |||
Espinhas cónicas | - | BT2 serviços de informação | BT2 serviços de informação | BT2 serviços de informação | BT2 serviços de informação | |||
Velocidade do fuso | RPM | 8000 | 8000 | 6000 | 6000 | |||
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 12/12/12 | 12/12/12 | 12/12/10 | 12/12/10 | |||
Torque do motor de alimentação do eixo X/Y/Z | N.m | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
Precisão de posicionamento no eixo X/Y/Z | mm | 0.015 | 0.015 | 0.015 | 0.015 | |||
Precisão de reposicionamento do eixo X/Y/Z | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Potência do motor principal | kW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
Fonte de pressão do ar | kg/cm2 | 8 | 8 | 8 | 8 | |||
Capacidade | Qua | 30 | 30 | 35 | 40 | |||
Capacidade do carregador de ferramentas | T | 24 (Disc) | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Tipo de guia | - | Deslizamento (eixo Y, quatro carris) | Deslizamento (eixo Y, quatro carris) | Deslizamento (eixo Y, quatro carris) | Deslizamento (eixo Y, quatro carris) | |||
Peso da máquina | Quilos | 11000 | 14000 | 15000 | 15500 | |||
Dimensões da máquina (LxWxH) | mm | 3820x2560x3100 | 4200x3520x3055 | 4280x3700x3220 | 4590x3960x3440 | |||
√ Sistema CNC FANUC 0i MF √ X/Y: trilhos de guia lineares, Z: trilho de guia deslizante √ Taiwan BT40 fuso, 8000 rpm √ ATC de tipo disco de Taiwan com 24 ferramentas √ Revestimento completo √ Gerador de pulso manual (MPG) √ Interface USB e LAN √ Lâmpada de trabalho √ Lâmpada piloto √ Sistema de arrefecimento √ Sistema de lubrificação automática centralizada √ Explosão de ar do fuso √ Pistola de ar √ Arvore de moagem e parafusos √ Trocador de calor para armário elétrico √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4o eixo _ Fusão de accionamento directo (10000, 12000, 15000 rpm) _ Bocal circular do líquido de resfriamento _ Fluido de arrefecimento através do fuso (CTS) _ Frigorífico de óleo do fuso Ar condicionado _ Transportador de chips de tipo cadeia - Pistola de água. _ Portão de segurança _ Sistema de medição de ferramentas _ Sistema de medição da peça de trabalho |
Detalhes da máquina
Não, não, não, não.

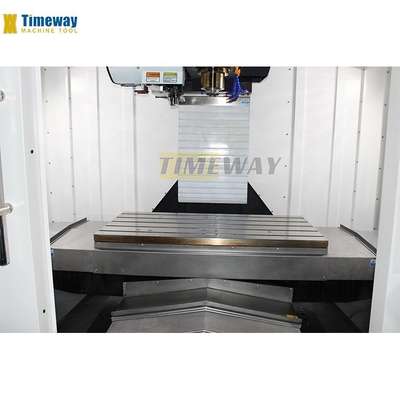

A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.

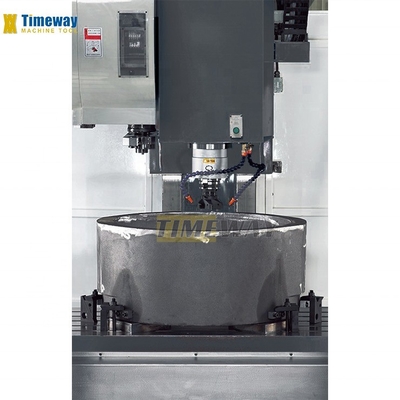

>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.

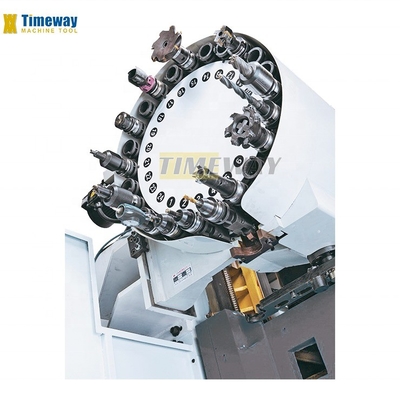

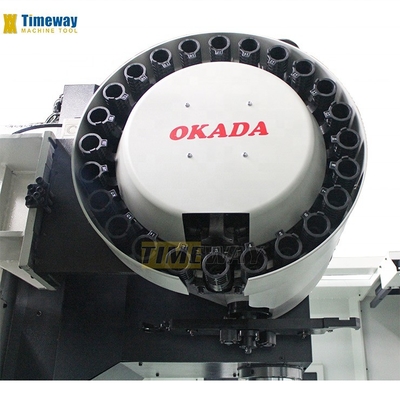

>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.

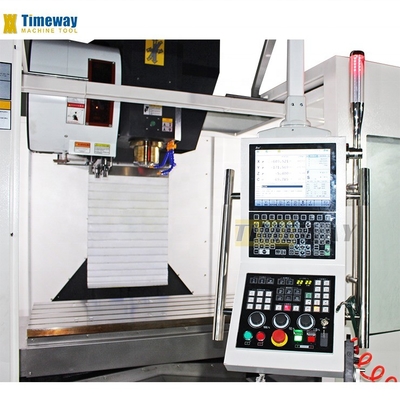

>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
