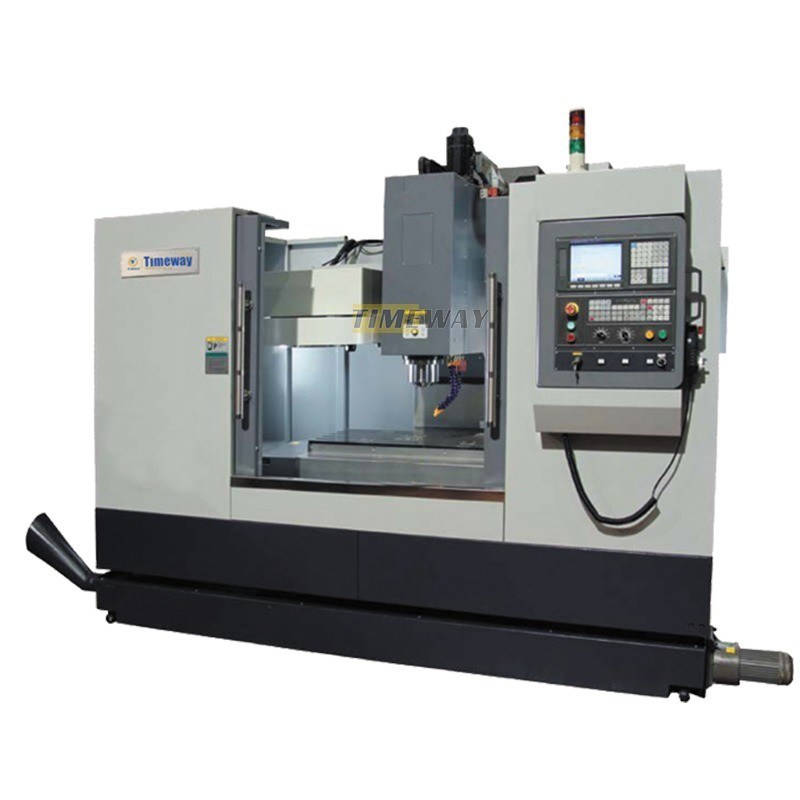

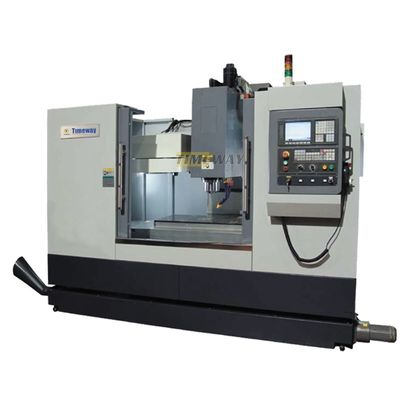

Precisão BT-50 Centro de Mecânica Vertical Spindle Taper para Mecânica Avançada
Detalhes do produto:
| Lugar de origem: | SHANGHAI |
| Marca: | TIMEWAY |
| Número do modelo: | VMC1270L |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $40,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Universais | Intervalo de velocidade do fuso (rpm): | 0 - 24 |
|---|---|---|---|
| Número de eixos: | 3 | Número de espinhas: | Solteiro |
| Capacidade de usinagem: | Dever claro | Espinha Taper: | BT2 serviços de informação |
| Viagem da mesa (X) (mm): | 1200 | Viagem da mesa (Y) (mm): | 700 |
| Viagem da mesa (Z) (mm): | 700 | Precisão de posicionamento (mm): | 0,008 |
| Repetitividade (X/Y/Z) (mm): | 0,006 | Voltagem: | 220 V/110 V |
| Dimensão ((L*W*H): | 1200x700x700 | Sistema de controlo CNC: | FANUC |
| Principais pontos de venda: | Alta precisão | Peso (kg): | 10000 |
| Potência do motor do fuso ((kW): | 15 | Garantia: | 1 ano |
| Máximo Tabela Carga (quilogramas): | 1200 kg | Tipo de comercialização: | Novo produto 2019 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Peso da máquina: | 10 000 kg |
| Tamanho da mesa de trabalho (LxW): | 1360x700 | Fenda em T (número/largura/tiro): | 18 de Maio de 152.5 |
| Capacidade de carga: | 1200 milímetros | Viagem longitudinal (X): | 1200 milímetros |
| Viagem cruzada (Y): | 700 milímetros | Viagem vertical (Z): | 700 milímetros |
| Distância do centro do fuso até à coluna: | 785 mm | Espinha Taper: | BT2 - - - - - - - - - - - |
| Velocidade do eixo: | 6000 rpm | Condição: | Novos |
| Indústrias aplicáveis: | Serviços de reparação de máquinas, obras de construção | Localização da sala de exposição: | Vietname, Indonésia, Espanha, Chile |
| Componentes essenciais: | Motor | Curso da tabela (milímetros): | 1360x700 |
| Anos: | Novos | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Especificações | Unidade | VMC1270L | VMC1370L | |
Tamanho da tabela | mm | 700x1360 | 700x1360 | |
Fenda em T (número/largura/tiro) | mm | 5/18/122 | 5/18/122 | |
Capacidade de carga | Quilos | 1000 | 1200 | |
Viagem longitudinal (X) | mm | 1200 | 1300 | |
Viagem cruzada (Y) | mm | 700 | 700 | |
Viagem vertical (Z) | mm | 600 | 600 | |
Distância entre o nariz do fuso e a mesa | mm | 87 a 687 | 150 a 750 | |
Distância do centro do fuso até à coluna | mm | 785 | 785 | |
Espinhas cónicas | - | BT2 serviços de informação | BT2 serviços de informação | |
Velocidade do fuso | RPM | 8000 | 8000 | |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 24/24/18 | 24/24/18 | |
Torque do motor de alimentação do eixo X/Y/Z | N.m | 23/23/23 | 23/23/23 | |
Precisão de posicionamento no eixo X/Y/Z | mm | 0.008 | 0.008 | |
Precisão de repetibilidade do eixo X/YZ | mm | 0.005 | 0.005 | |
Potência do motor principal | kW | A Bíblia, 15/11 | 15/18.5 | |
Fonte de pressão do ar | kg/cm2 | 8 | 8 | |
Potência total | Qua | 25 | 30 | |
Capacidade do carregador de ferramentas | T | 24 (Disc) | 24 (Disc) | |
Tipo de guia | - | X: linear; Y: linear, com quatro trilhos; Z: em espiral/linear | X: linear; Y: linear, com quatro trilhos; Z: em espiral/linear | |
Peso da máquina | Quilos | 9600 | 11000 | |
Dimensões da máquina (LxWxH) | mm | 3500x2500x3055 | 3820x2560x3100 | |
1. fundição de areia de resina; 2Os carris X e Y adotam uma condução linear importada; os carris Z são amortecentes.um par de carris guiadores deslizantes de plástico; 3Os carris X, Y e Z têm uma tampa telescópica de aço inoxidável. 4. Padrão com fuso a correia, opcional para fuso a accionamento directo; 5- cilindro pneumático de Taiwan; 6. Taiwan ATC, tipo carrossel e tipo disco estão disponíveis como opção; 7. Rolamentos importados para parafusos de condução; 8- acoplamento de importação; 9O sistema de equilíbrio de cabeçalho tem fundição pesada ou nitrogênio sistema de equilíbrio como opção; 10. Revestimento completo; 11. Toque rígido; 12. Explosão de ar no centro do fuso; 13. Lâmpada de trabalho; 14. Lâmpada piloto; 15Interface USB e LAN; 16Gerador de pulso manual (MPG); 17Sistema de lubrificação automática centralizada. 18- Sistema de arrefecimento. 19- Trocador de calor para gabinete eléctrico. 20. Blocos e parafusos de nivelamento; 21Caixa de ferramentas e ferramentas; 22Controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc. | 1. A fiação do 4o eixo; 2. Tabela rotativa NC; 3. Fuso a accionamento directo (Velocidade: 10000 rpm, 12000 rpm, 15000 rpm); 4. Bocal circular do líquido de arrefecimento; 5. Fluido de arrefecimento através do fuso (CTS); 6. Refrigerador de óleo de fuso; 7. Ar condicionado (A/C) para gabinete elétrico; 8Sistema automático de medição de comprimento da ferramenta; 9- sistemas de medição automática da peça de trabalho; 10. Transportador de filamentos de tipo parafuso; 11. Transportador de chips de tipo de cadeia; 12Sistema de descarga de água de alta pressão; 13Porta de segurança; 14- Descascador de óleo. |

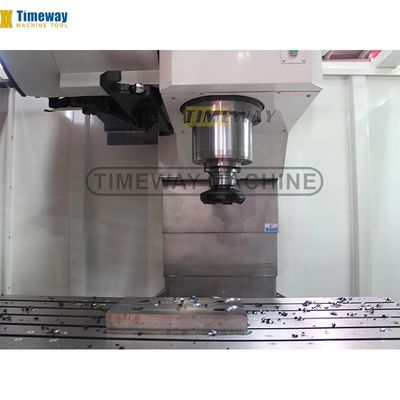

Fuso de alta rigidez.

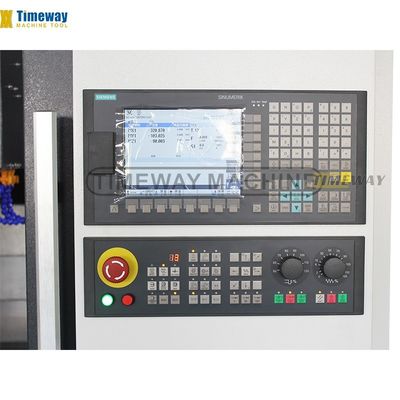

O famoso sistema CNC.

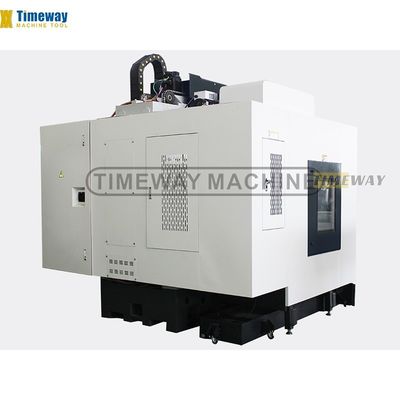

Produtos acabados.
Linha de 4 vias para eixo Y
BT2 sistema de transmissão

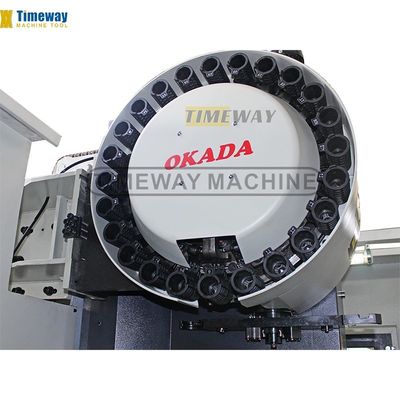

BT50 ATC com 24 ferramentas
Por que escolher-nos
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
Deseja saber mais detalhes sobre este produto
