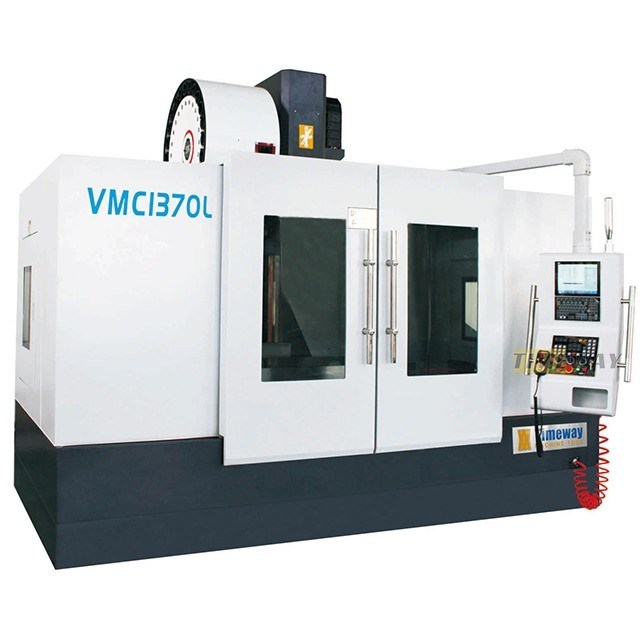

1300 mm Mesa de viagem Centro de usinagem vertical de alta precisão para usinagem avançada
Detalhes do produto:
| Lugar de origem: | SHANGHAI |
| Marca: | TIMEWAY |
| Número do modelo: | VMC1370L |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $30,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Vertical | Intervalo de velocidade do fuso (rpm): | 0 - 24 |
|---|---|---|---|
| Número de eixos: | 3 | Número de espinhas: | Solteiro |
| Capacidade de usinagem: | Dever claro | Espinha Taper: | BT2 serviços de informação |
| Viagem da mesa (X) (mm): | 1300 | Viagem da mesa (Y) (mm): | 700 |
| Viagem da mesa (Z) (mm): | 600 | Precisão de posicionamento (mm): | 0,008 |
| Repetitividade (X/Y/Z) (mm): | 0.005 | Voltagem: | 220 V/110 V |
| Dimensão ((L*W*H): | 1300x700x600 | Sistema de controlo CNC: | FANUC |
| Principais pontos de venda: | Alta precisão | Peso (kg): | 9600 |
| Potência do motor do fuso ((kW): | 18.5 | Garantia: | 1 ano |
| Máximo Tabela Carga (quilogramas): | 1200 kg | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tamanho da tabela: | 700x1300 mm |
| Fenda em T (número/largura/tiro): | 5/18/122 mm | Capacidade de carga: | 1200 kg |
| Viagem longitudinal (X): | 1300 milímetros | Viagem cruzada (Y): | 700 milímetros |
| Viagem vertical (Z): | 600 mm | Distância entre o nariz do fuso e a mesa: | 150-750 mm |
| Distância do centro do fuso até à coluna: | 785 mm | Velocidade do eixo: | 8000rpm |
| Condição: | Novos | Indústrias aplicáveis: | Serviços de reparação de máquinas, obras de construção |
| Localização da sala de exposição: | Indonésia, Espanha, Chile, Colômbia | Componentes essenciais: | Motor, bomba, motor |
| Curso da tabela (milímetros): | 700x1360 | Anos: | Novos |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Especificações | Unidade | VMC1270L | VMC1370L | VMC1580L | |||
Tamanho da tabela | mm | 700x1360 | 700x1360 | 800x1700 | |||
Fenda em T (número/largura/tiro) | mm | 5/18/122 | 5/18/122 | 5/22/135 | |||
Capacidade de carga | Quilos | 1000 | 1200 | 1500 | |||
Viagem longitudinal (X) | mm | 1200 | 1300 | 1500 | |||
Viagem cruzada (Y) | mm | 700 | 700 | 800 | |||
Viagem vertical (Z) | mm | 600 | 600 | 700 | |||
Distância entre o nariz do fuso e a mesa | mm | 87 a 687 | 150 a 750 | 130 a 830 | |||
Distância do centro do fuso até à coluna | mm | 785 | 785 | 810 | |||
Espinhas cónicas | - | BT2 serviços de informação | BT2 serviços de informação | BT2 serviços de informação | |||
Velocidade do fuso | RPM | 8000 | 8000 | 8000 | |||
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 24/24/18 | 24/24/18 | 24/24/18 | |||
Torque do motor de alimentação do eixo X/Y/Z | N.m | 23/23/23 | 23/23/23 | 27/27/27 | |||
Precisão de posicionamento no eixo X/Y/Z | mm | 0.008 | 0.008 | 0.008 | |||
Precisão de repetibilidade do eixo X/YZ | mm | 0.005 | 0.005 | 0.005 | |||
Potência do motor principal | kW | A Bíblia, 15/11 | 15/18.5 | 15/18.5 | |||
Fonte de pressão do ar | kg/cm2 | 8 | 8 | 8 | |||
Potência total | Qua | 25 | 30 | 30 | |||
Capacidade do carregador de ferramentas | T | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Tipo de guia | X: linear; Y: linear, com quatro trilhos; Z: em espiral/linear | X: linear; Y: linear, com quatro trilhos; Z: em espiral/linear | X: linear; Y: linear, com quatro trilhos; Z: em espiral/linear | ||||
Peso da máquina | Quilos | 9600 | 11000 | 14000 | |||
Dimensões da máquina (LxWxH) | mm | 3500x2500x3055 | 3820x2560x3100 | 4200x3520x3055 | |||
1. fundição de areia de resina; 2Os carris X e Y adotam uma condução linear importada; os carris Z são amortecentes.um par de carris guiadores deslizantes de plástico; 3Os carris X, Y e Z têm uma tampa telescópica de aço inoxidável. 4. Padrão com fuso a correia, opcional para fuso a accionamento directo; 5- cilindro pneumático de Taiwan; 6. Taiwan ATC, tipo carrossel e tipo disco estão disponíveis como opção; 7. Rolamentos importados para parafusos de condução; 8- acoplamento de importação; 9O sistema de equilíbrio de cabeçalho tem fundição pesada ou nitrogênio sistema de equilíbrio como opção; 10. Revestimento completo; 11. Toque rígido; 12. Explosão de ar no centro do fuso; 13. Lâmpada de trabalho; 14. Lâmpada piloto; 15Interface USB e LAN; 16Gerador de pulso manual (MPG); 17Sistema de lubrificação automática centralizada. 18- Sistema de arrefecimento. 19- Trocador de calor para gabinete eléctrico. 20. Blocos e parafusos de nivelamento; 21Caixa de ferramentas e ferramentas; 22Controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc. | 1. A fiação do 4o eixo; 2. Tabela rotativa NC; 3. Fuso a accionamento directo (Velocidade: 10000 rpm, 12000 rpm, 15000 rpm); 4. Bocal circular do líquido de arrefecimento; 5. Fluido de arrefecimento através do fuso (CTS); 6. Refrigerador de óleo de fuso; 7. Ar condicionado (A/C) para gabinete elétrico; 8Sistema automático de medição de comprimento da ferramenta; 9- sistemas de medição automática da peça de trabalho; 10. Transportador de filamentos de tipo parafuso; 11. Transportador de chips de tipo de cadeia; 12Sistema de descarga de água de alta pressão; 13Porta de segurança; 14- Descascador de óleo. |

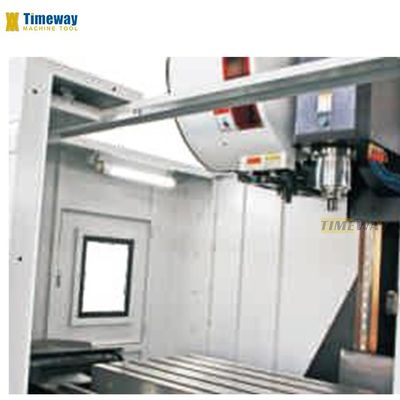

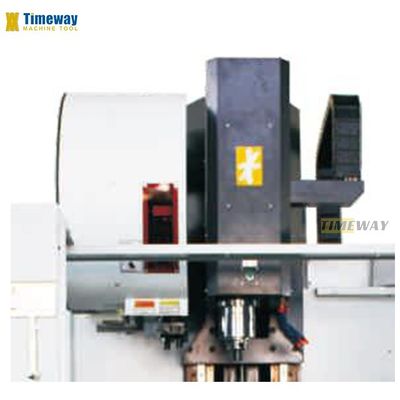

Fuso de alta rigidez.
O famoso sistema CNC.
Produtos acabados.

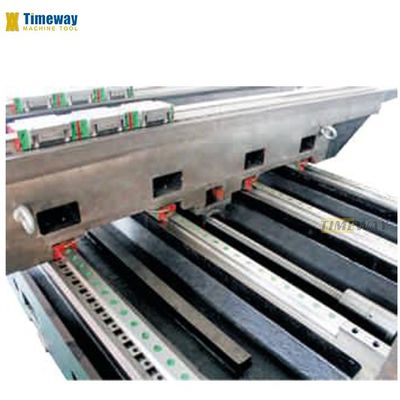

Linha de 4 vias para eixo Y
BT2 sistema de transmissão

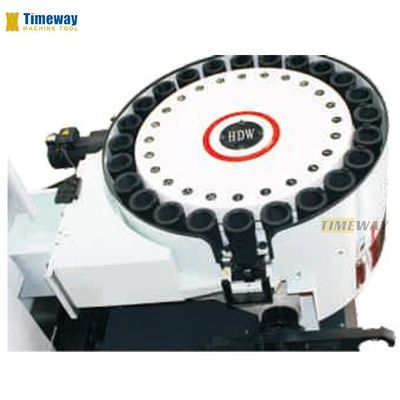

BT50 ATC com 24 ferramentas
