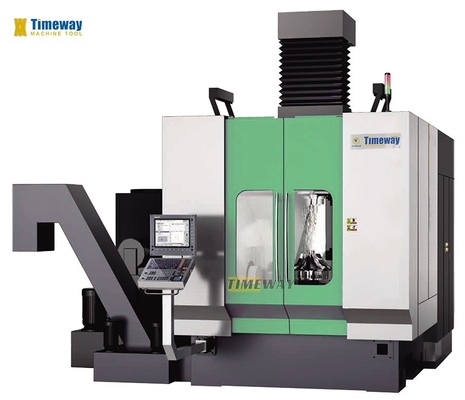

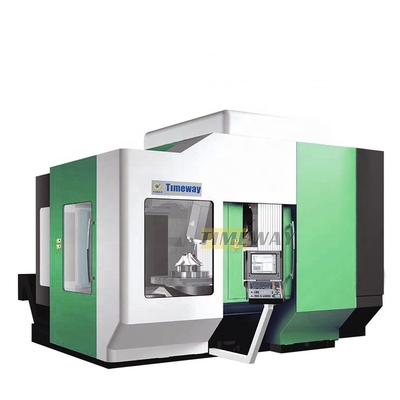

Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas

Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas

Detalhes do produto:

Lugar de origem: China
Marca: TIMAC TIMEWAY

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: $280,000.00/sets 1-2 sets
Detalhes da embalagem: Pacote padrão
Habilidade da fonte: 100 conjuntos por ano
Melhor preço Contato

Informação detalhada
Condição: Novos Número de espinhas: Gêmeos
Tipo: Vertical Dimensão ((L*W*H): 2660*4655*2650 mm
Peso (T): 11 T Tamanho da tabela (mm): Outros
Sistema de controlo CNC: GSK, FANUC Número de eixos: 2
Viagem da mesa (X) (mm): 800 Viagem da mesa (Y) (mm): 650
Viagem da mesa (Z) (mm): 450 Precisão de posicionamento (mm): 8
Repetitividade (X/Y/Z) (mm): 5 Potência do motor do fuso ((kW): 15.5
Máximo Tabela Carga (quilogramas): 1000 kg Min. Tempo de troca de ferramentas: 4
Capacidade do repositório de ferramentas: 12, 24 Principais pontos de venda: Automático
Garantia: Um ano Voltagem: 380 V/50 Hz
Tipo de comercialização: Novo produto 2020 Relatório de ensaio da máquina: Fornecido
Inspecção de saída por vídeo: Fornecido Garantia dos componentes principais: 1 ano
diâmetro do worktable: 650 mm Max. Peso da peça de trabalho: 1000 kg
Velocidade do eixo: 16000rpm Ângulo de rotação do eixo A: -130° a +130°
Ângulo de rotação do eixo C: Qualquer 360o Viagem no eixo X/Y/Z: 800*650*450 mm
Velocidade no eixo A: 30 rpm Velocidade no eixo C: 600rpm
Sistema CNC: Sistema chinês GNC61CNC Indústrias aplicáveis: Oficinas de reparo de máquinas, fábrica, obras de construção, energia e mineração
Localização da sala de exposição: Estados Unidos, Alemanha, Brasil, Ucrânia, Austrália Componentes essenciais: PLC
Porto: Porto da China

Descrição de produto

Centro de processamento de 5 eixos
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 0
Descrição dos produtos
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 1
Vantagem da máquina-ferramenta
1Melhoria da estrutura do pórtico e da estrutura da máquina.
2Adotar um corpo de cama de lidan artificial.
3A tecnologia de accionamento directo garante uma melhor capacidade de resposta dinâmica.
4Acionado pelo centro de gravidade.
5A velocidade de alimentação rápida do eixo linear é de 60 m/min.
6Técnico de resposta dinâmica.
7Maior precisão, maior eficiência de processamento.
8- Recarregador de ferramentas, tempo de troca de ferramentas é curto.
9. Alto-velocidade C-eixo perceber fresagem e função de torneamento composto.
10Ângulo de rotação do eixo A: -130° a +130°.
11- Fornecimento de energia inteligente, economia de energia de 20% durante a vida útil.
Vantagem do Sistema CNC
1Tecnologia perfeita de cinco eixos (RTCP, mecanização de plano inclinado)
2Interação de informação de alta velocidade.
3Alta resolução, programação de controlo de frequência de alta precisão.
4Percepção precisa da posição ou ângulo.
5Tecnologia de controlo multicanal.
6Os sistemas suportam sonda sem fio, acesso de gauge de configuração de ferramentas.
7Função de compensação de erros: compensação de passo bidirecional, compensação de linearidade (incluindo cada deflexão)
A remuneração é a remuneração de um trabalhador por um período de tempo determinado (por exemplo, uma remuneração por um período de tempo determinado).
8Desenvolvimento secundário e sistema de simulação 3D offline.
Desempenho e característica
Melhoria do quadro de guarnição e do projeto da estrutura de toda a máquina
1O apoio óptimo do fuso.
2. Utilize como referência a estrutura clássica do perfurador de coordenadas verticais, ter melhor rigidez do fuso.
3O banco de trabalho de balanço rotativo CNC realiza uma estrutura de suporte de parede dupla.
4O eixo Y adota quatro guias como suporte e acionamento principal localizados no centro.
5. Revista de ferramentas de tipo circular combinada com o torno da máquina-ferramenta, estrutura simples e poupança de espaço.
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 2
Corpo de cama Lidan artificial
1O coeficiente de expansão térmica é apenas 1/20 do ferro fundido, menor erro de deformação térmica.
2O amortecimento do lidan artificial é seis vezes maior que o do ferro fundido, melhor desempenho vibratório.
3. Uma vez formado, poupa muito o tempo e o custo de processamento subsequentes.
4. processo de fabricação de cura a temperatura ambiente, a selecção de máquinas de precisão de materiais de cama.
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 3

O título vai para aqui.

1Boa capacidade de resposta dinâmica
2. Sem reação, sem desgaste mecânico da transmissão
3. Através do motor de binário como tecnologia de acionamento principal de coordenadas rotativas
4O eixo C do FMC-600 e do FMC-600T está, respectivamente, equipado com motor de binário de baixa/alta velocidade, de modo a que o acabamento seja de alta precisão.
moagem e torneamento.
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 4

Impulsionados pelo centro da gravidade

1- Um motor mais forte e estável.
2Mesa giratória de tipo berço com centro de gravidade.
3Controla eficazmente as vibrações para eliminar reações adversas.
4. Para fornecer aos utilizadores o desempenho de processamento ideal.
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 5
Especificações
Unidades
FMC-600
FMC-600T ((com viragem)
Diâmetro de rotação máximo da peça
mm
Φ800
Φ800
Largura máxima da fresagem
mm
800
800
Altura máxima de moagem
mm
420
420
Diâmetro da mesa de trabalho
mm
Φ650*540
Φ650
Peso máximo da peça de trabalho
Quilos
1000
1000; 500 (em virada)
Viagem no eixo X/Y/Z
mm
800/650/450
800/650/450
Faixa de ângulos de rotação do eixo A
°
-130°- +130°
-130°- +130°
Intervalo de ângulos de rotação do eixo C
°
Qualquer ângulo
Qualquer ângulo
Max. binário do fuso
N.m
42/62
42/62
Velocidade máxima do fuso
RPM
16000
16000
Potência nominal do motor do fuso
kW
15.5
15.5
Tipo da haste da ferramenta
HSK-A63
HSK-A63
Centro de ferramentas fora da água
Opcional
Opcional
Direcção do fuso
- Sim, sim.
- Sim, sim.
Bloqueio de posicionamento
- Não, não.
- Sim, sim.
Tipo de unidade
Acionamento directo por motor de binário
Acionamento direto
por motor de binário
por motor de binário
Torque do accionamento S1/S6
N.m
1880/3480
1880/3480
Tipo de unidade
Acionamento directo por motor de binário
Acionamento direto
por motor de binário
por motor de binário
Torque do accionamento S1/S6
N.m
Outros
Outros
Eixo X/Y/Z
m/min
48; 60
48; 60
Eixo A
RPM
30
30
Eixo C
RPM
80
600
Eixo X/Y/Z
Um...
1; 0.1
1; 0.1
Eixo C
°
00,001°; 0,0001°
00,001°; 0,0001°
Eixo X/Y/Z
Padrão
Padrão
Eixo A/C
Padrão
Padrão
Eixo X/Y/Z
Um...
8; 5
8; 5
Eixo A/C
"
8; 5
8; 5
Eixo X/Y/Z
Um...
5; 3
5; 3
Eixo A/C
"
5; 3
5; 3
Capacidade
32
32
Diâmetro máximo da ferramenta
mm
Φ80
Φ80
Comprimento máximo da ferramenta
mm
300
300
Peso máximo da ferramenta
Quilos
8
8
Cabeça de calibragem sem fio da peça de trabalho
Um...
±3 ((Precisão de reposicionamento)
Medidor de regulação da ferramenta
Um...
±3 ((Precisão de reposicionamento)
Peso da máquina
N.O.
11000
12000
Sistema CNC
Modelo
Sistema CNC GNC61
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 6
√ Sistema CNC FANUC 0i MF
√ X/Y: trilhos de guia lineares, Z: trilho de guia deslizante
√ Taiwan BT40 fuso, 8000 rpm
√ ATC de tipo disco de Taiwan com 24 ferramentas
√ Revestimento completo
√ Gerador de pulso manual (MPG)
√ Interface USB e LAN
√ Lâmpada de trabalho
√ Lâmpada piloto
√ Sistema de arrefecimento
√ Sistema de lubrificação automática centralizada
√ Explosão de ar do fuso
√ Pistola de ar
√ Arvore de moagem e parafusos
√ Trocador de calor para armário elétrico
√ Ferramentas e caixa de ferramentas
√ Cuneira e parafusos de nivelamento
√ Manual de utilização (em inglês)

_ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ 4o eixo
_ Fusão de accionamento directo (10000, 12000, 15000 rpm)
_ Bocal circular do líquido de resfriamento
_ Fluido de arrefecimento através do fuso (CTS)
_ Frigorífico de óleo do fuso
Ar condicionado
_ Transportador de chips de tipo cadeia
- Pistola de água.
_ Portão de segurança
_ Sistema de medição de ferramentas
_ Sistema de medição da peça de trabalho

Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 7
Detalhes da máquina
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 8
Não, não, não, não.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
>> A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas da dama- Não, não.
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 9
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 10
Não, não, não, não.
>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.
>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 11
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 12
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.

Feedback dos clientes
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 13
Os nossos serviços
1. Substituição gratuita de peças disponíveis durante o período de garantia. Preço de custo de substituição de peças disponíveis após o período de garantia. 2.Ação rápida e resposta às questões técnicas em qualquer momento durante toda a vida útil da máquina. 3. Centro de serviço pós-venda no exterior disponível em algumas regiões. 4. Serviço de engenheiro no exterior disponível sob a exigência do cliente ((custo relativo gerado pelo cliente).
Introdução à empresa
Centro de usinagem CNC vertical de 5 eixos de alta precisão com capacidade de 12 revistas de ferramentas 14

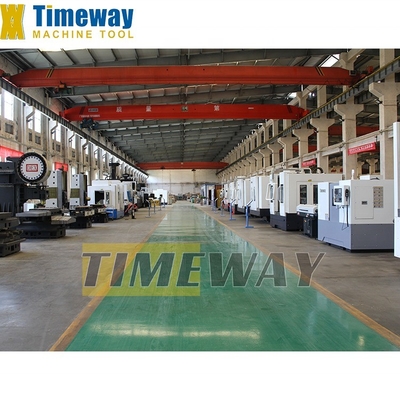

Exibição de fábrica:
