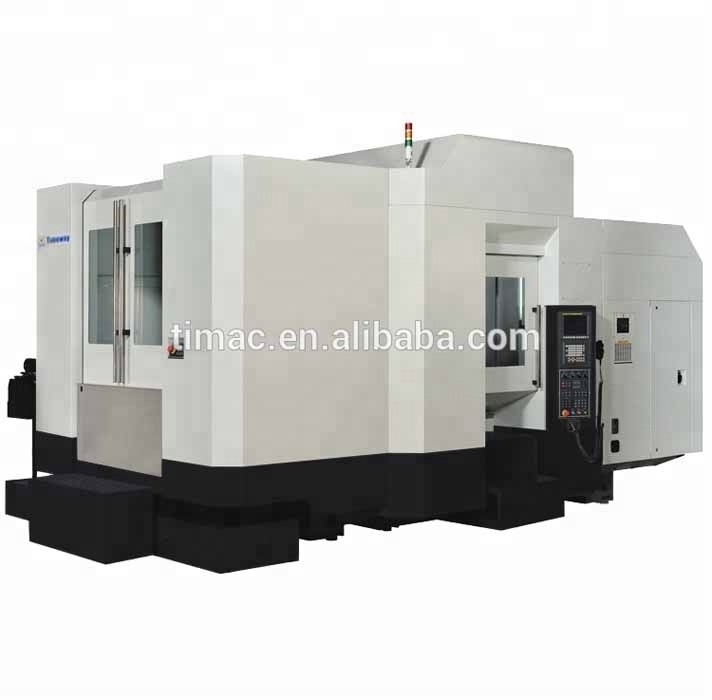

Tabela de troca CNC Horizontal Boring Machine Center com 500 6000 r.p.m. Velocidade do fuso
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMEWAY TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $300,000.00/sets >=1 sets |
| Detalhes da embalagem: | Pálete ou caso de madeira |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 3800 x 6200 x 3200 mm | Peso (T): | 15 t |
| Tamanho da tabela (mm): | Outros | Sistema de controlo CNC: | FANUC |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 1050 |
| Viagem da mesa (Y) (mm): | 900 | Viagem da mesa (Z) (mm): | 1050 |
| Precisão de posicionamento (mm): | ±0.001 | Repetitividade (X/Y/Z) (mm): | 0,001 |
| Intervalo de velocidade do fuso (rpm): | 500 - 6000 rpm | Potência do motor do fuso ((kW): | 18.5 |
| Máximo Tabela Carga (quilogramas): | 1000 kg | Min. Tempo de troca de ferramentas: | 4 |
| Capacidade do repositório de ferramentas: | 24 | Principais pontos de venda: | Alta precisão |
| Garantia: | 12 meses | Voltagem: | 380 V/50 Hz |
| Tipo de comercialização: | Produto ordinário | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Tamanho da tabela: | 630X630mm | Número da tabela: | 2pcs |
| Indicação de tabelas: | 0.001° | Velocidade do eixo: | 6000 rpm |
| Revista de ferramentas: | Disco 24pcs | Viagem no eixo X: | 1050mm |
| Curso da linha central de Y: | 900 mm | Período de garantia: | 1 ano |
| Indústrias aplicáveis: | Fabricação | Localização da sala de exposição: | México, Rússia, Roménia, África do Sul |
| Componentes essenciais: | PLC | Porto: | Porto da China |
Descrição de produto
Descrição do produto

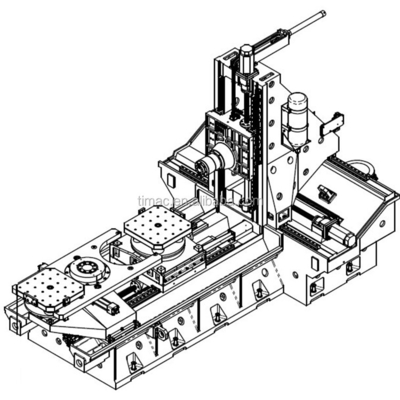

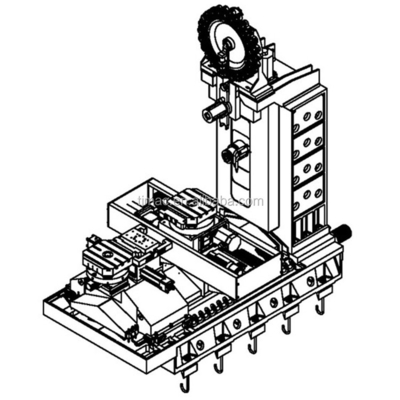

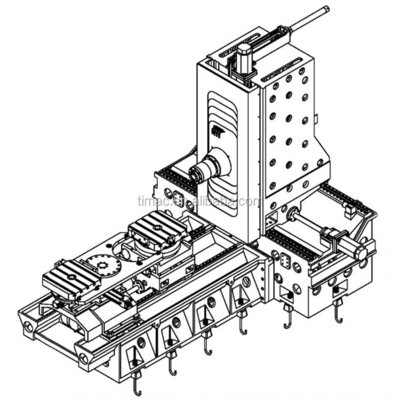

Tabela de troca Centro de usinagem horizontal
Especificações
Parâmetros técnicos | Unidade | H3 APC | H4 APC | H5 APC | H6 APC |
Tamanho portátil | mm | 300x300 | 400x400 | 500x500 | 630x630 |
Número da mesa de trabalho | - | 2 | 2 | 2 | 2 |
Indicação da tabela de trabalho | ° | 00,001° | 00,001° | 00,001° | 00,001° |
Capacidade de carga da mesa de trabalho | Quilos | 250kgx2 | 1000kgx2 | 600kgx2 | 1000x2 |
T fenda da mesa de trabalho (distância no-sizex) | - | 24-M12 ((80x80) | 5-14x80 | 5-14x100 | 24-M16 (125x125) |
Viagem no eixo X | mm | 460 | 600 | 900 | 1050 |
Viagem no eixo Y | mm | 350 | 600 | 800 | 900 |
Viagem no eixo Z | mm | 350 | 600 | 800 | 1050 |
Distância entre o centro do fuso e a mesa de trabalho | mm | 60-410 | 0-600 | 0-800 | 0-900 |
Esferográfica cônica (estilo/diâmetro) | - | BT1conhecimento | BT1conhecimento | BT1conhecimento | BT1conhecimento |
Velocidade máxima do fuso | RPM | 10000 | 10000 | 6000 | 6000 |
Estilo/estação ATC | - | Disco 24pcs | Disco 24pcs | Disco 24pcs | Disco 24pcs |
Diâmetro máximo da ferramenta | mm | 300 | 300 | 350 | 350 |
Comprimento máximo da ferramenta | mm | Φ80 | Φ80 | Φ127 | Φ127 |
Peso máximo da ferramenta | Quilos | 7 | 7 | 15 | 15 |
Motor principal | kW | - Cinco a sete.5 | 15 a 18.5 | 15 | 15 a 18.5 |
Peso líquido (aprox.) | Quilos | 6300 | 15000 | 10000 | 15000 |
Dimensão global (LxWxH) | mm | 2220x3000x2400 | 2620x4000x2600 | 3530x4600x2800 | 3800x6200x3200 |
Configuração principal e acessórios:
1. fundição de areia de resina;
2. X, Y, Z trilhos adota guia linear importada;
3Os carris X, Y e Z têm uma tampa telescópica de aço inoxidável.
4. Padrão com fusão a correia, H3APC/H4APC é fusão a tração direta;
5- cilindro pneumático de Taiwan;
6. Taiwan ATC, tipo de disco e tipo de cadeia estão disponíveis como opção;
7. Rolamentos importados para tubos de condução;
8- acoplamento de importação;
9O sistema de equilíbrio de cabeçalho tem como opção o sistema de equilíbrio de azoto ou o sistema de equilíbrio hidráulico;
10. Mesa de trabalho rotativa NC intercambiável (eixo B);
11. Lâmpada de trabalho;
12. Lâmpada piloto;
13Interface USB e Internet;
14Gerador de pulso manual (MPG);
15Sistema de lubrificação automática centralizada.
16- Sistema de arrefecimento.
17- Trocador de calor para gabinete eléctrico.
18. Blocos e parafusos de nivelamento;
19Caixa de ferramentas e ferramentas;
20Controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc.
2. X, Y, Z trilhos adota guia linear importada;
3Os carris X, Y e Z têm uma tampa telescópica de aço inoxidável.
4. Padrão com fusão a correia, H3APC/H4APC é fusão a tração direta;
5- cilindro pneumático de Taiwan;
6. Taiwan ATC, tipo de disco e tipo de cadeia estão disponíveis como opção;
7. Rolamentos importados para tubos de condução;
8- acoplamento de importação;
9O sistema de equilíbrio de cabeçalho tem como opção o sistema de equilíbrio de azoto ou o sistema de equilíbrio hidráulico;
10. Mesa de trabalho rotativa NC intercambiável (eixo B);
11. Lâmpada de trabalho;
12. Lâmpada piloto;
13Interface USB e Internet;
14Gerador de pulso manual (MPG);
15Sistema de lubrificação automática centralizada.
16- Sistema de arrefecimento.
17- Trocador de calor para gabinete eléctrico.
18. Blocos e parafusos de nivelamento;
19Caixa de ferramentas e ferramentas;
20Controlador CNC: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc.
Configuração e acessórios opcionais:
1. Redutor ZF ou BF;
2. Bocal circular do líquido de arrefecimento;
3. Fluido de arrefecimento através do fuso (CTS);
4. Refrigerador de óleo de fuso;
5. Ar condicionado (A/C) para gabinete elétrico;
6Sistema automático de medição de comprimento da ferramenta;
7- sistemas de medição automática da peça de trabalho;
8. Transportador de chips de tipo de cadeia;
2. Bocal circular do líquido de arrefecimento;
3. Fluido de arrefecimento através do fuso (CTS);
4. Refrigerador de óleo de fuso;
5. Ar condicionado (A/C) para gabinete elétrico;
6Sistema automático de medição de comprimento da ferramenta;
7- sistemas de medição automática da peça de trabalho;
8. Transportador de chips de tipo de cadeia;
