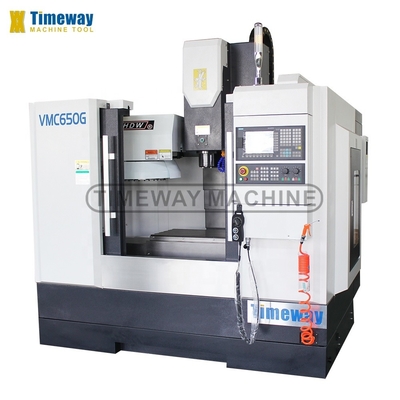

Timeway's líder de 3 eixos centro de fresagem vertical com 1-8000 r.p.m. velocidade do fuso
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $30,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira ou palete de madeira |
| Habilidade da fonte: | 500 conjuntos por ano |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 2400 x 1900 x 2400 mm | Peso (T): | 3,5 T |
| Tamanho da tabela (mm): | 1000x420 | Sistema de controlo CNC: | A SIEMENS |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 700 |
| Viagem da mesa (Y) (mm): | 450 | Viagem da mesa (Z) (mm): | 450 |
| Precisão de posicionamento (mm): | ±0.003 | Repetitividade (X/Y/Z) (mm): | ±0.003 |
| Intervalo de velocidade do fuso (rpm): | 1 - 8000 rpm | Potência do motor do fuso ((kW): | 7.5/11 |
| Máximo Tabela Carga (quilogramas): | 400 kg | Velocidade de alimentação (mm/min): | 1 - 10000 mm/min |
| Min. Tempo de troca de ferramentas: | 2 | Capacidade do repositório de ferramentas: | 24 |
| Principais pontos de venda: | Alta precisão | Garantia: | 1 ano |
| Voltagem: | personalizado | Tipo de comercialização: | Produto quente 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Cores: | De acordo com o cliente | Velocidade do eixo: | 6000 rpm |
| Tamanho da mesa de trabalho: | 900*250 mm | Viagem da mesa de trabalho: | 450*260*380mm |
| Espinha Taper: | BT30 | Revista de ferramentas: | 10 Ferramentas |
| Precisão de posicionamento: | 0.02 mm | Precisão de posicionamento repetida: | 0.01 mm |
| Sistema CNC: | Sistema CNC GSK ou outros | Indústrias aplicáveis: | Fabrica de alimentos e bebidas, uso doméstico, impressoras, obras de construção, energia e mineração |
| Localização da sala de exposição: | Canadá, Estados Unidos, Itália, França, Alemanha, Brasil, México, Rússia, Espanha, Chile, Colômbia, | Velocidade de alimentação rápida ((m/min): | 48/48/48 |
| Componentes essenciais: | Sistema CNC | ||
Descrição de produto
Descrição dos produtos
Aplicações do centro de usinagem vertical:
O moinho vertical CNC da série VMC-G é um centro de usinagem vertical controlado por CNC (dispositivo de controle numérico de computador) e que realiza processamento de corte.;Pode resolver o processamento de peças complexas, precisas, de pequenos lotes e de várias variedades.

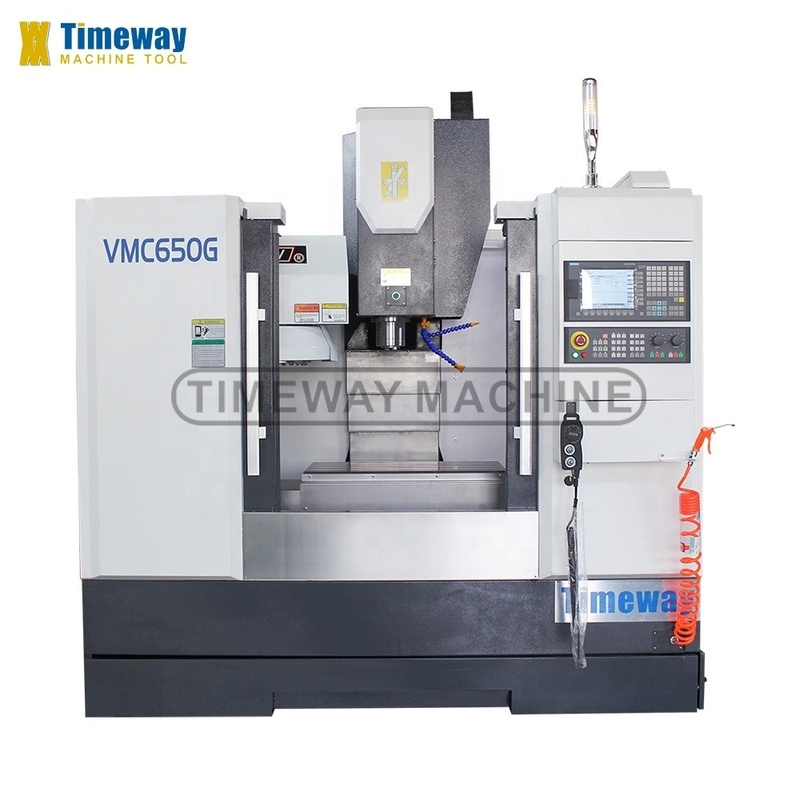

Especificações | Unidade | VMC650G | ||
Tipo de guia do eixo X/Y/Z | / | Ferrovias de guia lineares | ||
Capacidade | ||||
Viagem no eixo X | mm | 700 | ||
Viagem no eixo Y | mm | 450 | ||
Viagem no eixo Z | mm | 450 | ||
Tabela | ||||
Tamanho da tabela | mm | 1000×420 | ||
Capacidade de carga | Quilos | 400 | ||
Esferas em T (n.o/largura/altura) | mm | 5-18-80 | ||
Distância entre o nariz do fuso e o centro da mesa | mm | 130 a 630 | ||
Espinha | ||||
Distância entre o centro do fuso e a coluna | mm | 495 | ||
Espinhas cónicas | / | BT2 | ||
Velocidade do fuso | r/min | 8000 | ||
Potência do motor principal | kW | 7.5/11 | ||
3 eixos (X/Y/Z) | ||||
Potência do servomotor do eixo X/Y/Z (MITSUBISHI) | kW | 2/2/3 | ||
Servomotor de eixo X/Y/Z (FANUC) | Nm | β12/β12/β22 | ||
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 48/48/48 | ||
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 0-10000 | ||
Precisão | ||||
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0,003/300 | ||
Precisão de posicionamento repetido no eixo X/Y/Z | mm | ± 0,003/300 | ||
Repositório de ferramentas (ATC) | ||||
Estilo ATC | / | Disco | ||
Capacidade do ATC | ferramentas | 24 | ||
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 1.4 | ||
Peso máximo da ferramenta | Quilos | 8 | ||
Diâmetro máximo da ferramenta | mm | Φ78/Φ120 (vazio) | ||
Comprimento máximo da ferramenta | mm | 300 | ||
Outros | ||||
Fornecimento de energia | KVA | 18 | ||
Requer pressão do ar | kg/cm2 | 6 a 8 | ||
Sistema de equilíbrio do eixo Z | / | - Não. | ||
Peso da máquina | Quilos | 3500 | ||
Dimensão global (LxWxH) | mm | 2400 × 1900 × 2400 | ||
Sistema CNC | / | FANUC/MITSUBISHI | ||
√ Sistema CNC SIEMENS808D √ X/Y/Z: trilhos de guia lineares √ Taiwan BT40 fuso, 8000 rpm √ ATC de tipo disco de Taiwan com 24 ferramentas √ Revestimento completo √ Gerador de pulso manual (MPG) √ Interface USB e LAN √ Lâmpada de trabalho √ Lâmpada piloto √ Sistema de arrefecimento √ Sistema de lubrificação automática centralizada √ Explosão de ar do fuso √ Pistola de ar √ Arvore de moagem e parafusos √ Trocador de calor para armário elétrico √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ MITSUBISHI/FANUC/FAGOR/GSK/HNC/KND _ 4o eixo _ Fusão de accionamento directo (10000, 12000, 15000 rpm) _ Bocal circular do líquido de resfriamento _ Fluido de arrefecimento através do fuso (CTS) _ Frigorífico de óleo do fuso Ar condicionado _ Transportador de chips de tipo cadeia - Pistola de água. _ Portão de segurança _ Sistema de medição de ferramentas _ Sistema de medição da peça de trabalho |
Detalhes da máquina
Não, não, não, não.

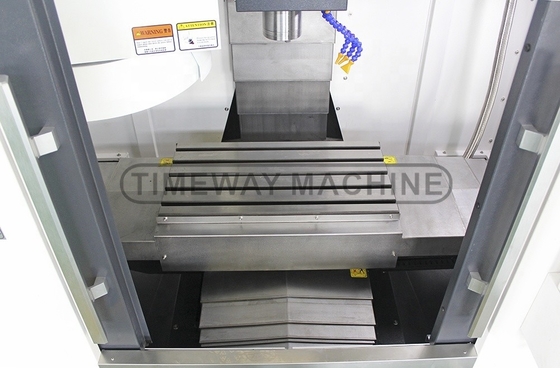

A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.

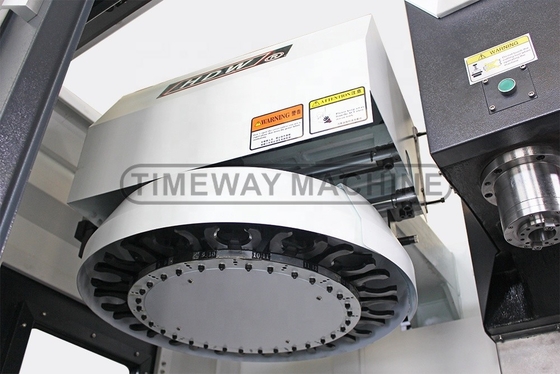

>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.
>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
