* A máquina é adequada para o processamento de peças irregulares grandes e finas e pesadas; Não há erro de redondeza da peça devido ao peso de inércia, garantindo a precisão da redondeza da peça.Devido ao peso da peça de trabalho, para que a peça de trabalho e a fixação possam garantir um tempo de carga e descarga de peça de trabalho fechado e curto e estabilidade.
* A coluna, a viga e o guiamento do carvalho adotam a moagem após o apagamento, têm uma resistência ao desgaste super e prolongam a vida útil;atingir objectivos de protecção do ambiente.
 |

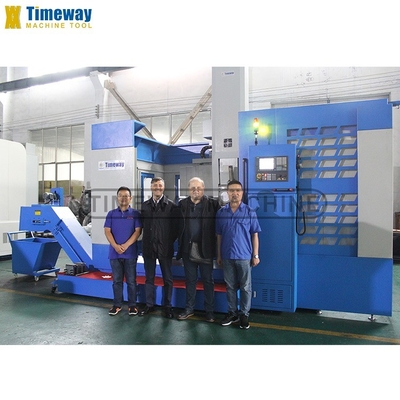

Máquina de torno vertical de coluna única de alta precisão com controlador CNC FANUC Siemens
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timac/Timeway |
| Número do modelo: | VLK1600E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $12,000.00/pieces 1-2 pieces |
|
Informação detalhada |
|||
| Tipo: | Vertical | Comprimento máximo da peça (mm): | 1600 |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Máximo Peso do Workpiece (quilogramas): | 8000 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 1030 mm | Viagem (Eixo Z) ((mm): | 1000 mm |
| Precisão de posicionamento (mm): | ±0,002 | Repetitividade (X/Y/Z) (mm): | ±0.001 |
| Dimensão ((L*W*H): | 5510*3925*4600 mm | Voltagem: | 380V/420V/440V |
| Sistema de controlo CNC: | FANUC | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 15000 | Garantia: | 1 ano, 1 ano |
| Principais pontos de venda: | Automático, preço competitivo, elevado nível de segurança, alta precisão, poupança de energia, suste | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Intervalo de velocidade do fuso (rpm): | 2 - 200 rpm | Curso (linha central) de Y (milímetros): | 1600 milímetros |
| Espinha Taper: | ISO40, BT40, BT50 | Torque de corte: | 17.5 N.m |
| Velocidade de alimentação rápida ((mm/min): | 0.1 - 2000 mm/min | Velocidade de alimentação (mm/min): | 0.1 - 500 mm/min |
| Min. Tempo de troca de ferramentas: | 0,7 | CNC ou não: | Máquina do torno do CNC |
| Nome do produto: | Máquina de torno vertical CNC de coluna única | Tipo de produto: | Máquina vertical do Cnc |
| Modelo: | VLK1600E | Diâmetro máximo do balanço: | 1600 mm |
| Máximo Turning Diâmetro: | 1600 mm | máx. altura: | 1400 mm |
| Capacidade de carga: | 8000 kg | Potência do motor principal: | 37 kW |
Descrição de produto
Descrição dos produtos

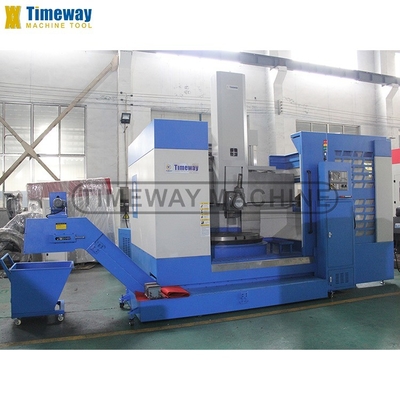

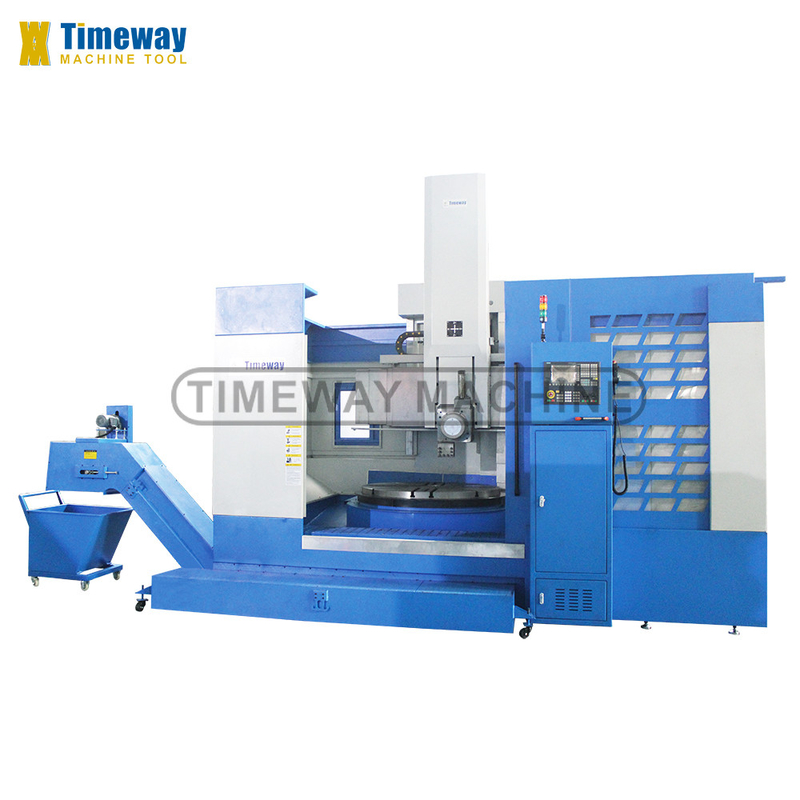

Torno CNC vertical de coluna única
VLK800E VLK1250E VLK1600E VLK2000
Resumo da máquina
Acessórios
* Sistema de lubrificação automática * Escudo totalmente fechado * Armário eléctrico com ar condicionado * Refrigerador de óleo de precisão * SIEMENS 808D * Remoção automática de chips (remoção lateral) | * SIEMENS 828D FANUC 0i-TF * fixação especial |
Especificações
Especificações | Unidade | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Diâmetro máximo do balanço | mm | 950 | 1250 | 1600 | 2000 | |||
Diâmetro de rotação máximo | mm | 800 | 1250 | 1600 | 2000 | |||
Altura máxima da peça de trabalho | mm | 800 | 1000 | 1000 | 1250 | |||
Peso máximo da peça de trabalho | Quilos | 2000 | 5000 | 8000 | 12000 | |||
Potência do motor principal | kW | 22 | 22 | 30 | 37 | |||
Diâmetro da mesa de trabalho | mm | 800 | 1010 | 1400 | 1800 | |||
Torque máximo da mesa de trabalho | KN.m | 10 | 17.5 | 25 | 32 | |||
Intervalo de velocidade da mesa de trabalho | RPM | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Número de estações de ferramentas | Peças | 4 | 4 | 4 | 4 | |||
Secção do bastão de ferramenta da ferramenta de torneamento externa | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Tipo de unidade | - | Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | |||
Tamanho do parafuso de esferas do eixo X (dia. x passo do parafuso) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Tamanho do parafuso de esferas do eixo Z (dia. x passo do parafuso) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Viagem no eixo X | mm | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Viagem no eixo Z | mm | 650 | 650 | 800 | 800 | |||
Intervalo de alimentação ((X/Z) | mm | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | |||
Velocidade de alimentação rápida | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Sistema CNC | - | Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D | |||
Torque do servomotor ((X/Z) | N.m | 11/11 | 11/11 | O que fazer? 15/11 | O que fazer? 15/11 | |||
Capacidade | Qua | 30 | 37 | 45 | 52 | |||
Peso líquido da máquina | Quilos | 8500 | 11000 | 14500 | 18500 | |||
Dimensão da máquina (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Transportador de fitas | - | Tipo de cadeia | Tipo de cadeia | Tipo de cadeia | Tipo de cadeia | |||
Padrão | - | Sistema automático de lubrificação, proteção totalmente fechada, ar condicionado, refrigerador de óleo | ||||||
Opcional | - | SIEMENS 828D, FANUC 0i-TF, fixação especial | ||||||
Detalhes da máquina
1O torno vertical de coluna única da série CNC foi concebido absorvendo técnicas modernas de projeto e fabrico avançadas e utilizando o método de projeto de otimização CAD.utilizando o mais recente conceito de design e equipando com recursos avançados nacionais e estrangeiros. 2. Realizar forte corte no desempenho da estrutura, a carga de sobrepeso da mesa de trabalho, máquina alta rigidez dinâmica e estática, toda a segurança de movimento e estabilidade,longa vida útil e elevada eficiência de processamento3. A máquina é adequada para ferramentas de corte de aço e carburo de alta velocidade, para processar peças de todos os metais ferrosos e não ferrosos e alguns materiais não metálicos. 4.A máquina pode concluir o processo de bruto e terminar virando dentro e fora do cilindroA máquina é constituída principalmente por uma coluna, uma mesa de trabalho, uma viga, um poste de ferramenta vertical, uma caixa de velocidades principal,Mecanismo de elevação do feixe, mecanismo de alimentação vertical da ferramenta, dispositivo de protecção do guia de feixe, caixa completa da máquina, sistema elétrico, sistema hidráulico, sistema de arrefecimento, etc.
Coluna
A coluna adota o projeto de otimização de
estrutura de caixa e rígido de layout razoável,
para realizar a boa estabilidade térmica, alta
A conduta da coluna
Adota a moagem após a amortecimento, para melhorar o desgaste
Os guias de condução são de grande resistência e prolongam a vida útil.
Adotar uma tampa de vedação de aço inoxidável para protecção
e reduzir a taxa de corrosão.
estrutura de caixa e rígido de layout razoável,
para realizar a boa estabilidade térmica, alta
A conduta da coluna
Adota a moagem após a amortecimento, para melhorar o desgaste
Os guias de condução são de grande resistência e prolongam a vida útil.
Adotar uma tampa de vedação de aço inoxidável para protecção
e reduzir a taxa de corrosão.
Base da mesa de trabalho
A base da mesa de trabalho adota alta resistência e alta
material de ferro fundido rígido, para melhorar a estabilidade e
absorvem vibrações. Simetria térmica única
estrutura, superar o aumento da temperatura do fuso
Efeito sobre a precisão de usinagem.
O fuso é equipado com um codificador de fuso, para
Realizar corte de velocidade linear constante.
material de ferro fundido rígido, para melhorar a estabilidade e
absorvem vibrações. Simetria térmica única
estrutura, superar o aumento da temperatura do fuso
Efeito sobre a precisão de usinagem.
O fuso é equipado com um codificador de fuso, para
Realizar corte de velocidade linear constante.
Tabela de trabalho
A mesa de trabalho adota material de ferro fundido de alta resistência e alta rigidez, para melhorar a estabilidade e absorver vibrações.
Mesa de trabalho e base da mesa de trabalho e separação do motor,
dependendo da unidade da correia do tipo V, o limite máximo reduz
A vibração do calor do motor afeta directamente o
precisão de usinagem.
dependendo da unidade da correia do tipo V, o limite máximo reduz
A vibração do calor do motor afeta directamente o
precisão de usinagem.
Armário elétrico
Armário elétrico colocado diretamente dentro da coluna, para que a estrutura seja mais compacta, economizar espaço.A ligação do armário elétrico para cama adotar a ligação de cabo especial.
O gabinete elétrico está equipado com ar condicionado, segurança e padrão, para garantir a temperatura constante do controlador, a estabilidade do controlador.
O gabinete elétrico está equipado com ar condicionado, segurança e padrão, para garantir a temperatura constante do controlador, a estabilidade do controlador.
Feixe
A via de condução do feixe tem uma resistência ao desgaste muito elevada após
A redução da pressão é efetuada através de um processo de refrigeração e de moagem, de modo a garantir a estabilidade a longo prazo e uma elevada precisão de processamento.
Largura de guia horizontal grande com estrutura de guia larga, parafuso de esfera no meio do trilho guia resolver completamente o problema do binário de acionamento, o trilho guia adota o trilho guia paster,bom desempenho sísmico, grande capacidade de carga, diminuição do coeficiente de atrito.
A elevação da viga adota dois pontos de fixação, para garantir a precisão da viga de elevação.
A redução da pressão é efetuada através de um processo de refrigeração e de moagem, de modo a garantir a estabilidade a longo prazo e uma elevada precisão de processamento.
Largura de guia horizontal grande com estrutura de guia larga, parafuso de esfera no meio do trilho guia resolver completamente o problema do binário de acionamento, o trilho guia adota o trilho guia paster,bom desempenho sísmico, grande capacidade de carga, diminuição do coeficiente de atrito.
A elevação da viga adota dois pontos de fixação, para garantir a precisão da viga de elevação.
Unidade de fuso
A mesa de trabalho utiliza uma estrutura de fuso de tipo fixo integrada, de elevada rigidez, alta precisão e curta,O fuso é equipado com um conjunto de rolamentos de esferas de tração de alta precisão e um conjunto de rolamentos de rolos cilíndricos curtos de fila dupla. estrutura compacta, ao mesmo tempo suportar carga radial, a carga axial e momento de inclinação, e sob a sobrecarga de deformação elástica é pequena,Melhorou a precisão de rotação da mesa de trabalho e a capacidade de carga.
Estação de quatro postes de ferramentas eléctricas
Alta precisão de posicionamento, grande força de fixação, grande capacidade de carga, estável e confiável.
Unidade de alimentação
A alimentação horizontal do poste de ferramenta ((eixo X) e a alimentação vertical do carrinho ((eixo Z) são accionadas por um servomotor CA através do parafuso de esferas que conduz o redutor de velocidades,o redutor e o parafuso através da ligação de engate flexível, alta eficiência de transmissão, pequeno erro de transmissão, alta precisão de transmissão.
Não, não, não, não.
- O que é?A mesa de trabalho utiliza uma estrutura de fuso de tipo fixo integrada, de alta rigidez, alta precisão e curta,O fuso é equipado com um conjunto de rolamentos de esferas de tração de alta precisão e um conjunto de rolamentos de rolos cilíndricos curtos de fila dupla. estrutura compacta, ao mesmo tempo suportar carga radial, a carga axial e momento de inclinação, e sob a sobrecarga de deformação elástica é pequena,Melhorou a precisão de rotação da mesa de trabalho e a capacidade de carga.
Não, não, não, não.
- O que é?Os clientes podem escolher FANUC, SIEMENS ou KND, outros sistemas CNC.
Não, não, não, não.
- O que é?De acordo com os requisitos especiais, toda a máquina cobre, transportador de chips.
Os nossos serviços
1. Substituição gratuita de peças disponíveis durante o período de garantia. Preço de custo de substituição de peças disponíveis após o período de garantia. 2.Ação rápida e resposta às questões técnicas em qualquer momento durante toda a vida útil da máquina. 3. Centro de serviço pós-venda no exterior disponível em algumas regiões. 4. Serviço de engenheiro no exterior disponível sob a exigência do cliente ((custo relativo gerado pelo cliente).
Introdução à empresa

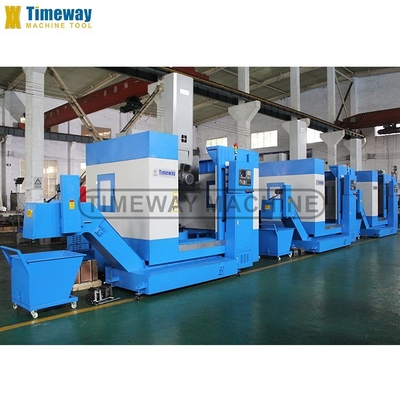

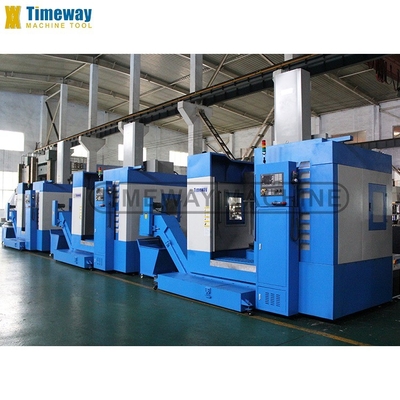

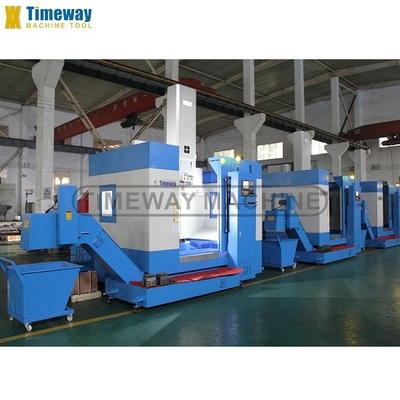

Exibição de fábrica:
