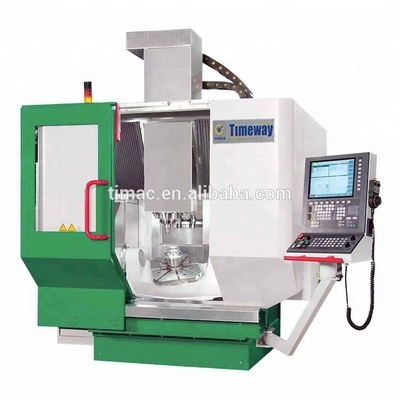

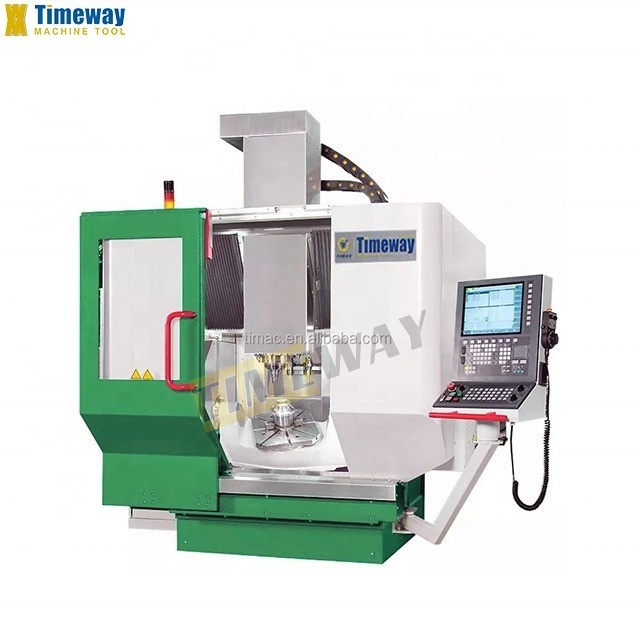

800 mm Mesa de viagem de cinco eixos Centro de usinagem CNC vertical para produção de pequenos lotes
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | ISO CE |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $280,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Pacote padrão |
| Habilidade da fonte: | 100 conjuntos por ano |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | Outros |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 2660*4655*2650 mm | Peso (T): | 12 T |
| Sistema de controlo CNC: | FANUC | Número de eixos: | 5 |
| Viagem da mesa (X) (mm): | 800 | Viagem da mesa (Y) (mm): | 650 |
| Viagem da mesa (Z) (mm): | 450 | Precisão de posicionamento (mm): | ± 0.012 |
| Repetitividade (X/Y/Z) (mm): | ± 0.008 | Potência do motor do fuso ((kW): | 15,5 QUILOWATTS |
| Máximo Tabela Carga (quilogramas): | 8 kg | Min. Tempo de troca de ferramentas: | 6 |
| Capacidade do repositório de ferramentas: | 24 | Principais pontos de venda: | Alta precisão |
| Garantia: | 1 ano | Voltagem: | 380 V/50 Hz |
| Tipo de comercialização: | Produto quente 2019 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| diâmetro do worktable: | 650 milímetros | Max. Peso da peça de trabalho: | 1000 kg |
| Velocidade do eixo: | 16000 RPM | Ângulo de rotação do eixo A: | -130° a +130° |
| Viagem no eixo X/Y/Z: | 800*650*450 mm | Velocidade no eixo A: | 30 rpm |
| Velocidade no eixo C: | 600 RPM | Peso: | 12000 kg |
| Potência: | 15.5kw (fuso) | Indústrias aplicáveis: | Máquinas e aparelhos de reparação, fábricas, outros |
| Localização da sala de exposição: | Itália, Peru, Indonésia, México, Rússia, Tailândia, Chile, Colômbia, África do Sul, Austrália | Componentes essenciais: | Motor |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
1Melhoria da estrutura do pórtico e da estrutura da máquina.
2Adotar um corpo de cama de lidan artificial.
3A tecnologia de accionamento directo garante uma melhor capacidade de resposta dinâmica.
4Acionado pelo centro de gravidade.
5A velocidade de alimentação rápida do eixo linear é de 60 m/min.
6Técnico de resposta dinâmica.
7Maior precisão, maior eficiência de processamento.
8- Recarregador de ferramentas, tempo de troca de ferramentas é curto.

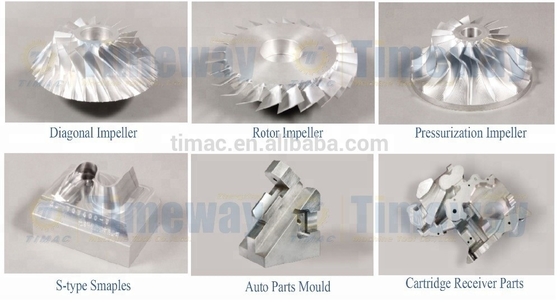

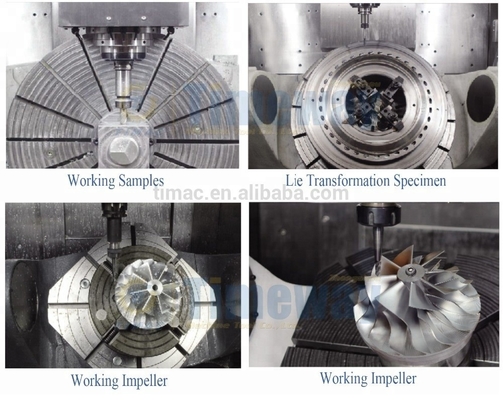

9. Alto-velocidade C-eixo perceber fresagem e função de torneamento composto.
10Ângulo de rotação do eixo A: -130° a +130°.
11- Fornecimento de energia inteligente, economia de energia de 20% durante a vida útil.
2Adotar um corpo de cama de lidan artificial.
3A tecnologia de accionamento directo garante uma melhor capacidade de resposta dinâmica.
4Acionado pelo centro de gravidade.
5A velocidade de alimentação rápida do eixo linear é de 60 m/min.
6Técnico de resposta dinâmica.
7Maior precisão, maior eficiência de processamento.
8- Recarregador de ferramentas, tempo de troca de ferramentas é curto.
9. Alto-velocidade C-eixo perceber fresagem e função de torneamento composto.
10Ângulo de rotação do eixo A: -130° a +130°.
11- Fornecimento de energia inteligente, economia de energia de 20% durante a vida útil.

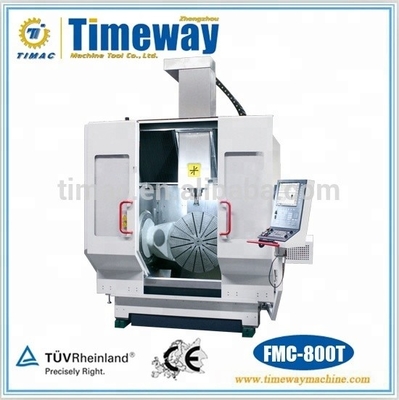

Especificações | Especificações | Unidade | FMC-600 | FMC-600T (com a virar) | |
Capacidade | Diâmetro de rotação máximo da peça | mm | Φ800 | Φ800 | |
Largura máxima da fresagem | mm | 800 | 800 | ||
Altura máxima de moagem | mm | 420 | 420 | ||
Diâmetro da mesa de trabalho | mm | Φ650*540 | Φ650 | ||
Peso máximo da peça de trabalho | Quilos | 1000 | 1000; 500 (em virada) | ||
Viagens | Viagem no eixo X/Y/Z | mm | 800/650/450 | 800/650/450 | |
Faixa de ângulos de rotação do eixo A | ° | -130°- +130° | -130°- +130° | ||
Intervalo de ângulos de rotação do eixo C | ° | Qualquer ângulo | Qualquer ângulo | ||
Espinha | Max. binário do fuso | N.m | 42/62 | 42/62 | |
Velocidade máxima do fuso | RPM | 16000 | 16000 | ||
Potência nominal do motor do fuso | kW | 15.5 | 15.5 | ||
Tipo da haste da ferramenta | HSK-A63 | HSK-A63 | |||
Centro de ferramentas fora da água | Opcional | Opcional | |||
Direcção do fuso | - Sim, sim. | - Sim, sim. | |||
Bloqueio de posicionamento | - Não, não. | - Sim, sim. | |||
Eixo A | Tipo de unidade | Acionamento direto por motor de binário | Acionamento direto por motor de binário | ||
Torque do accionamento S1/S6 | N.m | 1880/3480 | 1880/3480 | ||
Eixo C | Tipo de unidade | Acionamento direto por motor de binário | Acionamento direto por motor de binário | ||
Torque do accionamento S1/S6 | N.m | Outros | Outros | ||
Velocidade máxima de alimentação | Eixo X/Y/Z | m/min | 48; 60 | 48; 60 | |
Eixo A | RPM | 30 | 30 | ||
Eixo C | RPM | 80 | 600 | ||
Min unidade de definição | Eixo X/Y/Z | Um... | 1; 0.1 | 1; 0.1 | |
Eixo C | ° | 00,001°; 0,0001° | 00,001°; 0,0001° | ||
Controle de circuito fechado completo | Eixo X/Y/Z | Padrão | Padrão | ||
Eixo A/C | Padrão | Padrão | |||
Precisão de posicionamento | Eixo X/Y/Z | Um... | 8; 5 | 8; 5 | |
Eixo A/C | " | 8; 5 | 8; 5 | ||
Precisão de reposicionamento | Eixo X/Y/Z | Um... | 5; 3 | 5; 3 | |
Eixo A/C | " | 5; 3 | 5; 3 | ||
Revista de ferramentas | Capacidade | 32 | 32 | ||
Diâmetro máximo da ferramenta | mm | Φ80 | Φ80 | ||
Comprimento máximo da ferramenta | mm | 300 | 300 | ||
Peso máximo da ferramenta | Quilos | 8 | 8 | ||
Acessórios | Cabeça de calibragem sem fio da peça de trabalho | Um... | ±3 ((Precisão de reposicionamento) | ||
Medidor de regulação da ferramenta | Um... | ±3 ((Precisão de reposicionamento) | |||
Peso da máquina | N.O. | Quilos | 12000 | 12000 | |
Sistema CNC | Modelo | Sistema CNC GNC61 | |||
