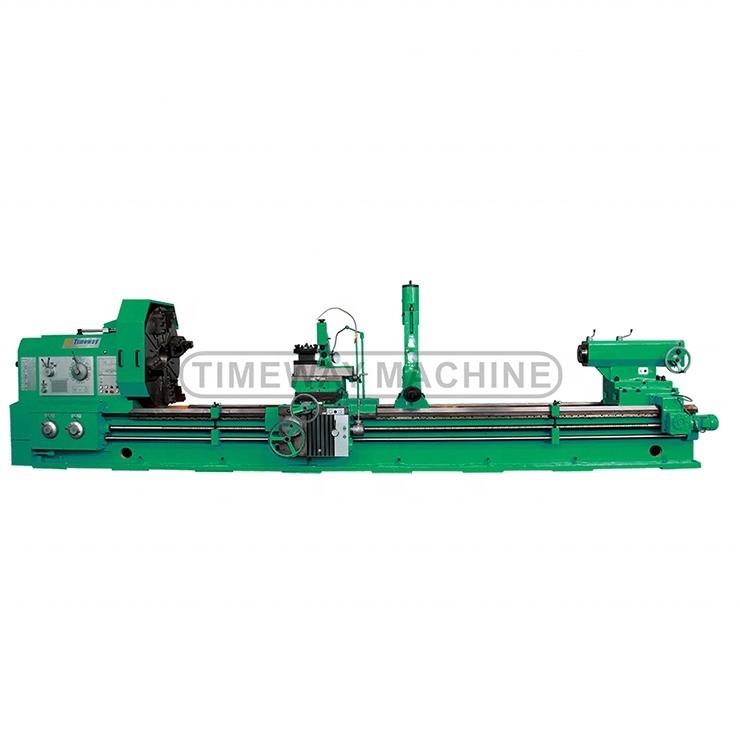

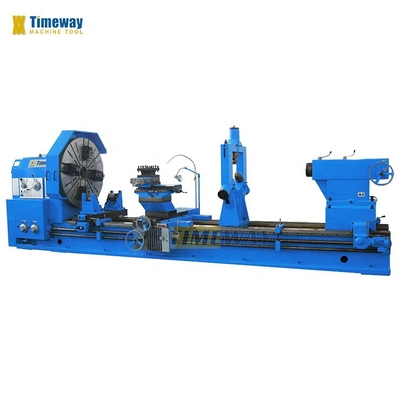

Torno de torneamento horizontal manual de alta capacidade para peças de trabalho até 11800 mm
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timeway |
| Número do modelo: | AL-1600C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $80,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 11800 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 400 mm |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 22 |
| Voltagem: | 220V/380V | Dimensão ((L*W*H): | 15100x2150x1950 |
| Peso (kg): | 8000 kg | Garantia: | 1 ano |
| Principais pontos de venda: | Multifuntcionais | Tipo de comercialização: | Outros |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Balanço sobre a cama: | 1600 mm |
| Vire o vagão: | 1210MM | Máximo Comprimento do Workpiece: | 11800mm |
| Max. comprimento de rotação: | 3800mm | Largura da cama: | 970m |
| Força de corte máxima: | 45000N | Nariz do eixo: | A2-15 |
| Furo de eixo: | 130 mm | Orifícios de fuso mais afiados: | Metric140 |
| Faixa de velocidades do fuso: | Introdução:3.15-315, inversão:3.5-291 | Condição: | Novos |
| Espinha de perfuração ((mm): | 130 | Indústrias aplicáveis: | Lojas de reparação de máquinas |
| Localização da sala de exposição: | Canadá, Brasil, Arábia Saudita, Paquistão, Sri Lanka, Roménia, África do Sul, Ucrânia, Nigéria, Uzbe | Componentes essenciais: | Rolamento, bomba, engrenagem |
| Max. comprimento giratório (mm): | 11800 mm | Anos: | 2023 |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Características:
1Esta série de tornos horizontais é adequada para o processamento de peças grandes e médias de fundições, aços e metais não ferrosos.
Pode vir a sair
O processo de formação de um círculo, um buraco interno, uma face de extremo, uma ranhura, uma perfuração, um perfuramento e um aninhamento, e pode transformar várias partes internas e
Fios externos, tais como métricos, polegadas, módulos e diâmetros.
2A máquina tem um corpo sólido, uma rigidez forte, uma potência elevada, uma gama de velocidades ampla e é capaz de produzir
O erro de arredondamento não é superior a 0,01 mm, o erro de grau do cilindro não é superior a 0,03 mm no
comprimento de medição de 300 mm.
3O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e alta rigidez, e o trilho de guia adota
Na superfície de guia deslizante, a tecnologia de placa de guia anti-reboque é
A utilização de um motor de combustível de alta tensão é de grande importância para a manutenção do sistema de combustível.
ocorrência de baixa velocidade
A rastejar.

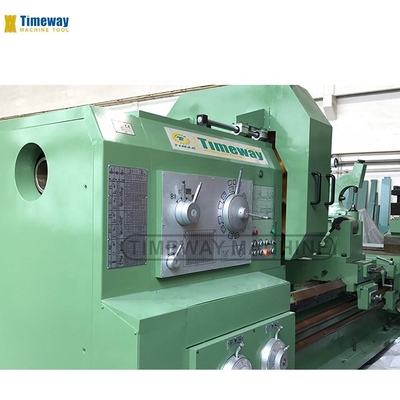

4.O rolamento do fuso da máquina adota produtos de marcas famosas.A caixa do fuso adota uma estrutura simétrica para fazer o
Para reduzir a deformação térmica, o cabeçote é lubrificado
com um ciclo de banho de óleo. A extremidade frontal do eixo principal adota uma estrutura de três suportes de uma esfera de contato angular de duas fileiras
Melhorar a precisão e aumentar a rigidez.
5.As engrenagens da cabeça são apagadas e ancoradas para garantir uma transmissão precisa e baixo ruído.
tem as características de baixa elevação de temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha
precisão relativamente estável durante a operação a longo prazo.
6. Alta rigidez tipo de uma peça com 970 mm de comprimento, o que garante que a máquina tem uma forte estabilidade e alta precisão.
7.O fuso padrão através do diâmetro do orifício é F130mm grande orifício, e adotar A2-15 fuso tipo de ligação do nariz, precisão de escoamento de
O fuso é melhor.
8.A máquina pode ser utilizada para cortar a superfície cónica curta pelo poste de ferramenta superior, e o longo cônico
A superfície pode ser girada pelo poste superior da ferramenta e pela alimentação longitudinal juntas.
9.Alta potência, alta rigidez e ampla gama de velocidades para cortes de alta velocidade e potência, gama de velocidades

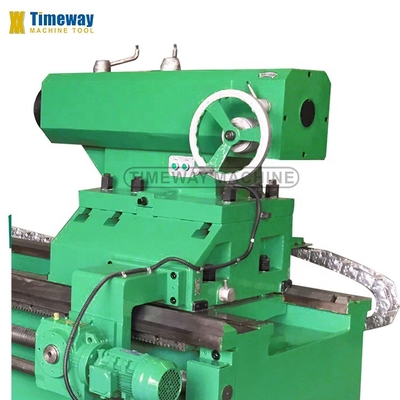

O padrão da máquina é equipado com tailstock elétrico em movimento, reduzindo a intensidade de trabalho do operador
e melhorar a eficiência do trabalho.
11.A capacidade de carga padrão do torno é 10000kg; opcional pode ser 12000kg
Especificações | Unidade | AL-1600C |
Balança-te sobre a cama. | mm | 1600 |
Vire o vagão | mm | 1210 |
Comprimento máximo da peça de trabalho | mm | O número de unidades de produção deve ser igual ou superior a: |
Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800 |
Duração do guiamento | mm | 970 |
Max. força de corte | N | 45000 |
Peso máximo da peça de trabalho | Quilos | 10000 |
Diâmetro do buraco do fuso | mm | 130 |
Orifícios de fuso mais afiados | - | métrica 140 |
Faixa de velocidades do fuso | r/min | Prefácio: 3.15-315, inversão:3.5-291 |
Número de velocidades do eixo | passos | Introdução:21, inversão:12 |
Longitudinal e transversal | espécies | 56 |
Faixa de movimento da alimentação | mm/r | longitudinal:0.1-12, Cruz:0.05-6, poste de ferramentas superior: 0.025-3 |
Número e faixa do fio métrico | mm | 1-120 (44) |
Número e faixa de fios de polegada | TPI | 28-1/4 (31) |
Número e faixa de fios do módulo | MP | 0.5-60 (45) |
N.o e faixa de diâmetro do fio | DP | 1/2-56 (38) |
Viagem máxima do deslizamento transversal | mm | 650 |
Max. deslocamento do slide superior | mm | 300 |
Secção da haste da ferramenta | mm | 45x45 |
Intervalo de balanço do poste de ferramenta | ° | ± 90 |
Rápido do poste de ferramenta | mm/min | longitudinal: 1870, cruzado: 3740, poste de ferramentas superior: 935 |
Dia. de penas de cauda | mm | 220 |
Viagem da pena de cauda | mm | 300 |
Furo de penas de cauda | - | MT6 |
Potência do motor principal | kW | 22 |
Duração | mm | 6020/7020/8020/9020/11020/13020/15020 |
Largura | mm | 1995 |
Altura | mm | 2525 |
Acessórios normalizados | Acessórios facultativos |

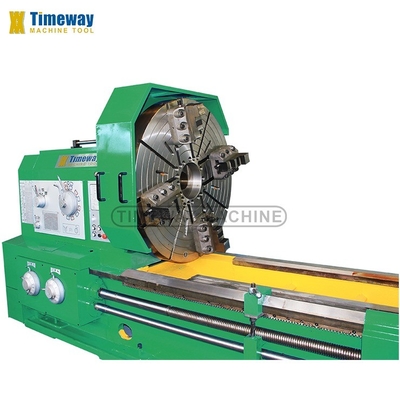

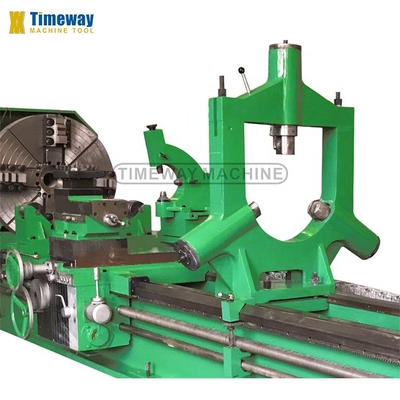

4 mandíbulas, para um tubo de carga pesado e independente, Descanso constante (mais de 3 M de comprimento), Segue o descanso, Mudanças manuais de cauda, Dcentro da cabeça, Post de ferramentas de 4 estações, Sistema de arrefecimento, Luz de trabalho, Ferramentas e caixa de ferramentas, Quedas e parafusos de nivelamento, Manual de funcionamento (em inglês). | DRO de dois ou três eixos, Guarda Chuck, Proteção de postes de ferramentas, Proteção traseira contra salpicos. Com motor a gás Aparelhos de moagem |
