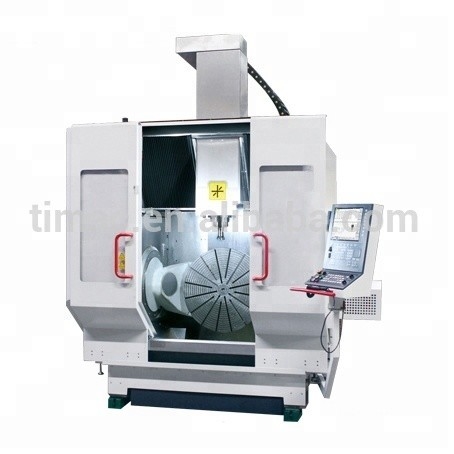

Máquina de fresagem CNC de 5 eixos Fanuc Centro de usinagem com 1400 kg Max.

Centros de usinagem CNC verticais de cinco eixos com torneamento

VMC-800 FMC-800 FMC-800T

Vantagem da máquina-ferramenta
1Melhoria da estrutura do pórtico e da estrutura da máquina.
2Adotar um corpo de cama de lidan artificial.
3A tecnologia de accionamento directo garante uma melhor capacidade de resposta dinâmica.
4Acionado pelo centro de gravidade.
5A velocidade de alimentação rápida do eixo linear é de 60 m/min.
6Técnico de resposta dinâmica.
7Maior precisão, maior eficiência de processamento.
8- Recarregador de ferramentas, tempo de troca de ferramentas é curto.
9. Alto-velocidade C-eixo perceber fresagem e função de torneamento composto.
10Ângulo de rotação do eixo A: -130° a +130°.
11- Fornecimento de energia inteligente, economia de energia de 20% durante a vida útil.

Vantagem do Sistema CNC
1Tecnologia perfeita de cinco eixos (RTCP, mecanização de plano inclinado)
2Interação de informação de alta velocidade.
3Alta resolução, programação de controlo de frequência de alta precisão.
4Percepção precisa da posição ou ângulo.
5Tecnologia de controlo multicanal.
6Os sistemas suportam sonda sem fio, acesso de gauge de configuração de ferramentas.
7. Função de compensação de erros: compensação bidirecional de passo, compensação de linearidade (incluindo cada compensação de deflexão) e grau vertical de compensação, etc.
8Desenvolvimento secundário e sistema de simulação 3D offline.

Desempenho e característica

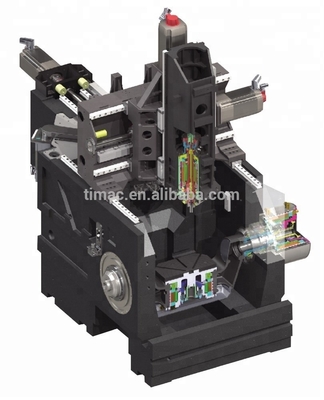

Melhoria do quadro de guarnição e do projeto da estrutura de toda a máquina
1O apoio óptimo do fuso.
2. Utilize como referência a estrutura clássica do perfurador de coordenadas verticais, ter melhor rigidez do fuso.
3O banco de trabalho de balanço rotativo CNC realiza uma estrutura de suporte de parede dupla.
4O eixo Y adota quatro guias como suporte e acionamento principal localizados no centro.
5. Revista de ferramentas de tipo circular combinada com o torno da máquina-ferramenta, estrutura simples e poupança de espaço.

Corpo de cama Lidan artificial
1O coeficiente de expansão térmica é apenas 1/20 do ferro fundido, menor erro de deformação térmica.
2O amortecimento do lidan artificial é seis vezes maior que o do ferro fundido, melhor desempenho vibratório.
3. Uma vez formado, poupa muito o tempo e o custo de processamento subsequentes.
4. processo de fabricação de cura a temperatura ambiente, a selecção de máquinas de precisão de materiais de cama.

Tecnologia de accionamento directo
1Boa capacidade de resposta dinâmica
2. Sem reação, sem desgaste mecânico da transmissão
3. Através do motor de binário como tecnologia de acionamento principal de coordenadas rotativas
4O eixo C do FMC-800 e do FMC-400T está, respectivamente, equipado com um motor de binário de baixa/alta velocidade, de modo a poder terminar a fresagem e a torneira com alta precisão.

Impulsionados pelo centro da gravidade
1- Um motor mais forte e estável.
2Mesa giratória de tipo berço com centro de gravidade.
3Controla eficazmente as vibrações para eliminar reações adversas.
4Para proporcionar aos utilizadores o desempenho de processamento ideal.

Tecnologia de resposta dinâmica elevada
1. Máquina ferramenta de otimização de desempenho dinâmico no design de peças móveis.
2. atribui grande importância ao projeto da alta rigidez e leveza, correspondência de potência de peças mecânicas em movimento.
3. Opcional partes de função multi-tipo, para otimizar o parâmetro de coordenadas em movimento.
4O desempenho dinâmico da máquina-ferramenta satisfaz as exigências do utilizador.

Utilizando a análise de elementos finitos para desenvolvimento auxiliar de produtos
1Baseado no modelo 3D, para simular a carga estática e a operação dinâmica.
2Simulação e correcção do projeto por muitas vezes, a busca de cada parte da máquina para alcançar as características estáticas e dinâmicas ideais, para garantir a rigidez total da máquina-ferramenta.
3Na máquina protótipo, análise experimental e modal.

Fusão elétrica
1O fuso elétrico de moagem é uma das partes-chave do centro de usinagem, o fuso da série é de alta velocidade, preciso,Fuso elétrico de alta rigidez e grande potência (Fuso elétrico composto opcional de fresagem e torneamento com função de bloqueio e torneamento do fuso).

2Sobre a fiabilidade do fuso de alta velocidade e a estabilidade de precisão da máquina-ferramenta, etc. problemas, pesquisa focada: fuso elétrico de alta velocidade pode compensar a tecnologia de alongamento térmico,Projeto de otimização da estrutura de refrigeração e lubrificação do fuso elétricoTecnologia de fiabilidade do mecanismo de fixação de ferramentas HSK; Tecnologia de controlo de precisão e estabilidade de precisão; Tecnologias-chave de monitorização de desempenho único e abrangente do fuso motorizado;A tecnologia chave da fabricação tecnologia de usinagem de precisão e montagem de realização de produção em massa estável.

3É adequado para a usinagem de alta eficiência de precisão do segmento integral do domínio aeroespacial, partes complexas do corpo, peças de caixa do motor de aviação, peças de engrenagem de guarda-chuva espiral e peças de moldes.

Parâmetro técnico

Nota: A série de máquinas-ferramenta também tem 400Series; 600Series; 1250Series. Entre a série VMC apenas está equipada com eixo X/Y/Z, sem eixo A/C. FMC-T série padrão:Espinil elétrico com bloqueio e eixo C de alta velocidade. mas FMC série fuso elétrico sem bloqueio e C-eixo baixa velocidade. de acordo com o cliente requiurment, podemos fornecer diferentes especificações mesa de trabalho rotativa.

Exemplos típicos

Imagens de trabalho

Diagrama de velocidade, potência e binário

Série 800

Fuso da série 800 Velocidade máxima: 12000 rpm Tipo de ferramenta: HSK A63 Potência nominal: 24 kW Torque nominal: 105 Nm
Fuso da série 800 Velocidade máxima: 18000 rpm Tipo de ferramenta: HSK A63 Potência nominal: 30 kW Torque nominal: 84N.m.

Área do piso

Visualização do plano ((mm)

Vista da frente
