- Esta série de tornos pesados adota uma forma retangular de indução de 970 mm de largura, endurecida e com guias de terra, de excelente estabilidade, elevada rigidez e com um peso máximo de 10 toneladas entre os centros.
- O fuso principal é de rolamento de precisão com estrutura de suporte de 3 pontos.
- Caminhos de guia de sela com cinto revestido de Teflon, estrutura de pena de cauda giratória para minimizar o atrito e a geração de calor.
- A máquina é adequada para várias operações de torneamento, tais como a torneamento de superfícies cilíndricas externas e internas, de faces terminais, e a torneamento de fios métricos ou de polegadas,Fios modulares e fios de trituração diametral, etc.
- A rotação motorizada de curta conicidade pode ser efectuada por deslizamento superior de forma independente, e a rotação motorizada de longa conicidade pode ser efectuada por deslizamento superior combinado com alimentação longitudinal.
- Além disso, estes tornos podem também realizar processos de perfuração, trepanagem e perfuração, etc.
 |

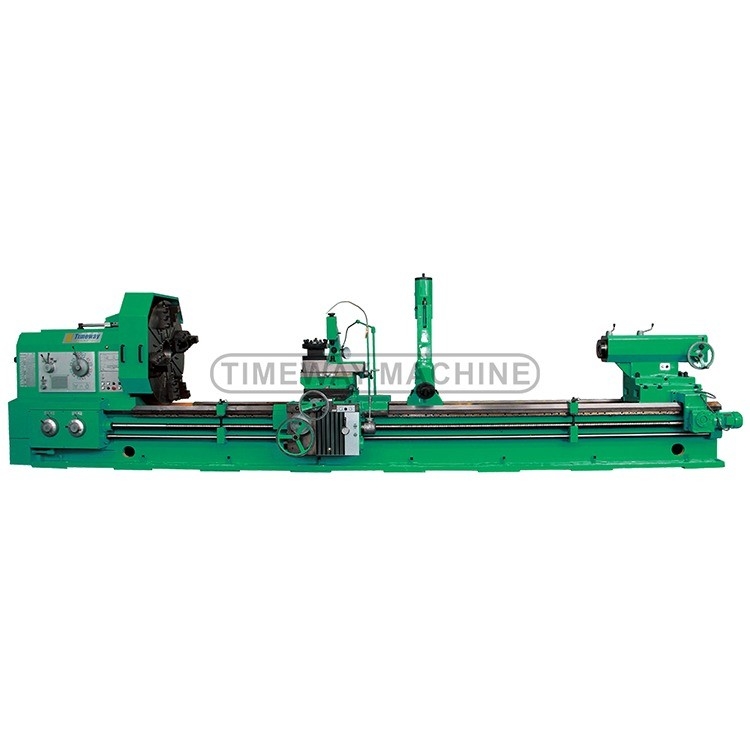

Distância entre os centros 5000 mm Torno manual para corte de parafusos horizontal universal
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timeway/TIMAC |
| Número do modelo: | AL-1600C/5000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $71,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 5000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Tipo: | Horizontal |
| Potência do motor do fuso ((kW): | 22 | Dimensão ((L*W*H): | 8020*1995*2525 |
| Peso (kg): | 10 000 kg | Garantia: | 1 ano |
| Principais pontos de venda: | Fácil de operar | Tipo de comercialização: | Produto quente 2022 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Nome: | Torno horizontal resistente |
| Modelo: | AL-1600C/5000 | CNC ou não: | Nomial |
| Cores: | solicitação dos clientes | Max.Swing sobre a cama: | 1600 mm |
| Max. Vira-te para o leito cruzado.: | 1210MM | Distância entre centros: | 5000 mm |
| Comprimento de Max.Turning: | 4800mm | Largura da cama: | 970 mm |
| Furo de eixo: | 130 mm | Condição: | Novos |
| Espinha de perfuração ((mm): | 130 | Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábricas, uso doméstico, retalho, |
| Localização da sala de exposição: | Itália, França, Alemanha, Vietname, Filipinas, Brasil, Peru, Arábia Saudita, Indonésia, Índia, Méxic | Max. comprimento giratório (mm): | 4800 mm |
| Componentes essenciais: | Outros rolamentos, bombas, engrenagens, motores, caixas de engrenagens, motores, outros | ||
Descrição de produto
Descrição do produto
Torno horizontal de trabalho pesado
Modelo: AL-1250C, AL-1400C, AL-1600C, AL-1800C
Características:
Imagens detalhadas

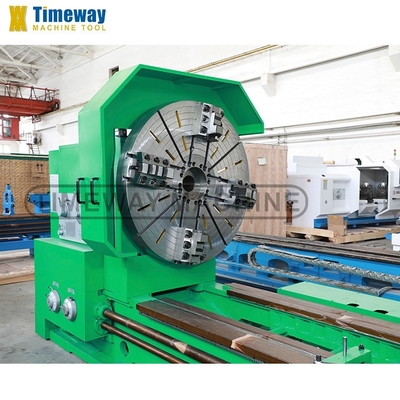

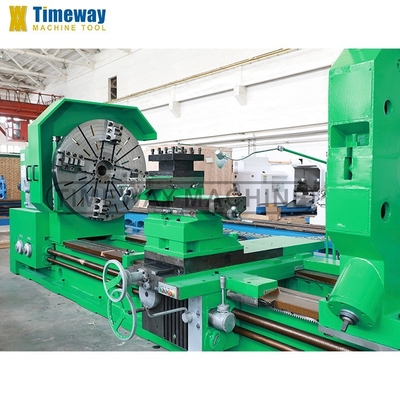

Headstock & Chuck
⇒ Os tornos horizontais ganham uma velocidade de fuso de larga distância de 3,15-315 rpm com 33 velocidades.
⇒ Os tornos pesados são equipados com um torno pesado de 4 mandíbulas, forte força de aperto.
⇒ Os tornos pesados são equipados com um torno pesado de 4 mandíbulas, forte força de aperto.

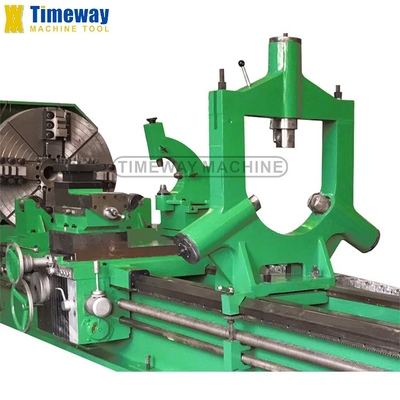

Tipo fechado de repouso constante
⇒ O repouso estável adota uma estrutura de suporte de três pontos, a precisão de posicionamento é maior.

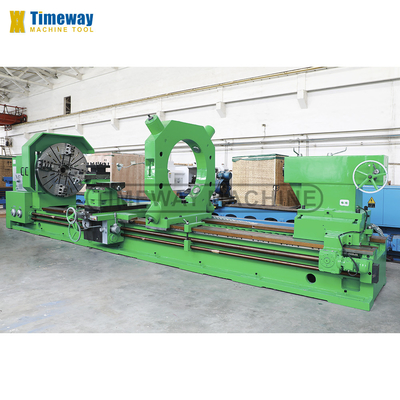

Tipo aberto de repouso constante
⇒ O suporte de rolos (de repouso constante de tipo aberto) é a configuração padrão, certifique-se de cortar partes maiores.
⇒ O suporte do rolo move-se para a direita e para a esquerda nos carris dos tornos através da engrenagem e do rack, reduzindo a intensidade de trabalho.
⇒ O suporte do rolo move-se para a direita e para a esquerda nos carris dos tornos através da engrenagem e do rack, reduzindo a intensidade de trabalho.

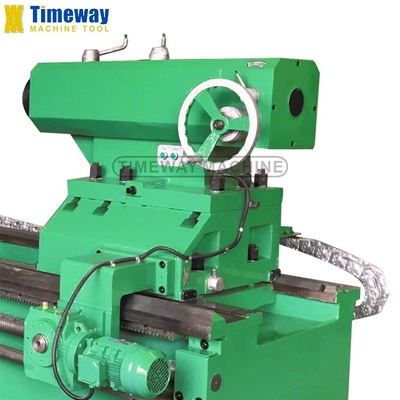

Cauda motorizada
⇒ Os tornos horizontais são equipados com um eixo motorizado, o movimento é simples e fácil.
⇒ A mangueira da cauda pode ser usada para alimentação áspera e fina.
⇒ A mangueira da cauda pode ser usada para alimentação áspera e fina.
Especificações
Especificações | Unidade | AL-1250C | AL-1400C | AL-1600C | AL-1800C | |||
Max. Vira-te para a cama. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max. Vira-te para o leito cruzado. | mm | 865 | 1010 | 1210 | 1410 | |||
Distância entre centros | mm | 3000/4000/5000/6000/8000/10000/12000/ | ||||||
Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||||
Largura do leito | mm | 970 | 970 | 970 | 970 | |||
Max.força de corte | N | 45000 | 45000 | 45000 | 45000 | |||
Capacidade de carga | Quilos | 10000 | 10000 | 10000 | 10000 | |||
Nas do fuso | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
Furo de fuso | mm | 130 | 130 | 130 | 130 | |||
Espinhas cónicas | - | Métrica 140 | Métrica 140 | Métrica 140 | Métrica 140 | |||
Faixa de velocidade do fuso | RPM | Para a frente:3.15-315, para trás:3.5-291 | ||||||
Passo de velocidade do fuso | passos | Para a frente:21Para trás:12 | 56 | 56 | 56 | |||
Tipo de alimentação do eixo X/Z | espécies | 56 | 56 | 56 | 56 | |||
Intervalo de alimentação | mm/r | longitudinal:0.1-12, cruz:0.05-6, poste de ferramentas superior: 0.025-3 | ||||||
A linha de fios métricos é variável (tipos) | mm | 1-120(44) | 1-120(44) | 1-120(44) | 1-120(44) | |||
Cinturão de fios variam (tipos) | TPI | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | |||
A gama de fios do módulo (tipos) | MP | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | |||
Diâmetro de fios (variedade de tipos) | DP | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | |||
Viagem de deslizamento cruzado | mm | 650 | 650 | 650 | 650 | |||
Viagem do slide superior | mm | 300 | 300 | 300 | V4 | |||
Potência do motor principal | kW | 22 | 22 | 22 | 30 | |||
Comprimento da máquina | mm | 6020/7020/8020/9020/11020/13020/15020 | ||||||
Largura da máquina | mm | 1995 | 1995 | 1995 | 2665 | |||
Altura da máquina | mm | 2175 | 2325 | 2525 | 2680 | |||
Acessórios
Acessórios normalizados
4 mandíbulas, para um tubo de carga pesado e independente,
Descanso constante (mais de 3 M de comprimento),
Segue o descanso,
Mudanças manuais de cauda,
Centro morto.
Post de ferramentas de 4 estações,
Sistema de arrefecimento,
Luz de trabalho,
Ferramentas e caixa de ferramentas,
Quedas e parafusos de nivelamento,
Manual de funcionamento (em inglês).
Segue o descanso,
Mudanças manuais de cauda,
Centro morto.
Post de ferramentas de 4 estações,
Sistema de arrefecimento,
Luz de trabalho,
Ferramentas e caixa de ferramentas,
Quedas e parafusos de nivelamento,
Manual de funcionamento (em inglês).
Acessórios facultativos
DRO de dois ou três eixos,
Guarda Chuck,
Proteção de postes de ferramentas,
Proteção traseira contra salpicos.
Com motor a gás
Apego de moagem.
Proteção de postes de ferramentas,
Proteção traseira contra salpicos.
Com motor a gás
Apego de moagem.
