* A máquina é adequada para o processamento de peças irregulares grandes e finas e pesadas; Não há erro de redondeza da peça devido ao peso de inércia, garantindo a precisão da redondeza da peça.Devido ao peso da peça de trabalho, para que a peça de trabalho e a fixação possam garantir um tempo de carga e descarga de peça de trabalho fechado e curto e estabilidade.
* A coluna, a viga e o guiamento do carvalho adotam a moagem após o apagamento, têm uma resistência ao desgaste super e prolongam a vida útil;atingir objectivos de protecção do ambiente.
 |

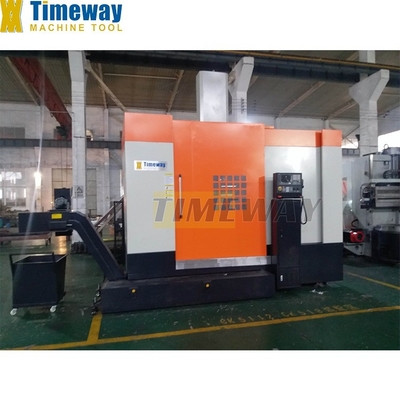

Máquina de torno vertical de coluna única com 1000 mm de viagem no eixo Y e 1000 mm de altura máxima
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timac/Timeway |
| Número do modelo: | VLK1250E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/pieces 1-2 pieces |
|
Informação detalhada |
|||
| Tipo: | Vertical | Comprimento máximo da peça (mm): | 1000 |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Máximo Peso do Workpiece (quilogramas): | 5000 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 800 mm | Viagem (Eixo Z) ((mm): | 800 mm |
| Precisão de posicionamento (mm): | ±0,002 | Repetitividade (X/Y/Z) (mm): | ±0.001 |
| Dimensão ((L*W*H): | 5200*3250*4380 mm | Sistema de controlo CNC: | FANUC |
| Estações de postes de ferramentas: | 4 | Peso (kg): | 12000 |
| Garantia: | 1 ano, 1 ano | Principais pontos de venda: | Automático, preço competitivo, elevado nível de segurança, alta precisão, poupança de energia, suste |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Intervalo de velocidade do fuso (rpm): | 2 - 250 rpm |
| Curso (linha central) de Y (milímetros): | 1000 mm | Espinha Taper: | ISO40, BT40, BT50 |
| Torque de corte: | 12.5 N.m | Velocidade de alimentação rápida ((mm/min): | 0.1 - 2000 mm/min |
| Velocidade de alimentação (mm/min): | 0.1 - 500 mm/min | Min. Tempo de troca de ferramentas: | 0,7 |
| CNC ou não: | Máquina do torno do CNC | Nome do produto: | Máquina de torno vertical CNC de coluna única |
| Tipo de produto: | Máquina vertical do Cnc | Modelo: | VLK1250E |
| Diâmetro máximo do balanço: | 1250 mm | Máximo Turning Diâmetro: | 1250 mm |
| máx. altura: | 1000 mm | Capacidade de carga: | 5000 kg |
| Potência do motor principal: | 30 kW | ||
Descrição de produto
Descrição dos produtos

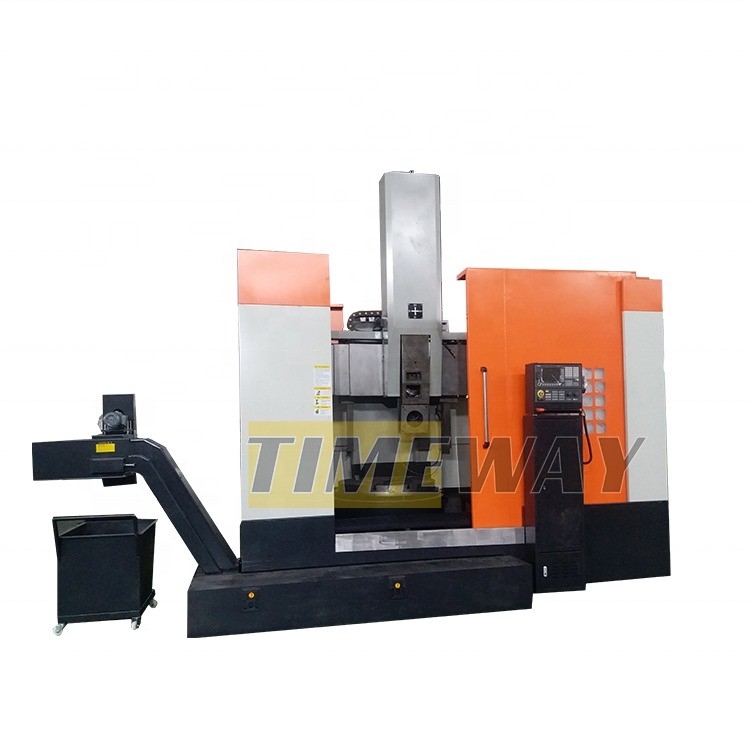

Torno CNC vertical de coluna única
VLK800E VLK1250E VLK1600E VLK2000
Resumo da máquina
Especificações
Especificações | Unidade | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Diâmetro máximo do balanço | mm | 950 | 1250 | 1600 | 2000 | |||
Diâmetro de rotação máximo | mm | 800 | 1250 | 1600 | 2000 | |||
Altura máxima da peça de trabalho | mm | 800 | 1000 | 1000 | 1250 | |||
Peso máximo da peça de trabalho | Quilos | 2000 | 5000 | 8000 | 12000 | |||
Potência do motor principal | kW | 22 | 22 | 30 | 37 | |||
Diâmetro da mesa de trabalho | mm | 800 | 1010 | 1400 | 1800 | |||
Torque máximo da mesa de trabalho | KN.m | 10 | 17.5 | 25 | 32 | |||
Intervalo de velocidade da mesa de trabalho | RPM | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Número de estações de ferramentas | Peças | 4 | 4 | 4 | 4 | |||
Secção do bastão de ferramenta da ferramenta de torneamento externa | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Tipo de unidade | - | Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | |||
Tamanho do parafuso de esferas do eixo X (dia. x passo do parafuso) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Tamanho do parafuso de esferas do eixo Z (dia. x passo do parafuso) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Viagem no eixo X | mm | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Viagem no eixo Z | mm | 650 | 650 | 800 | 800 | |||
Intervalo de alimentação ((X/Z) | mm | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | |||
Velocidade de alimentação rápida | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Sistema CNC | - | Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D | |||
Torque do servomotor ((X/Z) | N.m | 11/11 | 11/11 | O que fazer? 15/11 | O que fazer? 15/11 | |||
Capacidade | Qua | 30 | 37 | 45 | 52 | |||
Peso líquido da máquina | Quilos | 8500 | 11000 | 14500 | 18500 | |||
Dimensão da máquina (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Transportador de fitas | - | Tipo de cadeia | Tipo de cadeia | Tipo de cadeia | Tipo de cadeia | |||
Padrão | - | Sistema automático de lubrificação, proteção totalmente fechada, ar condicionado, refrigerador de óleo | ||||||
Opcional | - | SIEMENS 828D, FANUC 0i-TF, fixação especial | ||||||
Acessórios
* Sistema de lubrificação automática * Escudo totalmente fechado * Armário eléctrico com ar condicionado * Refrigerador de óleo de precisão * SIEMENS 808D * Remoção automática de chips (remoção lateral) | * SIEMENS 828D FANUC 0i-TF * fixação especial |
Detalhes da máquina
1O torno vertical de coluna única da série CNC foi concebido absorvendo técnicas modernas de projeto e fabrico avançadas e utilizando o método de projeto de otimização CAD.utilizando o mais recente conceito de design e equipando com recursos avançados nacionais e estrangeiros. 2. Realizar forte corte no desempenho da estrutura, a carga de sobrepeso da mesa de trabalho, máquina de alta rigidez dinâmica e estática, toda a segurança de movimento e estabilidade,longa vida útil e elevada eficiência de processamento3. A máquina é adequada para ferramentas de corte de aço e carburo de alta velocidade, para processar peças de todos os metais ferrosos e não ferrosos e alguns materiais não metálicos. 4.A máquina pode concluir o processo de bruto e terminar virando dentro e fora do cilindroA máquina é constituída principalmente por uma coluna, uma mesa de trabalho, uma viga, um poste de ferramenta vertical, uma caixa de velocidades principal,Mecanismo de elevação do feixe, mecanismo de alimentação vertical da ferramenta, dispositivo de protecção do guia de feixe, caixa completa da máquina, sistema elétrico, sistema hidráulico, sistema de arrefecimento, etc.
Não, não, não, não.

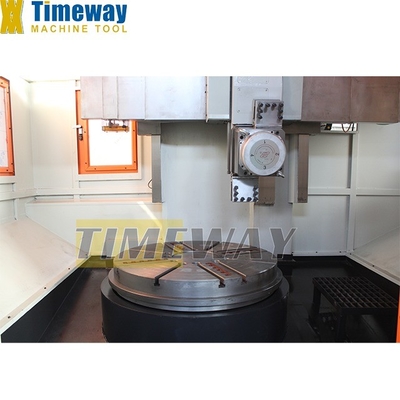

- O que é?A mesa de trabalho utiliza uma estrutura de fuso de tipo fixo integrada, de alta rigidez, alta precisão e curta,O fuso é equipado com um conjunto de rolamentos de esferas de tração de alta precisão e um conjunto de rolamentos de rolos cilíndricos curtos de dupla linha. estrutura compacta, ao mesmo tempo suportar carga radial, a carga axial e momento de inclinação, e sob a sobrecarga de deformação elástica é pequena,Melhorou a precisão de rotação da mesa de trabalho e a capacidade de carga.
Não, não, não, não.
- O que é?Quatro estações de ferramentas elétricas: alta precisão de posicionamento, grande força de fixação, grande capacidade de carga, estável e confiável.maior força de aperto.
Não, não, não, não.

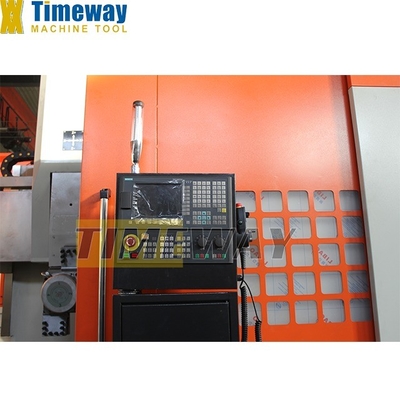

- O que é?Os clientes podem escolher FANUC, SIEMENS ou KND, outros sistemas CNC.
Não, não, não, não.
- O que é?De acordo com os requisitos especiais, toda a máquina cobre, transportador de chips.
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Peças de ensaio abrangentes(apenas para torno CNC):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
