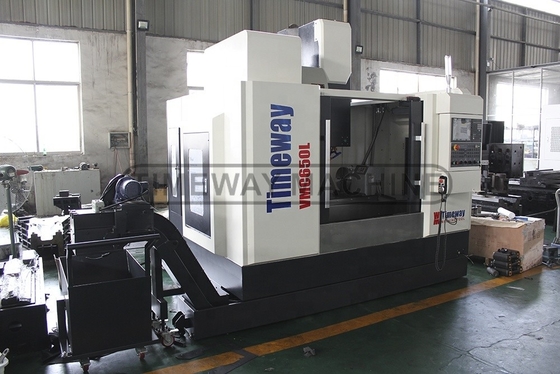

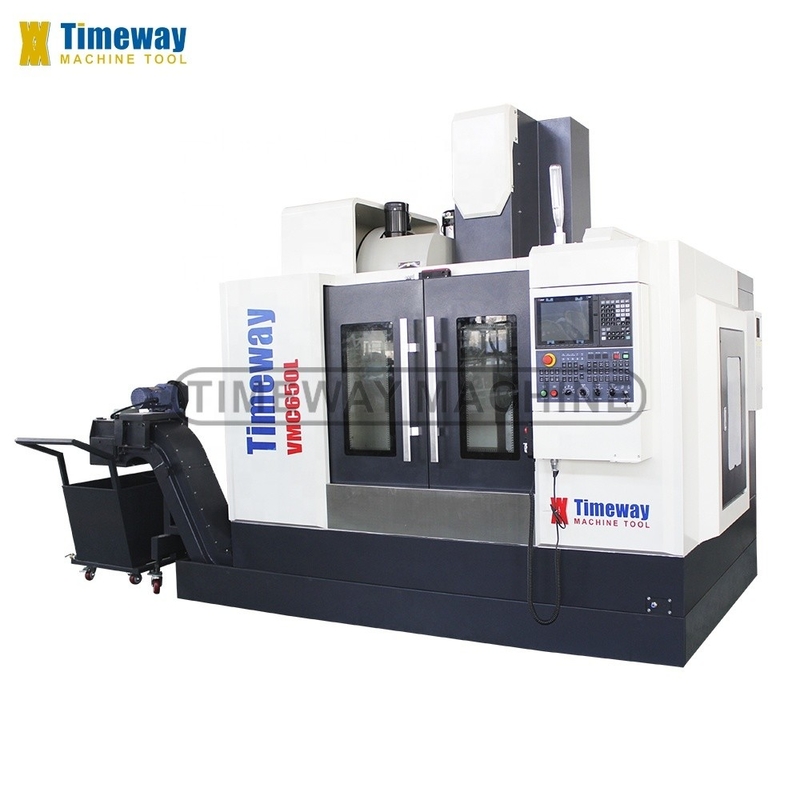

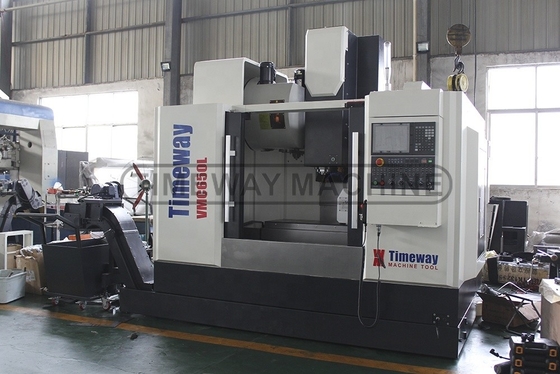

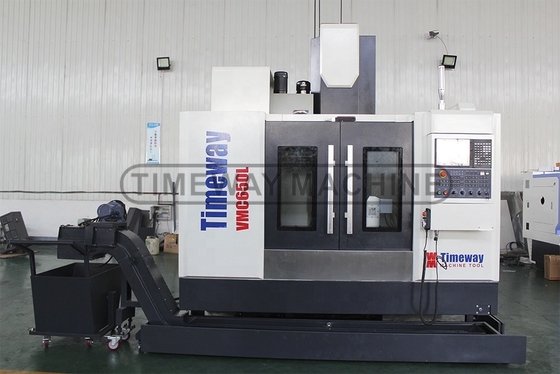

Máquina de fresagem vertical CNC VMC650L com desempenho ATC tipo disco
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMEWAY |
| Certificação: | CE & ISO9001 |
| Número do modelo: | Vmc650L |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $30,000.00/sets 1-2 sets |
| Detalhes da embalagem: | em caixa de madeira (pode ser fumigado) ou em caixa de compensado |
| Habilidade da fonte: | 200 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Vertical | Intervalo de velocidade do fuso (rpm): | 1 - 8000 |
|---|---|---|---|
| Número de eixos: | 3 | Número de espinhas: | Solteiro |
| Capacidade de usinagem: | Carga média | Espinha Taper: | BT2 serviços de informação |
| Viagem da mesa (X) (mm): | 700 | Viagem da mesa (Y) (mm): | 450 |
| Viagem da mesa (Z) (mm): | 450 | Precisão de posicionamento (mm): | ± 0.008 |
| Repetitividade (X/Y/Z) (mm): | ±0.006 | Voltagem: | A pedido do cliente |
| Dimensão ((L*W*H): | 2400 x 1900 x 2400 mm | Sistema de controlo CNC: | FANUC |
| Principais pontos de venda: | Alta produtividade | Peso (kg): | 3500 |
| Potência do motor do fuso ((kW): | 7.5/11 | Garantia: | 1 ano |
| Máximo Tabela Carga (quilogramas): | 400 kg | Tipo de comercialização: | Produto quente 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Cores: | Fabricados sob medida |
| Ferrovias do eixo X/Y: | Trilhas lineares | Trilho do eixo Z: | trilho deslizante |
| Marca de parafuso de esferas: | Taiwan Hiwin | T-entalhes: | 5-18-80 |
| Velocidade de corte: | 0-10m/min | Velocidade de alimentação rápida: | 48/48/15m/min |
| Estilo ATC: | Tipo de disco | Capacidade do ATC: | 24 ferramentas |
| Fornecimento de energia: | 18kva | Serviço pós-garantia: | Apoio técnico por vídeo, Apoio online, Peças sobressalentes, Serviço de manutenção e reparação em ca |
| Localização do serviço local: | Canadá, Estados Unidos, Itália, França, Alemanha, México, Rússia, Austrália, Chile, Roménia, Ucrânia | Condição: | Novos |
| Indústrias aplicáveis: | Serviços de reparação de máquinas, uso doméstico, energia e mineração | Localização da sala de exposição: | Canadá, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, México, Rússia, Espanha, Chile, Ucrâ |
| Componentes essenciais: | Rolamento, motor, PLC, sistema CNC | Curso da tabela (milímetros): | 700/450 mm |
| Anos: | 2021 | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Aplicações do centro de usinagem vertical:
O centro de usinagem vertical da série VMC é um centro de usinagem vertical controlado por CNC (dispositivo de controle numérico de computador) e que executa processamento de corte.Aquecimento e moagem; pode resolver o processamento de peças complexas, precisas, de pequenos lotes e de várias variedades.
Especificações | Unidade | VMC650L | ||
Tipo de guia do eixo X/Y/Z | / | X/Y: trilho de guia linear, Z: trilho de guia deslizante | ||
Capacidade | ||||
Viagem no eixo X | mm | 700 | ||
Viagem no eixo Y | mm | 450 | ||
Viagem no eixo Z | mm | 450 | ||
Tabela | ||||
Tamanho da tabela | mm | 1000×420 | ||
Capacidade de carga | Quilos | 400 | ||
Esferas em T (n.o/largura/altura) | mm | 5-18-80 | ||
Distância entre o nariz do fuso e o centro da mesa | mm | 130 a 630 | ||
Espinha | ||||
Distância entre o centro do fuso e a coluna | mm | 495 | ||
Espinhas cónicas | / | BT2 (substância ativa) | ||
Velocidade do fuso | r/min | 8000 | ||
Potência do motor principal | kW | 7.5/11 | ||
3 eixos (X/Y/Z) | ||||
Potência do servomotor do eixo X/Y/Z (MITSUBISHI) | kW | 2/2/3 | ||
Servomotor de eixo X/Y/Z (FANUC) | Nm | β12/β12/β22 | ||
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 48/48/15 | ||
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 0-10000 | ||
Precisão | ||||
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0.008 | ||
Precisão de posicionamento repetido no eixo X/Y/Z | mm | ± 0.006 | ||
Repositório de ferramentas (ATC) | ||||
Estilo ATC | / | Disco | ||
Capacidade do ATC | ferramentas | 24 | ||
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 1.4 | ||
Peso máximo da ferramenta | Quilos | 8 | ||
Diâmetro máximo da ferramenta | mm | Φ78/Φ120 (vazio) | ||
Comprimento máximo da ferramenta | mm | 300 | ||
Outros | ||||
Fornecimento de energia | KVA | 18 | ||
Requer pressão do ar | kg/cm2 | 6 a 8 | ||
Sistema de equilíbrio do eixo Z | / | Casting pesado | ||
Peso da máquina | Quilos | 3500 | ||
Dimensão global (LxWxH) | mm | 2400 × 1900 × 2400 | ||
Sistema CNC | / | FANUC/MITSUBISHI | ||
√ Sistema CNC FANUC 0i MF √ X/Y: trilhos de guia lineares, Z: trilho de guia deslizante √ Taiwan BT40 fuso, 8000 rpm √ ATC de tipo disco de Taiwan com 24 ferramentas √ Revestimento completo √ Gerador de pulso manual (MPG) √ Interface USB e LAN √ Lâmpada de trabalho √ Lâmpada piloto √ Sistema de arrefecimento √ Sistema de lubrificação automática centralizada √ Explosão de ar do fuso √ Pistola de ar √ Arvore de moagem e parafusos √ Trocador de calor para armário elétrico √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4o eixo _ Fusão de accionamento directo (10000, 12000, 15000 rpm) _ Bocal circular do líquido de resfriamento _ Fluido de arrefecimento através do fuso (CTS) _ Frigorífico de óleo do fuso Ar condicionado _ Transportador de chips de tipo cadeia - Pistola de água. _ Portão de segurança _ Sistema de medição de ferramentas _ Sistema de medição da peça de trabalho |
Detalhes da máquina
Não, não, não, não.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.
>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.
>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Não, não, não, não.

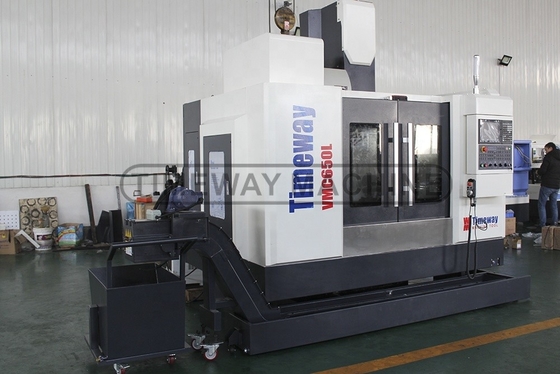

O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
