Requisito de processamento padrão equipado com eixo B (mesa giratória NC).
A estrutura do centro de usinagem horizontal da HMC podeiv) dividir em três tipos: tipo T positivo; tipo T invertido; tipo cruzado.
 |

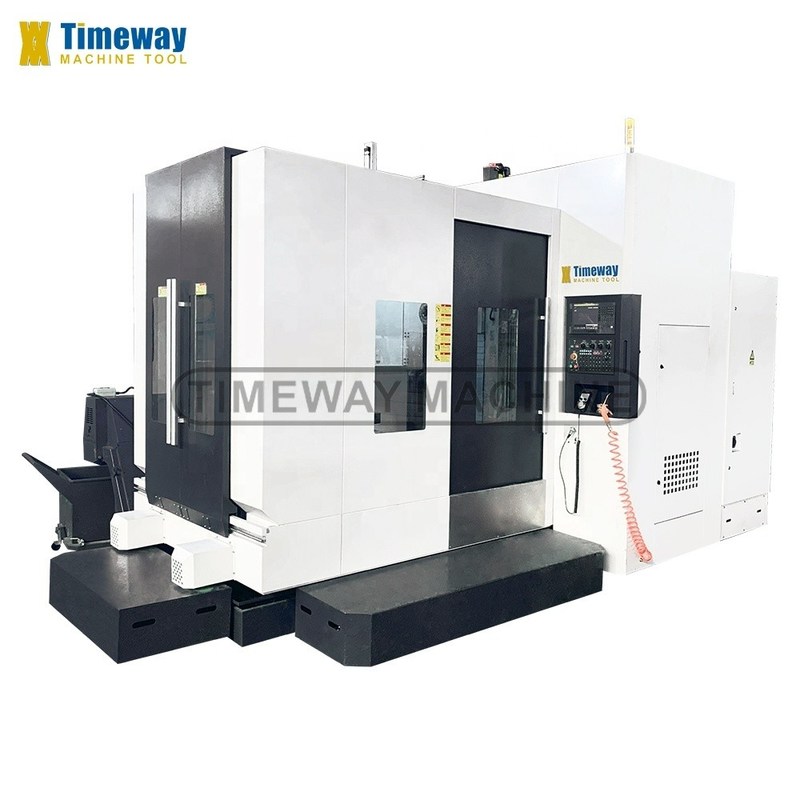

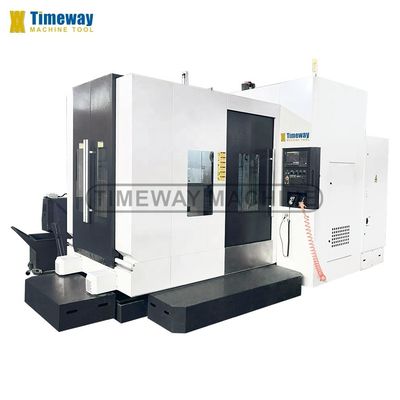

24 Revista de ferramentas Capacidade de alta precisão Centro de usinagem CNC horizontal de quatro eixos
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMEWAY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $75,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Pacote padrão ou conforme exigência do cliente |
| Habilidade da fonte: | 300 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 4860 x 3600 x 3460 mm | Peso (T): | 12 T |
| Tamanho da tabela (mm): | 630x630 | Sistema de controlo CNC: | FANUC |
| Número de eixos: | 4 | Viagem da mesa (X) (mm): | 1100 |
| Viagem da mesa (Y) (mm): | 800 | Viagem da mesa (Z) (mm): | 1100 |
| Precisão de posicionamento (mm): | ± 0.008 | Repetitividade (X/Y/Z) (mm): | ± 0.005 |
| Intervalo de velocidade do fuso (rpm): | 1 - 6000 rpm | Potência do motor do fuso ((kW): | 15/18.5 |
| Máximo Tabela Carga (quilogramas): | 1500 kg | Velocidade de alimentação (mm/min): | 1 - 8000 mm/min |
| Min. Tempo de troca de ferramentas: | 5 | Capacidade do repositório de ferramentas: | 24 |
| Principais pontos de venda: | Fabricação flexível | Garantia: | Um ano |
| Voltagem: | 380V/50Hz ou ordem | Tipo de comercialização: | Produto quente 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Cores: | Fabricados sob medida | Tamanho da mesa de trabalho: | 630X630mm |
| Tabela de trabalho rotativa: | 1° ou 0,001° | T-entalhes: | 5-18-100 |
| Capacidade do repositório de ferramentas: | 24 ferramentas | ATC Diâmetro da ferramenta: | 112/200 mm |
| Comprimento da ferramenta ATC: | 300 | Peso da ferramenta do ATC: | 18 kg |
| Tempo de alteração de ferramentas do ATC: | 5sec | Indústrias aplicáveis: | Oficinas de reparação de máquinas, fábrica, energia e mineração, empresa de publicidade |
| Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, México, Rússia, Espanha | Componentes essenciais: | FANUC |
| Velocidade de alimentação rápida ((m/min): | 24/24/24 | Porto: | Portos de China |
Descrição de produto
Descrição dos produtos
Aplicações do centro de usinagem vertical:
O centro de usinagem horizontal da série HMC é um centro de usinagem horizontal CNC controlado por CNC (dispositivo de controle numérico de computador) e que realiza processamento de corte.Aquecimento e moagem; pode resolver o processamento de peças complexas, precisas, de pequenos lotes e de várias variedades.
Especificações | Unidade | HMC630 |
Estrutura da máquina | / | Tipo T positivo |
Capacidade | ||
Viagem no eixo X | mm | 1100 |
Viagem no eixo Y | mm | 800 |
Viagem no eixo Z | mm | 1100 |
Tabela (eixo B) | ||
Torque do servomotor no eixo B (FANUC) | / | Bis22 |
Tamanho da tabela | mm | 630×630 |
Número do quadro | Peças | 1 |
Indicação de tabelas | ° | 1°×360 |
Esferas em T (n.o/largura/altura) | / | 5-18-100 |
Velocidade de rotação da mesa | RPM | 16.6 |
Capacidade de carga | Quilos | 1500 |
Força de bloqueio (35 kg / cm2) | kg/m | 5000 |
Espinha | ||
Distância entre o centro do fuso e a mesa | mm | 50-850 |
Distância entre o nariz do fuso e o centro da mesa | mm | 125-1225 |
Espinhas cónicas | / | BT2 - - - - - - - - - - |
Velocidade do fuso | RPM | 6000 |
Potência do motor principal | kW | 15/18.5 |
3 eixos (X/Y/Z) | ||
Servomotor de eixo X/Y/Z (FANUC) | / | Bis30/bis30/bis30 |
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 1-8000 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 24/24/24 |
Tipo de trilhos do eixo X/Y/Z | - | X/Z: linear/Y: deslizante |
Precisão | ||
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0.008 |
Precisão de posicionamento repetido no eixo X/Y/Z | mm | ± 0.005 |
Precisão de posicionamento no eixo B | " | ± 10" |
Repositório de ferramentas (ATC) | ||
Estilo ATC | / | Disco |
Capacidade do ATC | ferramentas | 24 |
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 5 |
Peso máximo da ferramenta | Quilos | 18 |
Diâmetro máximo da ferramenta | mm | Φ112/Φ200 |
Comprimento máximo da ferramenta | mm | 300 |
Outros | ||
Fornecimento de energia | KVA | 40 |
Requer pressão do ar | kg/cm2 | 8 |
Peso da máquina | Quilos | 12000 |
Dimensão global (LxWxH) | mm | 4860 × 3600 × 3460 |
Sistema CNC | / | FANUC |
√ Sistema CNC FANUC 0i MF √ X/Z: trilhos de guia lineares, Y: trilho de guia deslizante √ Taiwan BT50 fuso, 6000 rpm √ Tabela giratória NC de Taiwan (eixo B) √ ATC de tipo disco de Taiwan com 24 ferramentas √ Revestimento completo √ Gerador de pulso manual (MPG) √ Interface USB e LAN √ Lâmpada de trabalho √ Lâmpada piloto √ Sistema de arrefecimento √ Sistema de lubrificação automática centralizada √ Explosão de ar do fuso √ Pistola de ar √ Arvore de moagem e parafusos √ Trocador de calor para armário elétrico √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ Fusão de accionamento directo (10000, 12000, 15000 rpm) _ Bocal circular do líquido de resfriamento _ Fluido de arrefecimento através do fuso (CTS) _ Frigorífico de óleo do fuso Ar condicionado _ Transportador de chips de tipo cadeia - Pistola de água. _ Portão de segurança _ Sistema de medição de ferramentas _ Sistema de medição da peça de trabalho |
Detalhes da máquina
Não, não, não, não.

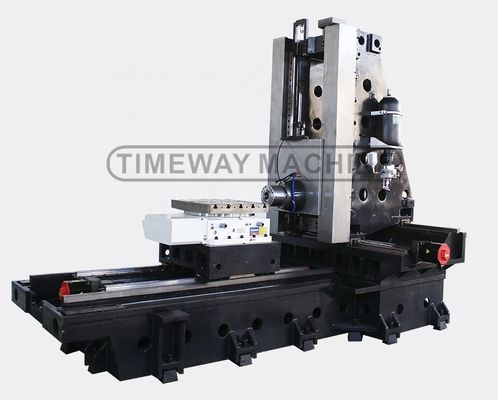

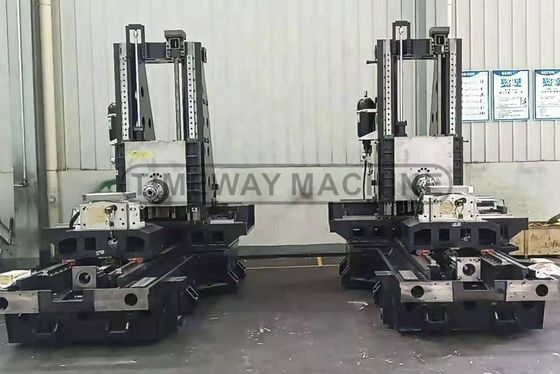

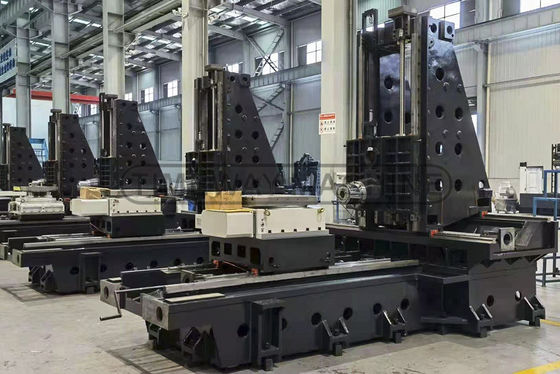

>> Adota a estrutura da máquina de tipo T positivo.
>> O eixo X/Z adota trilhos de guia lineares de rolamento de carga pesada HIWIN de Taiwan e parafuso de bola HIWIN.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.Não, não, não, não.

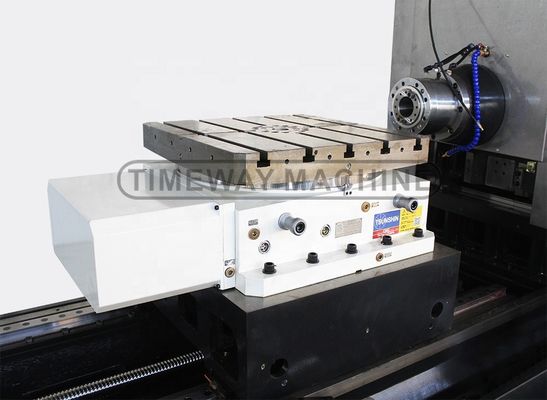

>> Eixo B: Taiwan 1° NC mesa giratória vem padrão, o cliente pode escolher 0,001° NC mesa giratória.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.

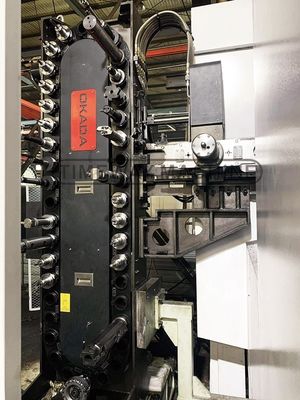

>> Escolha Taiwan BT50 carregador de ferramentas tipo cadeia (40tools ATC), comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.
>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem horizontal CNC.
>> Japão FANUC sistema CNC vem de série.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
