VY-Series Vertical Machining Center Linear Guideway e Max. Tabela Carga até 1000 kg
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $150,000.00/sets 1-1 sets |
| Habilidade da fonte: | 200 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Condição: | Novos | Número de espinhas: | 4 |
|---|---|---|---|
| Tipo: | Vertical | Dimensão ((L*W*H): | 3585*2830*3080mm |
| Peso (T): | 10 T | Tamanho da tabela (mm): | 1400x700 |
| Sistema de controlo CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens, DELEM | Número de eixos: | 4 |
| Viagem da mesa (X) (mm): | 1300 | Viagem da mesa (Y) (mm): | 700 |
| Viagem da mesa (Z) (mm): | 650 | Precisão de posicionamento (mm): | ± 0.01 |
| Repetitividade (X/Y/Z) (mm): | ± 0.005 | Intervalo de velocidade do fuso (rpm): | 0 - 6000 r.p.m |
| Potência do motor do fuso ((kW): | 15 | Máximo Tabela Carga (quilogramas): | 1000 kg |
| Min. Tempo de troca de ferramentas: | 6 | Capacidade do repositório de ferramentas: | 24 |
| Principais pontos de venda: | Automático | Garantia: | 1 ano |
| Voltagem: | personalizado | Tipo de comercialização: | Novo produto 2020 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tipo de controlo: | Automático |
| Sistema de controlo: | FANUC 0i Sistema CNC | Tamanho da mesa de trabalho: | 1400*700 mm |
| Velocidade do fuso (rpm): | 6000 | Tipo do eixo: | BT50 Tipo de correia |
| Tabela: | 1300/700/650 mm | Max. Carga: | 1000 kg |
| Guideway: | guia linear | Peso: | 10 000 kg |
| Potência: | 15/18,5 kW | Indústrias aplicáveis: | Serviços de reparação de máquinas, fábrica, restaurante, obras de construção, energia e mineração |
| Localização da sala de exposição: | Peru, Rússia, Roménia, África do Sul | Componentes essenciais: | PLC |
| Porto: | Qingdao, China | ||
Descrição de produto

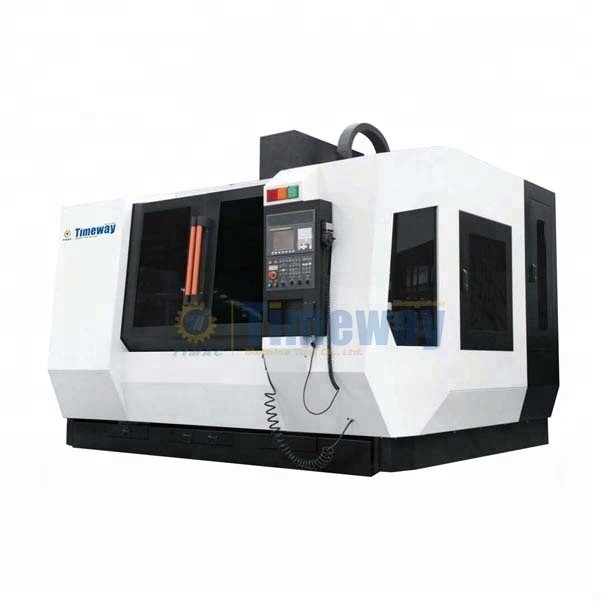

VY Série Hot-vendas Centro de usinagem vertical com guia linear
VY-850L VY-1060L VY-1370L VY-1690L
Resumo da máquina
O centro de usinagem vertical da série VY adota a estrutura móvel de mesa deslizante transversal um guia linear, que é aplicado principalmente no processamento de peças complexas de média e pequena escala.Pode terminar todo o tipo de processamento., tais como fresagem, perfuração, expansão, perfuração, perfuração de perfis e perfuração de perfis num só momento de fixação. É adequado para o processamento de peças com alta precisão,procedimentos múltiplos e formas complicadas.É a principal instalação nas indústrias de máquinas gerais, molde, axiamento, energia e tráfego.
Estrutura e desempenho

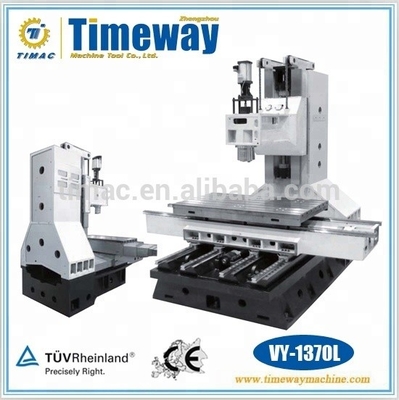

1A cama, a sela, a mesa.A coluna e a caixa do fuso são feitas de ferro fundido inoculado de alta resistência e areia ligada a resina e tratadas por múltiplos processos de envelhecimento para garantir a rigidez e a estabilidade da máquina-ferramenta.
2A máquina-ferramenta adota o guia de rolamento linear (ou guia de rolamento linear de 2 eixos e guia deslizante de 1 eixo) e as peças móveis são caracterizadas por uma boa resposta dinâmica.Garantir o movimento linear suave de cada eixo e realizar o corte com alta precisão e alta eficiência.
3.Todos os eixos adotam a rotação de porcas de parafusos de esferas de alta precisão com servomotor AC de alto binário, que são aplicáveis ao corte de peças de trabalho de alta precisão e pesado.
4A coluna adota a estrutura de espinha de arenque caracterizada pela grande superfície de contacto para garantir a estabilidade da máquina-ferramenta e melhorar a precisão de processamento e a suavidade da superfície.
5Aplicar o sistema de engenharia assistida por computador (CAE) para finalizar o projeto da estrutura otimizada e melhorar a fiabilidade da máquina-ferramenta,e o método de elementos finitos (FEM) para analisar e otimizar cientificamente a estrutura do projeto , o que pode garantir a rigidez e estabilidade de toda a estrutura da máquina.
6.Aplicar o amortecimento de alta frequência para a superfície da mesa e a dureza pode atingir HRC45 ° para reduzir os danos à mesa durante a fixação.
7Aplicar dois tratamentos de envelhecimento ao fundido para garantir a liberação completa da tensão interna e a persistência da máquina-ferramenta.
8. Aplicar o projeto de 4 linhas do eixo Y de grande tipo para que a máquina-ferramenta possua a maior capacidade de suporte e estabilidade ((VY-1370L e outros).
9.Fusão de rotação do tipo cintura 8000(6000) padrão que aplica o rolamento de nível P4 de precisão importado para montar o corpo principal para garantir a alta precisão e rigidez do fusão.
10.As duas extremidades do parafuso de esferas adotam o parafuso de nível PN7 importado suportando o rolamento especial para máquina-ferramenta CNC e também a porca de precisão para a pretensão para reduzir a deformação térmica,Mas aumentam muito a precisão da localização.
11Todos os guias e parafusos de esferas adotam a lubrificação centralizada, cronometrada e medida, levando à lubrificação completa e fiável.O conduto de lubrificação principal tem a função de protecção contra perdas de pressão de óleo.
12.Cobre totalmente fechado e design de parte traseira bonita. Sob as condições prévias de assegurar a segurança operacional e a protecção ambiental,É integrado com a engenharia homem-máquina e design de modelagem elegante e bonita para reduzir a operação berden e melhorar a eficiência do trabalho em ambiente operacional simples.
13O carregador de ferramentas de troca rápida, totalmente fechado, pode garantir uma troca segura,fiável e eficiente.
14O copo de óleo do cilindro de desabastecimento tem a função de detecção do nível do líquido para garantir a fiabilidade do desabastecimento.
15.O carregador de ferramentas é facultativamente equipado com a válvula de ar para garantir a pressão estável do ar e evitar a obstrução da ferramenta causada pelo insuficiência do ar (opcional).
16A pulverização cíclica do fuso pode proporcionar o arrefecimento total durante o processamento (opcional).
17.O perfuramento do chassi proporciona uma grande conveniência para os operadores para limpar o ferro de sucata e melhorar a eficiência de trabalho ((opcional).
18O eixo 3 adota parafusos de esferas de precisão de nível C3 importados. Aplicar a tensão a cada eixo para aumentar a rigidez da transmissão e a precisão de localização.Aplicar guia de rolamento padrão de grande porte para aumentar a capacidade de suporte e estabilidade.(VY-1370L e outros)
19A montagem da superfície da junta adopta a técnica da injecção de cola, que pode aumentar consideravelmente a resistência.
20O ensaio de equilíbrio dinâmico do fuso pode reduzir a vibração, o ruído e o calor do rolamento sob a rotação elevada.
21A concepção da separação de óleo e água pode assegurar a separação eficaz do fluido de corte e do lubrificante para garantir a utilização de reciclagem do combustível de corte.
22O raspamento de precisão do banco de três eixos não possui um design de junta para garantir a suavidade da transmissão de três eixos.
23.Capacidade de trabalho óptima de ângulo fechado e superfície curva.
Configuração padrão
Sistema CNC FANUC 0i Mate-MD
Sistema CNC FANUC 0i-MD
Transportador de filamentos de tipo parafuso
Intercâmbio de calor de reservatório eléctrico
Condição do ar do reservatório electrico
Dispositivo de lubrificação automática
Sistema de arrefecimento da ferramenta
Cortar o sopro
Espinil com sistema de protecção de cortina de ar
Sistema de ensaio de pressão atmosférica
Dispositivo de purificação de filtragem de ar
Pistola de ar
Pistola de iluminação
Interface de comunicação
Alarme de luz de três cores
Rodas elétricas de mão portáteis
Escudo de protecção totalmente fechado
Escudo de proteção para a parte traseira
Ferramentas e caixa de ferramentas
Ferramentas de regulação horizontal
Documentação técnica
Configuração opcional
Sistema CNC FANUC 0i Mate-MD
Sistema CNC FANUC 0i-MD
MITSUBISHI M70V sistema CNC
Sistema CNC SIEMENS 828D
Sistema CNC SIEMENS 840DSL
BT2 sistema de transmissão
BT50 fuso de rotação de tipo cinturão 8000
BT2 sistema de transmissão de energia
BT1condicionamento de energia
Transportador de filamentos de tipo parafuso
Outros aparelhos de transmissão
Sistema de ensaio de ferramentas
Sistema de ensaio da peça de trabalho
Ar condicionado de tanque elétrico
Refrigerador de óleo de fusão
Spray cíclico do fuso
Descarga central de água do fuso
Sistema de estampagem do chassi
Tabela giratória CNC
Escala de grelha
Absorvedor de neblina de óleo
Arma de água
Parâmetros técnicos
| Especificações | Unidades | VY-850L | VY-1060L | VY-1370L | VY-1690L | |
| Tabela | Dimensão da tabela | mm | 900*510 | 1160*600 | 1400*700 | 1800*900 |
| Max.carga | Quilos | 500 | 800 | 1000 | 1600 | |
| Fenda em T (Diâmetro*Distância*Quantidade) | mm | 18*108*4 | 18*100*5 | 18*100*7 | 22*135*7 | |
| Viagens | Viagem em três eixos X/Y/Z | mm | 800/510/510 | 1000/600/600 ((650) | 1300/700/650 | 1600/900/750 |
| Espinha | Distância do nariz do fuso à superfície da mesa | mm | 100 a 610 | 100-700 ((150-800) | 150-800 | 150-900 |
| Distância do centro do fuso à superfície de guia da coluna | mm | 539 | 638 ((620) | 732 ((725) | 950(920) | |
| Tipo de fuso | BT1câmbio de veículos | BT1câmbio de veículos | BT1câmbio de veículos | BT1câmbio de veículos | ||
| Tipo de rebites | BT1cultura | BT1cultura | NT1 desmatamento | NT1 desmatamento | ||
| Velocidade do fuso | RPM | 8000 | 8000 | 6000 | 6000 | |
| Potência do motor principal | kW | 7.5/11 | A Bíblia, 15/11 | 15/18.5 | 18.5/22 | |
| Alimentação velocidade | Potência do motor de alimentação de 3 eixos X/Y/Z | kW | 3/3/3 | 3/3/3 | 4/4/4 | 7/7/7 |
| Velocidade de travessia rápida X | m/min | 36/48 | 36/48 | 30 | 30 | |
| Velocidade de travessia rápida Y | m/min | 36/48 | 36/48 | 30 | 30 | |
| Velocidade de travessia rápida Z | m/min | 36/48 (((24) | 36/48 (((24) | 30 ((20) | 30 ((20) | |
| Velocidade de corte e alimentação | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | |
| Ferramenta Revista (tipo de disco) | Revista de ferramentas | T | 24 horas e meia | 24 horas e meia | 24 horas e meia | 24 horas e meia |
| Diâmetro máximo da ferramenta* comprimento/peso | mm*mm/kg | Φ78*300/8 | Φ78*300/8 | Φ112*300/15 | Φ112*300/15 | |
| Tempo de troca de ferramentas | Seg. | 2.5/1.3 | 2.5/1.3 | 3 | 3 | |
| Precisão (ISO) | Precisão de localização X/Y/Z | mm | 0.008/0.008/0.008 ((0.012) | 0.015/0.015/0.015(0.018) | ||
| Precisão de localização repetida X/Y/Z | mm | 0.004/0.004/0.004 ((0.006) | 0.008/0.008/0.008 ((0.009) | |||
| Outros | Capacidade | Qua | 20 | 25 | 35 | 45 |
| Pressão do ar | kgf/cm2 | 6.5 | 6.5 | 6.5 | 6.5 | |
| Dimensão global (Longo*Largo*Alta) | mm | 2600*2855*2660 | 3090*2670*2880 | 3585*2830*3080 | 4215*3515*3270 | |
| Peso líquido da máquina-ferramenta (aproximado) | Quilos | 5500 | 7000 | 10000 | 14500 | |
