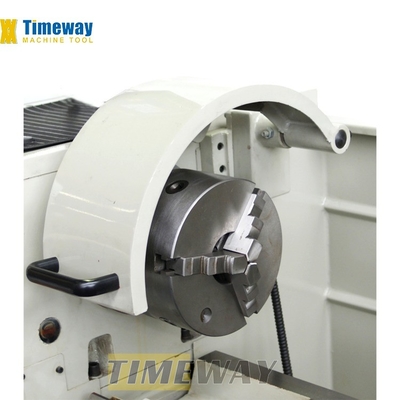

O guarda-chuca para proteger o operador é opcional.
 |

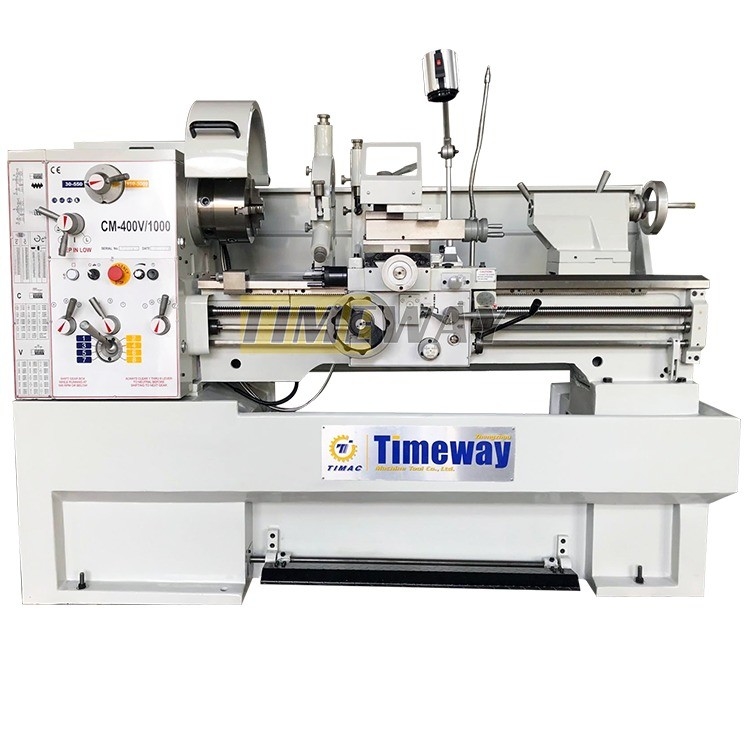

Máquina de alta precisão Torno competitivo torno de cama de abertura Torno Mini Torno 1930*760*1500
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timeway |
| Número do modelo: | CM-400V |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $6,560.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 1500 | Intervalo de velocidade do fuso (rpm): | 550 - 3000 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Dever claro | Largura da cama (mm): | 187 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 3.3 kW |
| Voltagem: | 220V/380V/400V/415V | Dimensão ((L*W*H): | 1930*760*1500 |
| Peso (kg): | 1600 quilogramas | Garantia: | 1 ano |
| Principais pontos de venda: | Preço competitivo | Tipo de comercialização: | Novo produto 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Nome: | Máquina de torno manual |
| Tipo de máquina: | Torno normal horizontal | Nome do produto: | Máquina de torno manual de metal |
| Palavra chave: | torno do metal | Função: | Fabricação de metais |
| Precisão: | Máquina da elevada precisão | Processamento: | Workpiece do metal |
| Palavra chave: | Máquina de torno manual horizontal | Cores: | personalizado |
| Distância entre centros: | 1500 mm | Condição: | Novos |
| Espinha de perfuração ((mm): | 52 | Localização da sala de exposição: | Estados Unidos, Alemanha, Filipinas, Arábia Saudita, Paquistão, Rússia, Tailândia, Quénia, Argentina |
| Componentes essenciais: | Rolamento, engrenagem, motor, caixa de engrenagens, motor | Max. comprimento giratório (mm): | 1500 mm |
| Anos: | 2021 | Indústrias aplicáveis: | Serviços de reparação de máquinas, fábricas, retalho, obras de construção, energia e mineração, outr |
| Porto: | Porto da China | ||
Descrição de produto
Torno convencional de cama de fenda
Características:
* Terra de precisão e frequência supersônica de leitos endurecidos.
* O fuso é suportado por rolamentos de precisão;
* Os engrenagens de cabeçalho são feitos de aço de alta qualidade, moído e endurecido;
* Dispõe de um espaço removível para trabalhos de diâmetro maior;
* Caixa de engrenagens de fácil funcionamento tem várias alimentações e função de corte de fios;
* Terra de precisão e frequência supersônica de leitos endurecidos.
* O fuso é suportado por rolamentos de precisão;
* Os engrenagens de cabeçalho são feitos de aço de alta qualidade, moído e endurecido;
* Dispõe de um espaço removível para trabalhos de diâmetro maior;
* Caixa de engrenagens de fácil funcionamento tem várias alimentações e função de corte de fios;
Descrição dos produtos
3 mandíbulas | Centro de Vida |
4 mandíbulas | Fixação de viragem cónica |
Placa facial | Forno de descarga |
Centros mortos | Detentor de ferramentas de troca rápida |
Diâmetro de perseguição de fios | Leitura digital no eixo 2/3. |
Proteção contra salpicos | Cobertura de chuque |
Pistola de óleo | Capa do parafuso |
Lâmpada de trabalho | Cobertura do poste de ferramenta |
Sistema de arrefecimento | Placa de condução |
Descanso constante | |
Segue o descanso | |
Mudança de marcha | |
Capa redutora | |
Freio de pé | |
Parafusos de fundação | |
Caixa de ferramentas e ferramentas | |
Manual de operação |
Especificações | Unidade | CM-400 | CM-400V |
Balança-te sobre a cama. | mm | 410 | 410 |
Balança sobre o deslizamento cruzado | mm | 255 | 255 |
Balanço no diâmetro da lacuna x largura | mm | 580 | 580 |
Altura do centro | mm | 205 | 205 |
Distância entre centros | mm | 1000/ 1500 | 1000/ 1500 |
Largura da cama | mm | 250 | 250 |
Secção máxima da ferramenta de corte | mm | 20x20 | 20x20 |
Percurso total do deslizamento transversal | mm | 210 | 210 |
Viagem total do slide superior | mm | 140 | 140 |
Furo de fuso | mm | 52 | 52 |
Espinha de morse cônica em furo | - | D1-6 | D1-6 |
Fios de parafuso de chumbo | TPI | 4 | 4 |
Intervalo de velocidades do fuso (passos) | RPM | 45-1800 (16) | 30-550 ou 550-3000 (sem passo) |
Fios de lançamento imperiais | TPI | 2-72 (45) | 2-72 (45) |
Fios de tomada métrica | mm | 0.1-14 (39) | 0.1-14 (39) |
Alimentação longitudinal | mm/rev | 0.05-1.7 | 0.05-1.7 |
Alimentação cruzada | mm/rev | 0.025-0.85 | 0.025-0.85 |
Intervalo de passos do módulo | MP | 0.3-3.5 (18) | 0.3-3.5 (18) |
Faixa de inclinações diametrais | DP | 8-44 (21) | 8-44 (21) |
Diâmetro da pena do rabo | mm | 50 | 50 |
Viagem total de penas de cauda | mm | 120 | 120 |
Pênis de cauda | - | MT4 | MT4 |
Motor de tração por fusão | kW | 3.3/2.2 | 3.3/2.2 |
Motor de bomba de refrigerante | w | 90 | 90 |
Tamanho da embalagem (LxWxH) | mm | 2060/2560x900x1640 | 2060/2560x900x1640 |
Peso líquido | Quilos | 1300/1550 | 1350/1600 |
Peso bruto | Quilos | 1500/1750 | 1555/1755 |
Detalhes da máquina
Características da máquina:
Esta série de torno central universal é um modelo fantástico para pequenas e médias obras de torneamento.constante e seguir o descansoPara reduzir o tempo não produtivo, este modelo também pode ser equipado com leitura digital de 2 ou 3 eixos.
Cama de máquina de ferro fundido cinza polido e endurecido por indução.
O travão de pé eletromecânico reduz significativamente o tempo de inatividade.
Rolamentos de espinha principal de última geração com rolamentos de esferas angulares de alta qualidade.
Configurações de velocidade e alimentação fáceis, suaves e ajustáveis com precisão.
Engrenagens e eixos endurecidos e polidos, também na unidade de engrenagem de alimentação.
Localizado no centro, interruptores lógicos para alimentação e fios com parafusos e barra de alimentação.

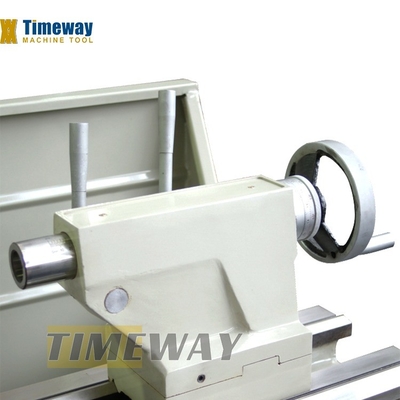

Rodas de cauda ajustáveis para torneamento cônico, roda de mão com balança ajustável ((0.02mm).
A ponte removível permite a usinagem de peças de trabalho com um grande diâmetro.
Os engrenagens de cabeçalho são fabricados em aço moído de alta qualidade e endurecidos com uma resistência superior a HRC 50.
Não, não, não.
>> 3 mandíbulas de chuck manual vem de série;
Não, não, não.
>> Os carris do torno são endurecidos e moídos;
>> Terminar alimentação automática do eixo X e Z;
>> O guarda-postos de ferramentas é opcional.
Não, não, não.
>> O repouso constante e o repouso de seguimento são padrão para a máquina de torno de gap.
Não, não, não.

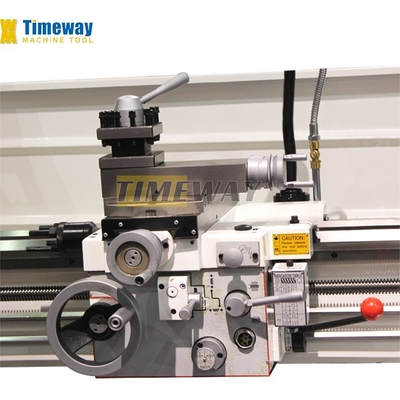

>> Disponível um posto de ferramentas padrão de 4 estações, um posto de ferramentas de mudança rápida do tipo EUA.
Não, não, não.
>> O DRO dos eixos 2 e 3 é facultativo;
>> O travão pode parar rapidamente o fuso;
>> Proteção de parafuso e dispositivo de dimensionamento do eixo Z são opcionais.
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Peças de ensaio abrangentes(apenas para torno CNC horizontal):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw (apenas para torno CNC horizontal):
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
