Equipado com o 4o eixo para usinagem de peças redondas.
Equipado com mesa giratória NC do tipo "cradle" no eixo B+C.
Equipado com mesa giratória NC do eixo A+C.
Equipado com cabeça giratória (eixo B) + mesa giratória NC (eixo C).
 |

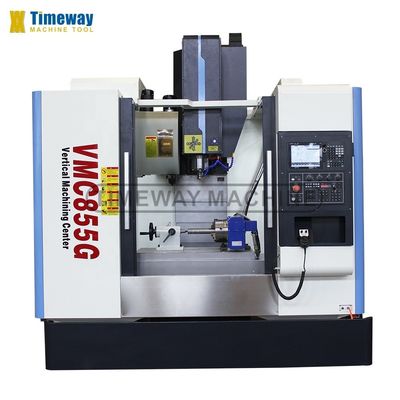

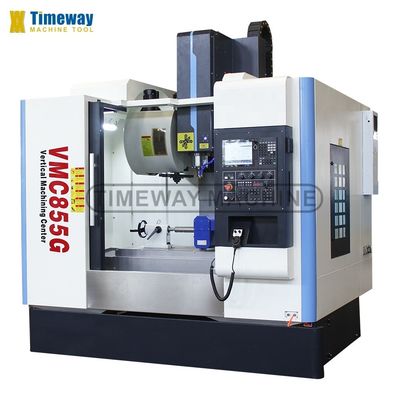

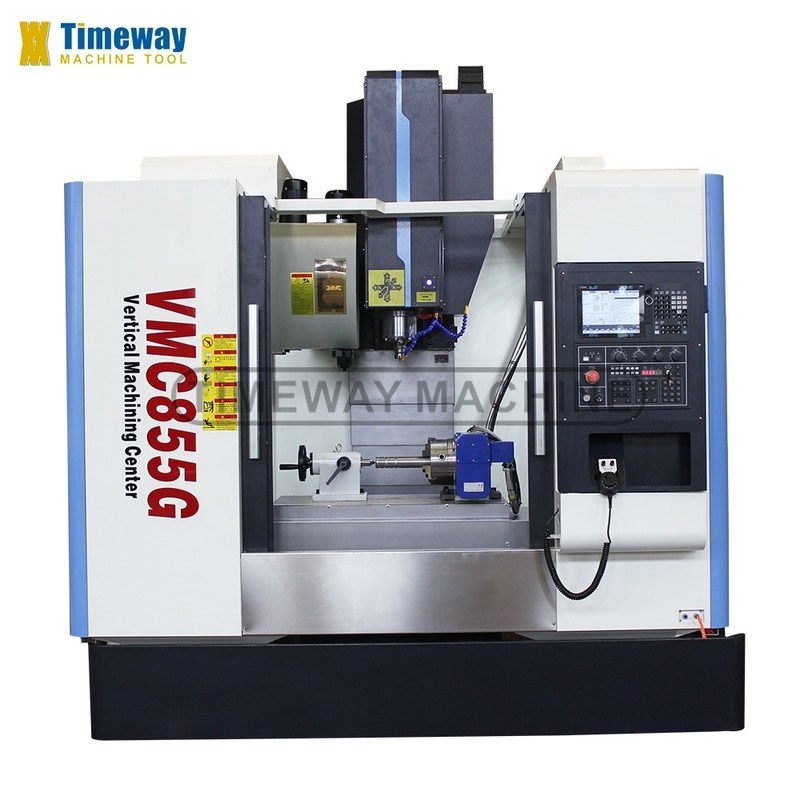

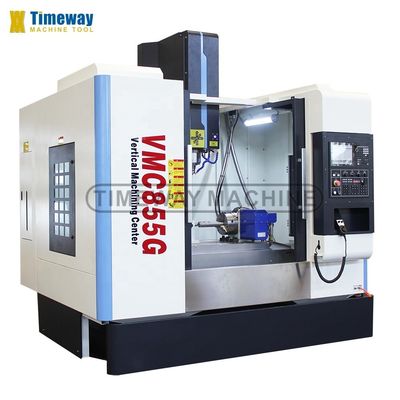

Centros de moagem vertical Máquina-ferramenta de moagem CNC com dimensão de banco de trabalho de 500x1000 mm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | ISO9001 CE |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $40,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Em caixas de compensado. |
| Habilidade da fonte: | 200 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 2800 x 2250 x 2800 mm | Peso (T): | 4,2 t |
| Tamanho da tabela (mm): | 1000 x 500 | Sistema de controlo CNC: | Mitsubishi |
| Número de eixos: | 3, 4 | Viagem da mesa (X) (mm): | 800 |
| Viagem da mesa (Y) (mm): | 500 | Viagem da mesa (Z) (mm): | 500 |
| Precisão de posicionamento (mm): | ± 0.005 | Repetitividade (X/Y/Z) (mm): | ± 0.005 |
| Intervalo de velocidade do fuso (rpm): | 1 - 8000 rpm | Potência do motor do fuso ((kW): | 7.5-11 |
| Máximo Tabela Carga (quilogramas): | 500 kg | Velocidade de alimentação (mm/min): | 1 - 10000 mm/min |
| Min. Tempo de troca de ferramentas: | 2 | Capacidade do repositório de ferramentas: | 16, 20, 24, 32, 40 |
| Principais pontos de venda: | Fabricação flexível | Garantia: | 12 meses |
| Voltagem: | 220V, 380V, 400V, 415V, 440V | Tipo de comercialização: | Novo produto 2020 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Dimensão da bancada: | 500 x 1000 mm | Movimento (eixo X/Y/Z): | 800/500/500 mm |
| Tipo de máquina: | Centro fazendo à máquina vertical do CNC | Modo de controlo: | Automático |
| Sistema de controlo: | FANUC 0i MF | Peso máximo das peças: | 500 kg |
| Max. comprimento da ferramenta: | 300 mm | Peso máximo da ferramenta: | 8 kg |
| Velocidade do eixo: | 8000r/min | Serviço pós-garantia: | Apoio técnico por vídeo, Apoio online, Peças sobressalentes, Serviço de manutenção e reparação em ca |
| Localização do serviço local: | Canadá, Estados Unidos, Itália, França, Alemanha, Brasil, México, Rússia, Espanha, Austrália, Marroc | Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábrica de alimentos e bebidas, fa |
| Localização da sala de exposição: | Ex.: Egito, Canadá, Itália, França, Alemanha, Brasil, México, Rússia, Espanha, Chile, Colômbia, Argé | Componentes essenciais: | FANUC ou SIEMENS |
| Velocidade de alimentação rápida ((m/min): | 48/48/48 | Porto: | Portos de China |
Descrição de produto
Descrição dos produtos
Aplicações do centro de usinagem vertical:
O centro de usinagem vertical da série VMC é um centro de usinagem vertical controlado por CNC (dispositivo de controle numérico de computador) e que executa processamento de corte.Aquecimento e moagem; pode resolver o processamento de peças complexas, precisas, de pequenos lotes e de várias variedades.
Especificações | Unidade | VMC850G |
Tipo de guia do eixo X/Y/Z | / | Ferrovias de guia lineares |
Capacidade | ||
Viagem no eixo X | mm | 800 |
Viagem no eixo Y | mm | 500 |
Viagem no eixo Z | mm | 500 |
Tabela | ||
Tamanho da tabela | mm | 1000 × 500 |
Capacidade de carga | Quilos | 500 |
Esferas em T (n.o/largura/altura) | mm | 5-18-100 |
Distância entre o nariz do fuso e o centro da mesa | mm | 110-610 |
Espinha | ||
Distância entre o centro do fuso e a coluna | mm | 524 |
Espinhas cónicas | / | BT2 |
Velocidade do fuso | r/min | 8000 |
Potência do motor principal | kW | 7.5/11 |
3 eixos (X/Y/Z) | ||
Potência do servomotor do eixo X/Y/Z (MITSUBISHI) | kW | 2/2/3 |
Servomotor de eixo X/Y/Z (FANUC) | Nm | β12/β12/β22 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 48/48/48 |
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 0-10000 |
Precisão | ||
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0,003/300 |
Precisão de posicionamento repetido no eixo X/Y/Z | mm | ± 0,003/300 |
Repositório de ferramentas (ATC) | ||
Estilo ATC | / | Disco |
Capacidade do ATC | ferramentas | 24 |
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 1.4 |
Peso máximo da ferramenta | Quilos | 8 |
Diâmetro máximo da ferramenta | mm | Φ78/Φ120 (vazio) |
Comprimento máximo da ferramenta | mm | 300 |
Outros | ||
Fornecimento de energia | KVA | 20 |
Requer pressão do ar | kg/cm2 | 6 a 8 |
Sistema de equilíbrio do eixo Z | / | - Não. |
Peso da máquina | Quilos | 4200 |
Dimensão global (LxWxH) | mm | 2800 × 2250 × 2600 |
Sistema CNC | / | FANUC/MITSUBISHI |
Detalhes da máquina
Não, não, não, não.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.

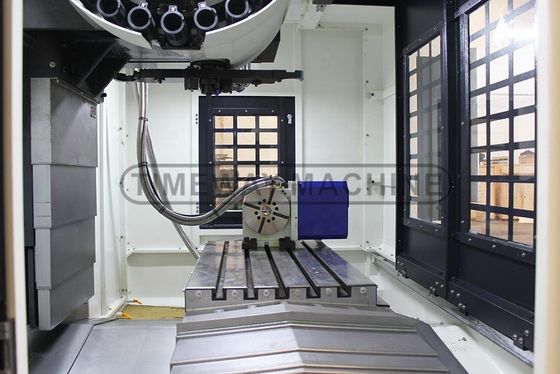

>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.

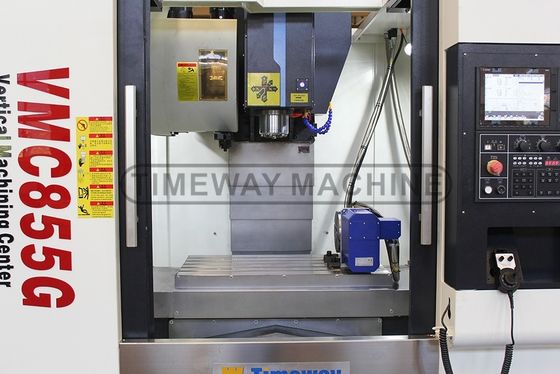

>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.
>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.

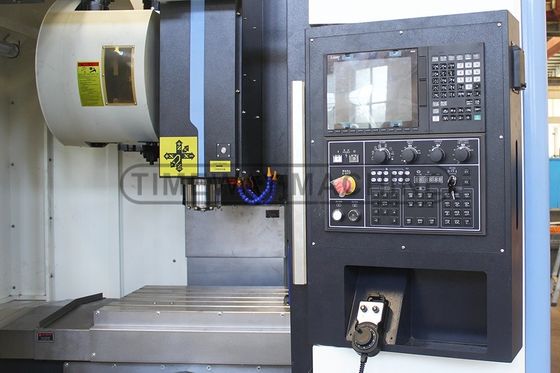

>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
