Equipado com o 4o eixo para usinagem de peças redondas.
Equipado com mesa giratória NC do tipo "cradle" no eixo B+C.
Equipado com mesa giratória NC do eixo A+C.
Equipado com cabeça giratória (eixo B) + mesa giratória NC (eixo C).
 |

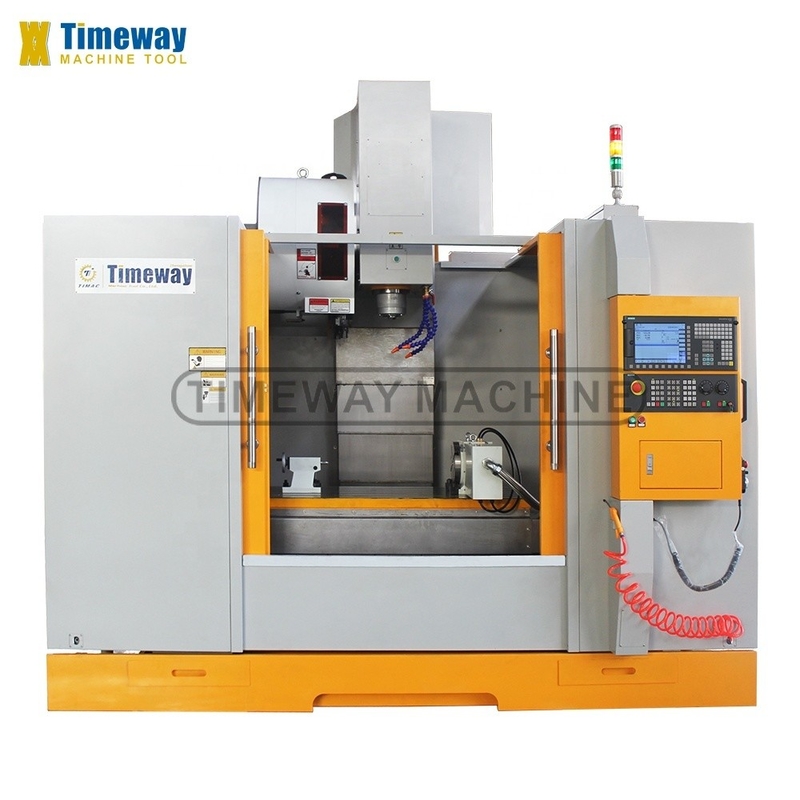

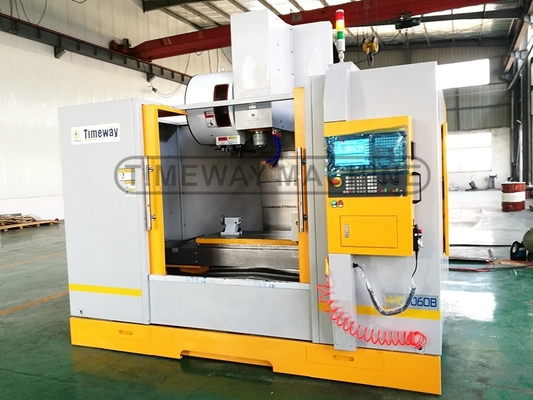

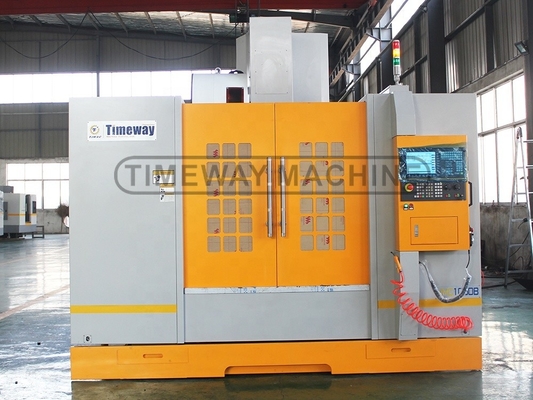

24 Ferramentas Capacidade ATC Máquina de fresagem de tipo vertical para centro de usinagem sob medida
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC, TIMEWAY |
| Certificação: | ISO9001, CE |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $35,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira |
| Habilidade da fonte: | 300 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 3200 x 2560 x 2960 mm | Peso (T): | 6.3 T |
| Tamanho da tabela (mm): | 1200x600 | Sistema de controlo CNC: | A SIEMENS |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 1000 |
| Viagem da mesa (Y) (mm): | 600 | Viagem da mesa (Z) (mm): | 600 |
| Precisão de posicionamento (mm): | ± 0.01 | Repetitividade (X/Y/Z) (mm): | ± 0.008 |
| Intervalo de velocidade do fuso (rpm): | 1 - 8000 rpm | Potência do motor do fuso ((kW): | 11/15 |
| Máximo Tabela Carga (quilogramas): | 800 kg | Velocidade de alimentação (mm/min): | 1 - 10000 mm/min |
| Min. Tempo de troca de ferramentas: | 2 | Capacidade do repositório de ferramentas: | 24 |
| Principais pontos de venda: | Alta precisão | Garantia: | 12 meses |
| Voltagem: | 380 V/50 Hz | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Cores: | Fabricados sob medida | Estrada de condução do eixo X/Y: | Ferrovias lineares |
| Estrada de condução do eixo Z: | Ferrovias deslizantes | Dispositivo de equilíbrio do eixo Z: | Casting pesado |
| Tipo de carregador de ferramentas: | ATC tipo braço | Capacidade do ATC: | 24 ferramentas |
| Diâmetro da ferramenta: | 78/120 mm | Comprimento da ferramenta: | 300 mm |
| Peso da ferramenta: | 8 kg | Serviço pós-garantia: | Apoio técnico por vídeo, Apoio online, Peças sobressalentes, Serviço de manutenção e reparação em ca |
| Localização do serviço local: | Turquia, Itália, França, Brasil, Peru, Índia, México, Rússia, Espanha, Japão, Colômbia, Argélia, Rom | Indústrias aplicáveis: | Oficinas de reparações da maquinaria, usina, energia & mineração |
| Localização da sala de exposição: | Canadá, Estados Unidos, Itália, França, Brasil, Peru, Índia, México, Rússia, Espanha, Chile, Argélia | Componentes essenciais: | Sistema do CNC de Siemens |
| Velocidade de alimentação rápida ((m/min): | O que é o produto? | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Aplicações do centro de usinagem vertical:
O centro de usinagem vertical da série VMC é um centro de usinagem vertical controlado por CNC (dispositivo de controle numérico de computador) e que executa processamento de corte.Aquecimento e moagem; pode resolver o processamento de peças complexas, precisas, de pequenos lotes e de várias variedades.
Especificações | Unidade | VMC1060L |
Tipo de guia do eixo X/Y/Z | / | X/Y: trilho de guia linear, Z: trilho de guia deslizante |
Capacidade | ||
Viagem no eixo X | mm | 1000 |
Viagem no eixo Y | mm | 600 |
Viagem no eixo Z | mm | 600 |
Tabela | ||
Tamanho da tabela | mm | 1200×600 |
Capacidade de carga | Quilos | 800 |
Esferas em T (n.o/largura/altura) | mm | 5-18-110 |
Distância entre o nariz do fuso e o centro da mesa | mm | 120-720 |
Espinha | ||
Distância entre o centro do fuso e a coluna | mm | 655 |
Espinhas cónicas | / | BT2 (substância ativa) |
Velocidade do fuso | r/min | 8000 |
Potência do motor principal | kW | A Bíblia, 15/11 |
3 eixos (X/Y/Z) | ||
Potência do servomotor do eixo X/Y/Z (MITSUBISHI) | kW | 3/3/3 |
Servomotor de eixo X/Y/Z (FANUC) | Nm | β22/β22/β22 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | O que é o produto? |
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 0-10000 |
Precisão | ||
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0.008 |
Precisão de posicionamento repetido no eixo X/Y/Z | mm | ± 0.006 |
Repositório de ferramentas (ATC) | ||
Estilo ATC | / | Disco |
Capacidade do ATC | ferramentas | 24 |
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 1.4 |
Peso máximo da ferramenta | Quilos | 8 |
Diâmetro máximo da ferramenta | mm | Φ78/Φ120 (vazio) |
Comprimento máximo da ferramenta | mm | 300 |
Outros | ||
Fornecimento de energia | KVA | 25 |
Requer pressão do ar | kg/cm2 | 6 a 8 |
Sistema de equilíbrio do eixo Z | / | Casting pesado |
Peso da máquina | Quilos | 6300 |
Dimensão global (LxWxH) | mm | 3200 × 2560 × 2960 |
Sistema CNC | / | FANUC/MITSUBISHI |
√ Sistema CNC FANUC 0i MF √ X/Y: trilhos de guia lineares, Z: trilho de guia deslizante √ Taiwan BT40 fuso, 8000 rpm √ ATC de tipo disco de Taiwan com 24 ferramentas √ Revestimento completo √ Gerador de pulso manual (MPG) √ Interface USB e LAN √ Lâmpada de trabalho √ Lâmpada piloto √ Sistema de arrefecimento √ Sistema de lubrificação automática centralizada √ Explosão de ar do fuso √ Pistola de ar √ Arvore de moagem e parafusos √ Trocador de calor para armário elétrico √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4o eixo _ Fusão de accionamento directo (10000, 12000, 15000 rpm) _ Bocal circular do líquido de resfriamento _ Fluido de arrefecimento através do fuso (CTS) _ Frigorífico de óleo do fuso Ar condicionado _ Transportador de chips de tipo cadeia - Pistola de água. _ Portão de segurança _ Sistema de medição de ferramentas _ Sistema de medição da peça de trabalho |
Detalhes da máquina
Não, não, não, não.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.

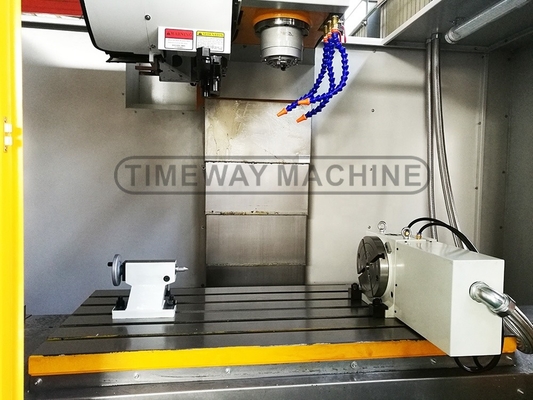

>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.
>> Escolha Taiwan BT40 revista de ferramentas tipo disco, ferramentas padrão 24, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.
>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
>> O sistema CNC SIEMENS vem de série.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
