Equipado com o 4o eixo para usinagem de peças redondas.
Equipado com mesa giratória NC do tipo "cradle" no eixo B+C.
Equipado com mesa giratória NC do eixo A+C.
Equipado com cabeça giratória (eixo B) + mesa giratória NC (eixo C).
 |

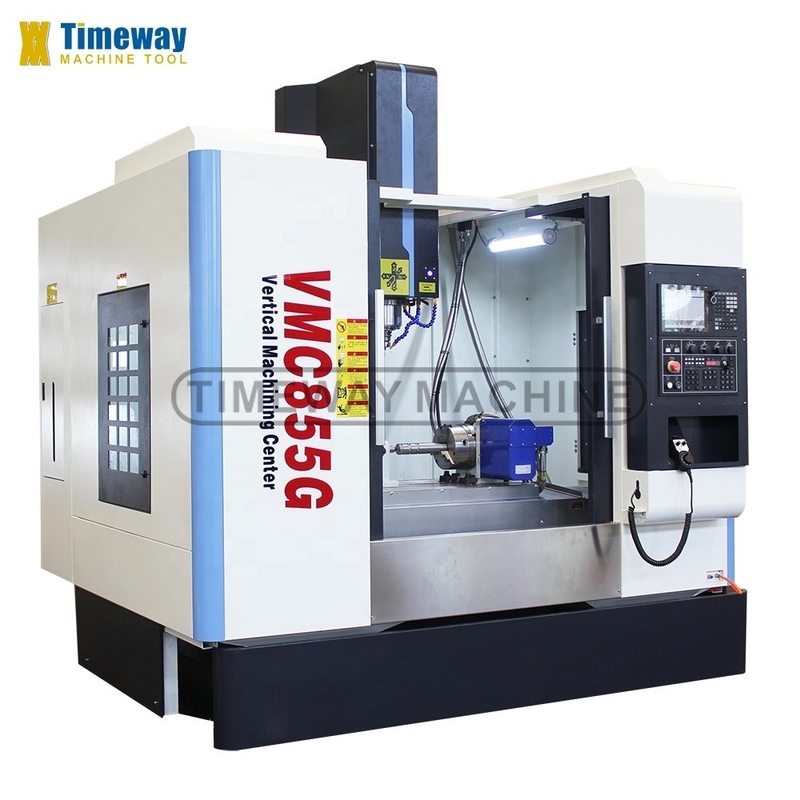

Alta produtividade vertical CNC Centro de usinagem vertical com 1 min. Tempo de mudança de ferramenta
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | EAC, ISO |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $45,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 200 conjuntos por mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | BT2 serviços de informação |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Vertical |
| Dimensão ((L*W*H): | 2800 x 2350 x 2800 mm | Peso (T): | 5.2 T |
| Tamanho da tabela (mm): | 550 x 1000 mm | Sistema de controlo CNC: | GSK, FANUC, Siemens |
| Número de eixos: | 3 | Viagem da mesa (X) (mm): | 800 |
| Viagem da mesa (Y) (mm): | 550 | Viagem da mesa (Z) (mm): | 550 |
| Precisão de posicionamento (mm): | ± 0.005 | Repetitividade (X/Y/Z) (mm): | ± 0.005 |
| Intervalo de velocidade do fuso (rpm): | 0.1 - 8000 rpm | Potência do motor do fuso ((kW): | 11 |
| Máximo Tabela Carga (quilogramas): | 500 kg | Velocidade de alimentação (mm/min): | 0.1 - 10000 mm/min |
| Min. Tempo de troca de ferramentas: | 1 | Capacidade do repositório de ferramentas: | 24, outros |
| Principais pontos de venda: | Duração de vida | Garantia: | 12 meses |
| Voltagem: | 200-480V | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Sistema de controlo: | FANUC 0i- MF ou SIEMENS 808D |
| Tipo de máquina: | Máquina de fresagem CNC vertical | Precisão de trabalho: | IT6 |
| 4o eixo: | Opcional | Revista de ferramentas: | ATC tipo disco |
| Capacidade de ferramentas do ATC: | 24 ferramentas | Peso da ferramenta: | 8 kg |
| Comprimento da ferramenta: | 300 mm | Serviço pós-garantia: | Apoio em linha |
| Indústrias aplicáveis: | Fabricação de máquinas | Localização da sala de exposição: | Ex.: Egito, Canadá, Estados Unidos, Itália, França, Alemanha, Brasil, México, Rússia, Espanha, Marro |
| Velocidade de alimentação rápida ((m/min): | 48 | Componentes essenciais: | Sistema CNC FANUC ou SIEMENS |
Descrição de produto
Descrição dos produtos
Aplicações do centro de usinagem vertical:
O centro de usinagem vertical da série VMC-G é uma máquina de fresagem vertical controlada por CNC (dispositivo de controle numérico de computador) e que executa o processamento de corte.Aquecimento e moagem; pode resolver o processamento de peças complexas, precisas, de pequenos lotes e de várias variedades.
Especificações | Unidade | VMC850G | VMC855G |
Tipo de guia do eixo X/Y/Z | / | Ferrovias de guia lineares | Ferrovias de guia lineares |
Capacidade | |||
Viagem no eixo X | mm | 800 | 800 |
Viagem no eixo Y | mm | 500 | 550 |
Viagem no eixo Z | mm | 500 | 550 |
Tabela | |||
Tamanho da tabela | mm | 1000 × 500 | 1000×550 |
Capacidade de carga | Quilos | 500 | 500 |
Esferas em T (n.o/largura/altura) | mm | 5-18-100 | 5-18-100 |
Distância entre o nariz do fuso e o centro da mesa | mm | 110-610 | 110-660 |
Espinha | |||
Distância entre o centro do fuso e a coluna | mm | 524 | 600 |
Espinhas cónicas | / | BT2 | BT2 |
Velocidade do fuso | r/min | 8000 | 8000 |
Potência do motor principal | kW | 7.5/11 | 7.5/11 |
3 eixos (X/Y/Z) | |||
Potência do servomotor do eixo X/Y/Z (MITSUBISHI) | kW | 2/2/3 | 2/2/3 |
Servomotor de eixo X/Y/Z (FANUC) | Nm | β12/β12/β22 | β12/β12/β22 |
Velocidade de alimentação rápida no eixo X/Y/Z | m/min | 48/48/48 | 48/48/48 |
Velocidade de alimentação do eixo de corte X/Y/Z | mm/min | 0-10000 | 0-10000 |
Precisão | |||
Precisão de posicionamento no eixo X/Y/Z | mm | ± 0,003/300 | ± 0,003/300 |
Precisão de posicionamento repetido no eixo X/Y/Z | mm | ± 0,003/300 | ± 0,003/300 |
Repositório de ferramentas (ATC) | |||
Estilo ATC | / | Disco | Disco |
Capacidade do ATC | ferramentas | 24 | 24 |
Tempo de mudança de ferramenta (de ferramenta para ferramenta) | sec | 1.4 | 1.4 |
Peso máximo da ferramenta | Quilos | 8 | 8 |
Diâmetro máximo da ferramenta | mm | Φ78/Φ120 (vazio) | Φ78/Φ120 (vazio) |
Comprimento máximo da ferramenta | mm | 300 | 300 |
Outros | |||
Fornecimento de energia | KVA | 20 | 20 |
Requer pressão do ar | kg/cm2 | 6 a 8 | 6 a 8 |
Sistema de equilíbrio do eixo Z | / | - Não. | - Não. |
Peso da máquina | Quilos | 4200 | 5200 |
Dimensão global (LxWxH) | mm | 2800 × 2250 × 2600 | 2800 × 2350 × 2800 |
Sistema CNC | / | FANUC/MITSUBISHI | FANUC/MITSUBISHI |
√ Sistema CNC FANUC 0i MF √ X/Y/Z: trilhos de guia lineares √ Taiwan BT40 fuso, 8000 rpm √ ATC de tipo disco de Taiwan com 24 ferramentas √ Revestimento completo √ Gerador de pulso manual (MPG) √ Interface USB e LAN √ Lâmpada de trabalho √ Lâmpada piloto √ Sistema de arrefecimento √ Sistema de lubrificação automática centralizada √ Explosão de ar do fuso √ Pistola de ar √ Arvore de moagem e parafusos √ Trocador de calor para armário elétrico √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4o eixo _ Fusão de accionamento directo (10000, 12000, 15000 rpm) _ Bocal circular do líquido de resfriamento _ Fluido de arrefecimento através do fuso (CTS) _ Frigorífico de óleo do fuso Ar condicionado _ Transportador de chips de tipo cadeia - Pistola de água. _ Portão de segurança _ Sistema de medição de ferramentas _ Sistema de medição da peça de trabalho |
Detalhes da máquina
Não, não, não, não.
>> Taiwan fuso rígido de alta precisão, acionado por correia por servomotor, grande binário, alta velocidade do fuso e baixo ruído.
Não, não, não, não.
A superfície da mesa de trabalho endurecida e finamente moída garante uma elevada rigidez.
>> Opcional Taiwan TJR NC mesa giratória para o 4o eixo para processar peças redondas, e realizar ligação de 4 eixos.
Não, não, não, não.
>> O grande espaço de trabalho pode satisfazer as exigências de processamento de peças de diferentes tamanhos.
A cobertura telescópica de aço inoxidável pode proteger eficazmente os guias da máquina e o parafuso de esferas de danos.
Não, não, não, não.
>> Escolha Taiwan BT40 disco-tipo de ferramenta revista, comalta concentricidade, baixo ruído, rápida troca de ferramentas, alta precisão, longa vida útil.
Não, não, não, não.
>> O sistema CNC estável garante todo o desempenho de trabalho do centro de usinagem vertical CNC.
O sistema Mitsubishi CNC é opcional.
Não, não, não, não.
O transportador de chips de tipo cadeia é opcional.
Por que escolher-nos
Interferômetro a laser Renishaw para centro de usinagem vertical CNC:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
